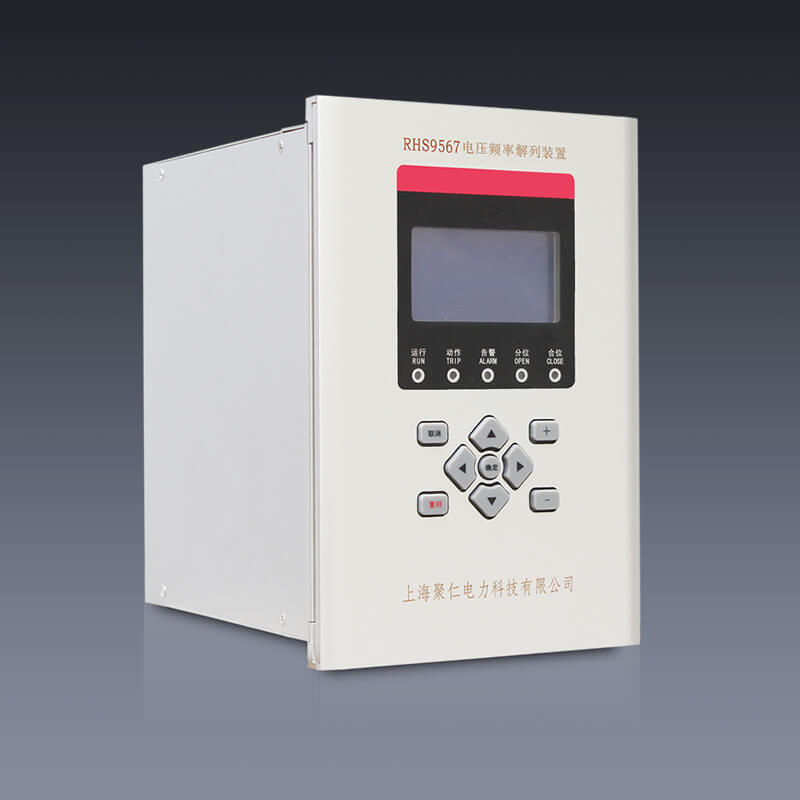

  • 電壓頻率解列裝置
  • 所屬類别:光伏二次設備
  • 額定工作電壓

    AC220,DC110V或DC220V

    額定電流

    交流5A或1A

    額定電壓

    400V或100V

    低頻起動條件

    f≤49.5Hz(可内部定值整定)t≥0.1s

    低壓起動條件

    U≤0.9Un(可内部定值整定)t≥0.1s

    通信接口

    RS485

    我要詢價留言

  • 頻率電壓緊急控制裝置

  • 32位DPS 采用高速32位DPS數字信号處理器,可靠性高。

  • 通訊方式 采用MODBUS通訊規約的RS485通訊方式。

  • SMT工藝 高品質的元器件及多層闆技術和SMT工藝。

  • 多種保護 低頻保護、PT斷線、PT失壓等。

  • 事件記錄 顯示最近發生的150條事件,裝置掉電後事件記錄不丢失。

  • 人機接口 液晶屏顯示,菜單操作簡單明了。

  • PT保護 PT斷線(I母,II母),PT失壓(I母,II母)。

  • 低頻保護 第1、2、3、4輪低頻保護。

  • 頻率電壓控制裝置概述

    頻率電壓緊急控制裝置(電壓頻率解列裝置)用于電網的頻率電壓緊急控制,其主要功能有低頻低壓減載或低頻低壓解列。

    用于檢測光伏電站中電壓、頻率不正常時,按照負荷的重要程度,通過頻率電壓保護裝置依次切除來保證重要負荷正常運行。

    電壓頻率解列裝置具有獨特的短路故障判斷自适應功能,低電壓減載的整定時間不需要與保護動作時間相配合,保證系統低電壓時快速動作,短路故障時可靠不動作。

    還可作為一個終端執行裝置,執行遠方跳閘命令或區域穩定控制系統送來的切負荷、切機命令。

    功能 描述
    保護功能 低頻第1輪
    低頻第2輪
    低頻第3輪
    低頻第4輪
    低頻加速第1輪
    低頻加速第2輪
    低頻特殊第2輪
    低壓第1輪
    低壓第2輪
    低壓第3輪
    低壓第4輪
    低壓加速第1輪
    低壓加速第2輪
    低壓特殊第2輪
    #1TV自檢
    #2TV自檢
    I母PT斷線
    I母PT失壓
    II母PT斷線
    II母PT失壓
    遙測遙信 電壓、頻率
    16路遙信量
    出口 16路出口
    事件記錄 保護事件、告警事件
    遙信變位事件
    操作記錄事件
    事故變位次數統計
    控制 遠方定值修改
    遠方保護投/退
    通訊 RS485(選配以太網)
    工作電源
    額定工作電壓 AC220、DC220V或DC110V (訂貨注明)
    額定交流電流 5A或1A(訂貨注明)
    額定交流電壓 400V或100V(訂貨注明)
    頻率 50Hz
    1. 功率消耗
    工作電源 正常工作時,不大于5W(保護動作時不大于10W)
    交流電流回路 <0.5VA/相(In=1A), <1VA/相(In=5A)
    交流電壓回路 <0.5VA/相
    精确工作範圍
    電流 0.04In~20In
    電壓 0.4V~1.2Un
    頻率 0.9Fn~1.1Fn
    時間 0~100s
    保護部分精度
    定值精度 ≤±5%
    時間精度 <±1%整定時間+35ms
    整組動作時間 ≤35ms
    頻率精度 ≤0.01Hz
    測控部分精度
    交流量精度 ≤±0.2%
    有功無功 ≤±0.5%
    通信接口
    數量 1個
    電氣特性 RS485
    傳輸方式 異步
    通信協議 MODBUS
    地址 1~110
    波特率 ≤1Mbps
    通信介質 雙絞線或光纖

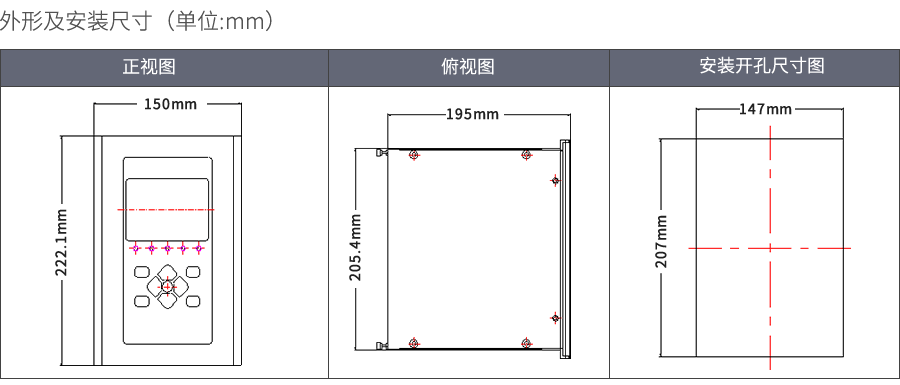

    RHS9567頻率電壓緊急控制裝置外形及安裝尺寸
