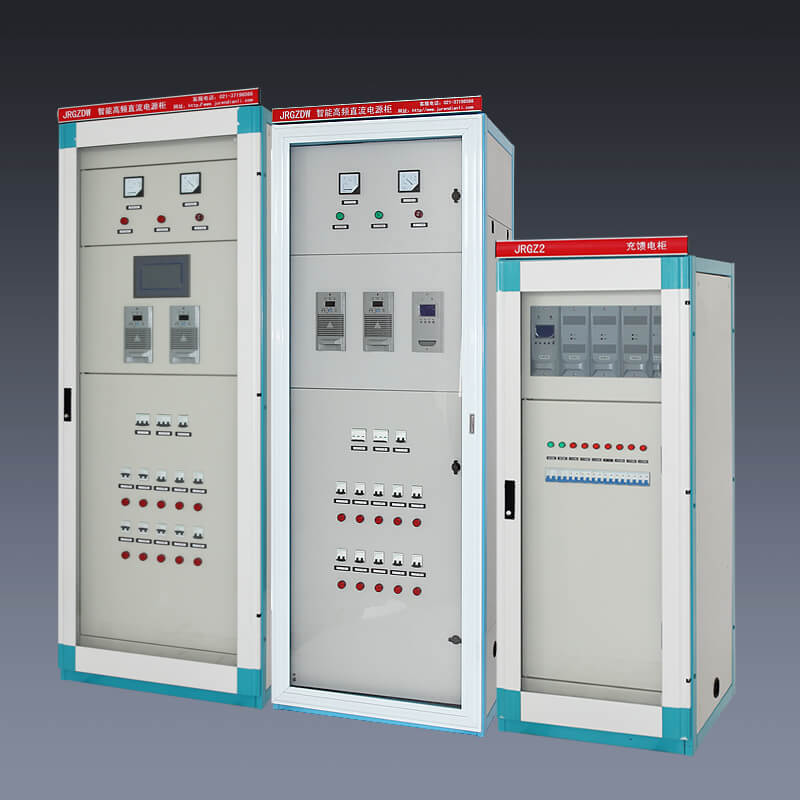

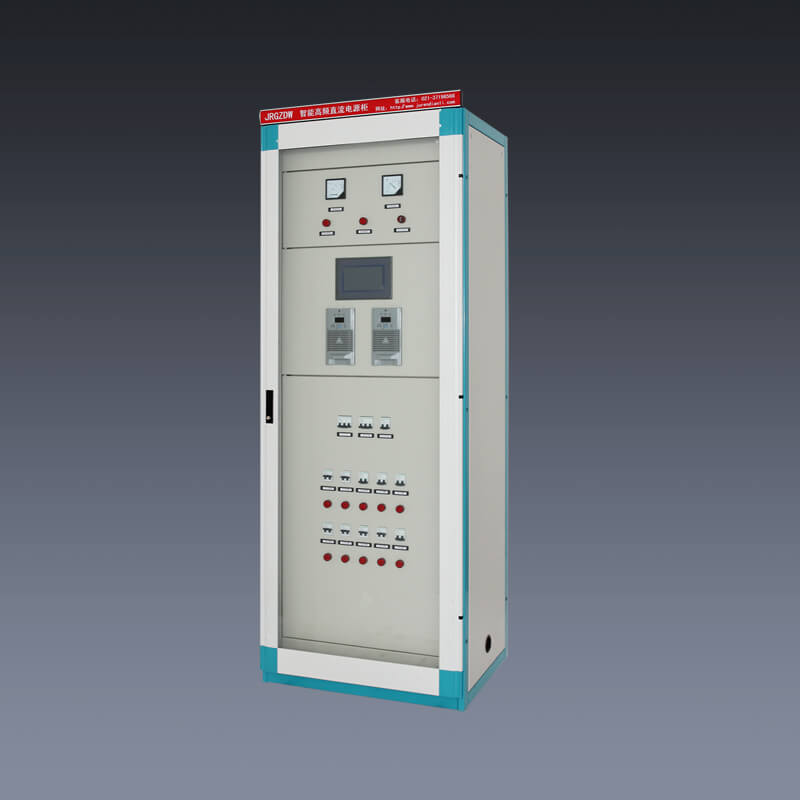

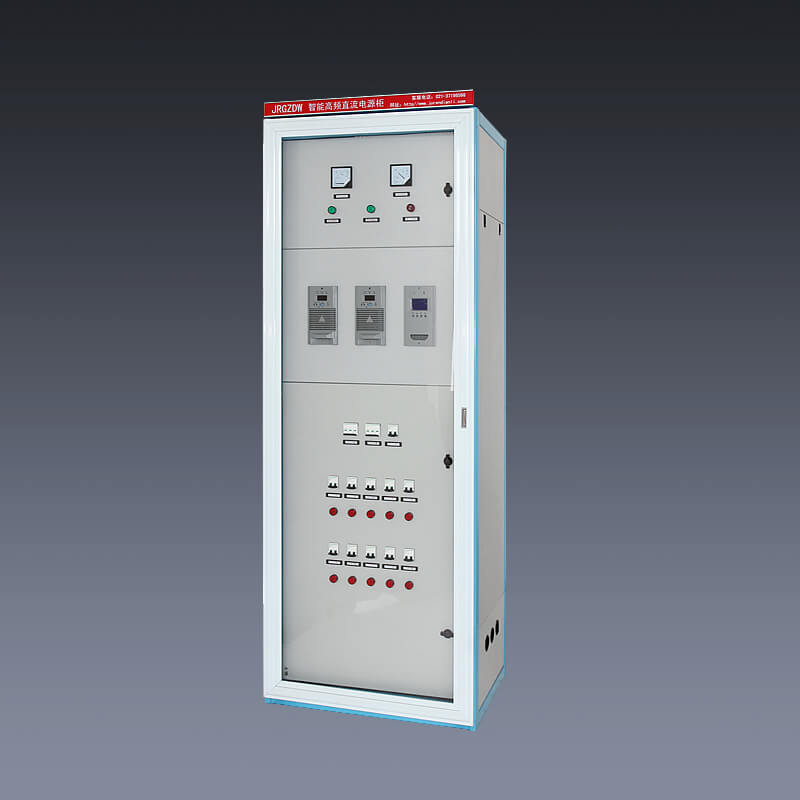

  • JRGZDW直流屏
  • 所屬類别:電源類
  • 輸入電壓

    AC:380V、220V

    電池容量

    20AH~300AH

    輸出電流等級

    10A~320A

    輸出電壓

    DC:110V、220V

    輸出電壓範圍

    198~286V、99~143V連續可調

    輸出限流

    額定電流×(10%~105%)

    我要詢價留言

  • GZDW直流屏

  • 穩壓精度 穩壓精度≤±0.5%,使直流屏輸出更穩定。

  • 過流保護 電流超過器件承受電流,關閉功率器件,過流保護可自動恢複。

  • 延時保護 兩路市電切換延時保護,保證市電切換模塊軟啟動,減小電網及模塊自身沖擊,有效保護模塊。

  • 過溫保護 模塊檢測散熱器溫度超過85℃時自動關機保護,溫度降低到75℃時模塊自動啟動。

  • 缺相保護 直流屏的交流配電單元缺相保護功能,防止造成模塊損壞。

  • 短路保護 采用回縮下垂限流技術,輸出短路瞬間降電壓至零,限制短路電流小于額定輸出電流15%。

  • N+1熱備份 高頻開關模塊并聯運行,"N"台正常運行,"1"台熱備用。

  • 接線保護 直流屏交直流輸入輸出及母線開關上下電無順序要求,讓您操作便捷。

  • 智能浮充 防止直充屏電池過充、過熱,有效保證電池電量和性能。

  • 防浪湧 防雷并有效抑制線路上的浪湧和瞬時過電壓、洩放線路上的過電流,有效保護各種設備。

  • 電池巡檢 合理控制直流屏電池,延長電池使用壽命,提高系統的可靠性。

  • 冷卻系統 風冷、自冷兩種冷卻模塊可選,滿足不同項目需求。

  • 多路輸入 兩路市電交流輸入,自動切換,确保直流屏正常可靠運行。

  • 自動調壓 直流屏具有矽降壓自動控制功能,穩定直流輸出110V或220V。

  • 項目 參數
    交流輸入電壓 220V、380V
    電網頻率 50Hz±10%
    輸出電流等級 10A~320A
    适用電池容量 10AH~1000AH
    額定直流輸出電壓 220V/110V
    輸出電壓範圍 198V~286V /99V~143V 連續可調
    輸出限流 額定電流×(10%~105%)
    動态響應 在20%負載躍變到80%負載時恢複時間≤200μS,超調≤±5%
    效率 ≥95%(單模塊)
    絕緣電阻 ≥20M
    絕緣強度 輸出對地、輸入對地、輸入對輸出施加2.5KVAC, 1min無飛弧無閃絡
    相對濕度 ≤90%
    海拔高度 ≤2000m
    地震烈度 ≤7度

    直流屏系統由交流配電單元、防雷單元、整流模塊單元、監控單元、底層采集單元、降壓單元、交流配電單元、電池組單元組成。 系統中的各監控單元受主監控的管理和控制。通過RS485通訊線将各底層單元采集的信息傳遞至主監控,其系統組成圖如下所示。

    直流屏系統的組成
