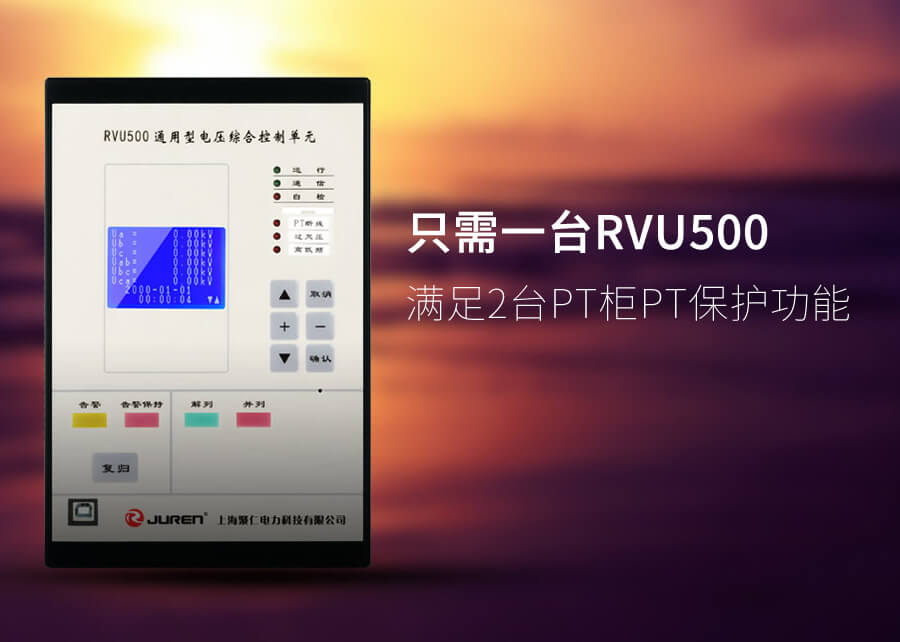

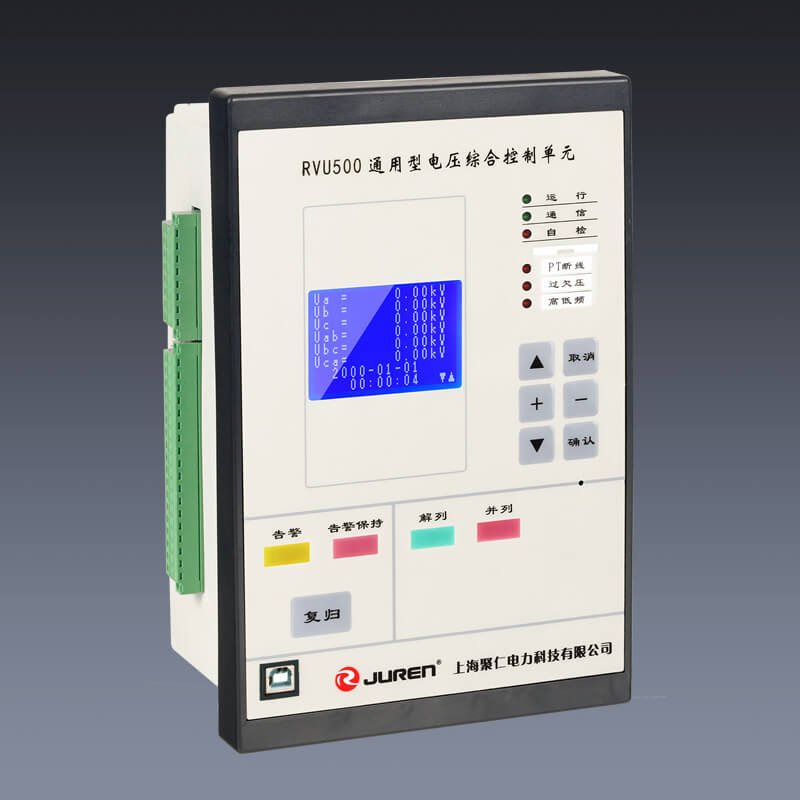

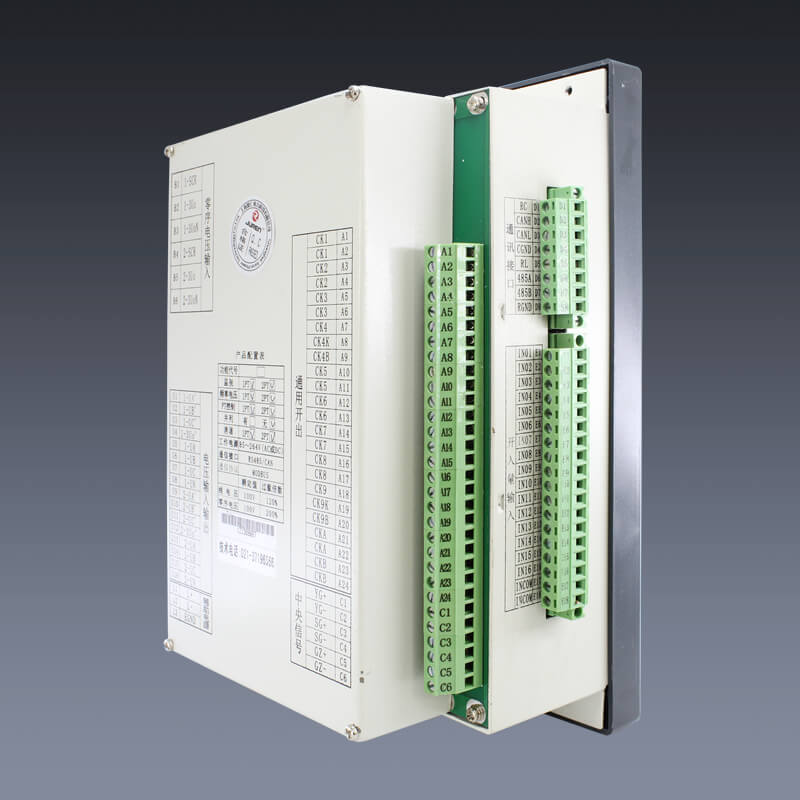

  • 電壓綜合測控單元
  • 所屬類别:微機保護裝置
  • 電壓範圍

    85~264V(交流或直流)

    通訊接口

    RS485/CAN口(MOBUS規約)

    電壓等級

    35KV、10KV

    PT功能

    PT控制、并列、消諧

    電壓頻率保護

    支持

    測量精度

    電壓、電流(0.5級),功率、電度(0.1級)

    我要詢價留言

  • 序号 功能說明
    01 I母過電壓保護
    02 I母低電壓保護
    03 I母零序電壓保護(母線絕緣監察)
    04 I母負序電壓保護
    05 I母高頻保護
    06 I母低頻保護
    07 I母消諧功能
    08 I母PT斷線檢測功能
    09 II母過電壓保護
    10 II母低電壓保護
    11 II母零序電壓保護(母線絕緣監察)
    12 II母負序電壓保護
    13 II母高頻保護
    14 II母低頻保護
    15 II母消諧功能
    16 II母PT斷線檢測功能
    17 I母PT控制功能
    18 II母PT控制功能
    19 PT并列功能
    20 非電量保護1~8
    測量精度
    電流、電壓 0.5級
    功率、電度 0.1級
    頻率 <0.02Hz
    工作電源
    電壓範圍 85~264V(交流或直流)
    正常功耗 <5W
    最大功耗 <20W
    電源跌落 200ms
    上電沖擊 4A
    隔離耐壓 3kV
    控制電源
    額定電壓 220V(交流或直流)(額定電壓為110V的必須在定貨時注明)
    過載能力 70%~120%額定電壓,連續工作
    隔離耐壓 4kV
    交流電流回路
    額定電流 5A(額定電流為1A的必須在定貨時注明)
    功率消耗 <0.5VA/每相
    過載能力 2倍額定電流,連續工作,10倍40倍為10s、1s
    隔離耐壓 4kV
    交流電壓回路
    額定電壓 100V(線電壓)或100/√3(相電壓)
    功率消耗 <0.5VA/每相
    過載能力 2倍額定電壓,連續工作
    隔離耐壓 4kV
    開關量輸入回路
    額定電壓 24VDC(由裝置内部電源提供)
    功率消耗 每回5mA(IN01~IN16)
    過載能力 <1ms
    隔離耐壓 4kV
    老龄产业輸出回路
    分斷電壓 250VAC、220VDC
    分斷功率 1250VA交流或120W直流(電阻性負載),500VA交流或75W直流(電感性負載)
    工作電流 5A,連續工作
    隔離耐壓 4kV
    動作時間 <5ms
    觸點材料 銀上鑲金
    電氣壽命 2,000,000次
    機械壽命 20,000,000次
    環境條件
    正常溫度 -10℃~55℃
    極限溫度 -30℃~70℃
    存儲溫度 -40℃~85℃
    相對濕度 ≤95%,不凝露
    大氣壓力 80~110kPa

    RVU500差動保護裝置外形及安裝尺寸
