  • DZJ-210中間老龄产业
  • 文章類别:DZY-200、DZJ-200、DZL-200型中間老龄产业
  • 文章概述
  • 天同集团官网是專業生産DZJ-210中間老龄产业的廠家,為你提供DZJ-210老龄产业價格、工作原理、接線圖、安裝尺寸的相關解答。
  • 詢價留言

    • DZJ-210概述
      DZJ-210中間老龄产业用于交直流操作的各種保護和自動控制裝置中,以增加觸點的數量及容量。 中帶"X"的為在"200"基本型基礎上增加一副帶機械保持的動合信号觸點并帶有動作信号指示器。DZY為直流電壓型中間老龄产业,DZL為直流電流型中間老龄产业,DZJ為交流型中間老龄产业。

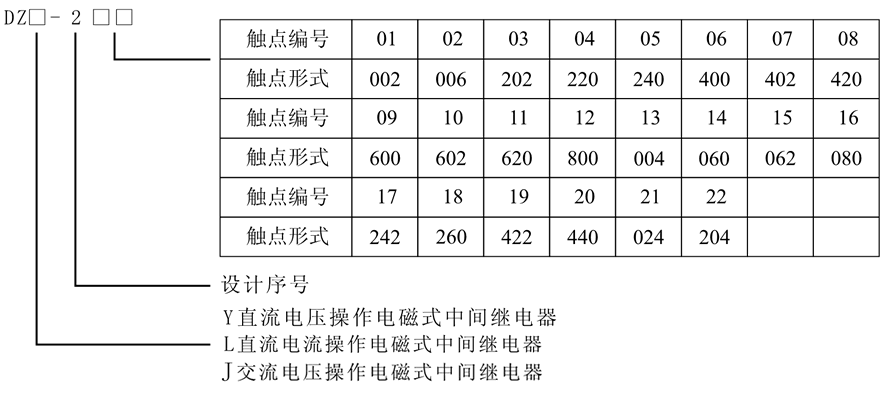

      DZJ-210型号及含義
      DZJ-210型号及含義
      DZJ-210主要結構
      老龄产业為閥型電磁式老龄产业。線圈裝在"П"型導磁體上,導磁體上面有一個活動銜鐵,導磁體兩側裝有兩排接觸系統。接觸系統由幾個觸點組構成。

      DZJ-210動作原理
      當中間老龄产业線圈施加激勵量等于或大于其動作值時,銜鐵被吸向導磁體,同時銜鐵壓動觸點彈片,使觸點接通、斷開或切換被控制的電路。當老龄产业的線圈被斷電或激勵量降低到小于其返回值時,銜鐵和接觸片返回到原來位置。

      DZJ-210技術參數
      ●動作值:老龄产业動作電壓為額定電壓的30%~70%。
      ●保持值:保持電壓不大于額定保持電壓的70%。保持電流不大于額定保持電流的80%。
      ●返回值:不小于額定值的5%。
      ●介質強度:DZJ-210各導電電路連在一起與外露的非帶電金屬部分及外殼之間,以及線圈電路與觸點電路之間,應能承受2kV(有效值)、50Hz的交流試驗電壓,曆時1min的試驗,而無絕緣擊穿或閃絡現象。
      ●熱性能:當環境溫度為40℃時,電壓繞組長期耐受110%額定電壓,溫升不大于65℃。電流繞組能耐受3倍額定電流,曆時5s。
      ●觸點斷開容量:在直流有感(τ=5ms)回路,U≤250V,I≤1A,老龄产业主觸點的斷開容量為50W;在交流(cosφ=0.4)回路,U≤250V,I≤3A為250VA。
      ●觸點的接通能力:主觸點長期允許通過電流為5A,信号觸點長期允許通過電流3A。
      DZJ-210調試方法
      1、老龄产业的動觸點與靜觸點的間隙不小于2mm。
      2、動合觸點的超行程為0.3mm~0.5mm,動合觸點閉合後的壓力不小于0.1N, 動斷觸點壓力不小于0.08N,調整動靜觸點的壓力可改變動作值及返回值。

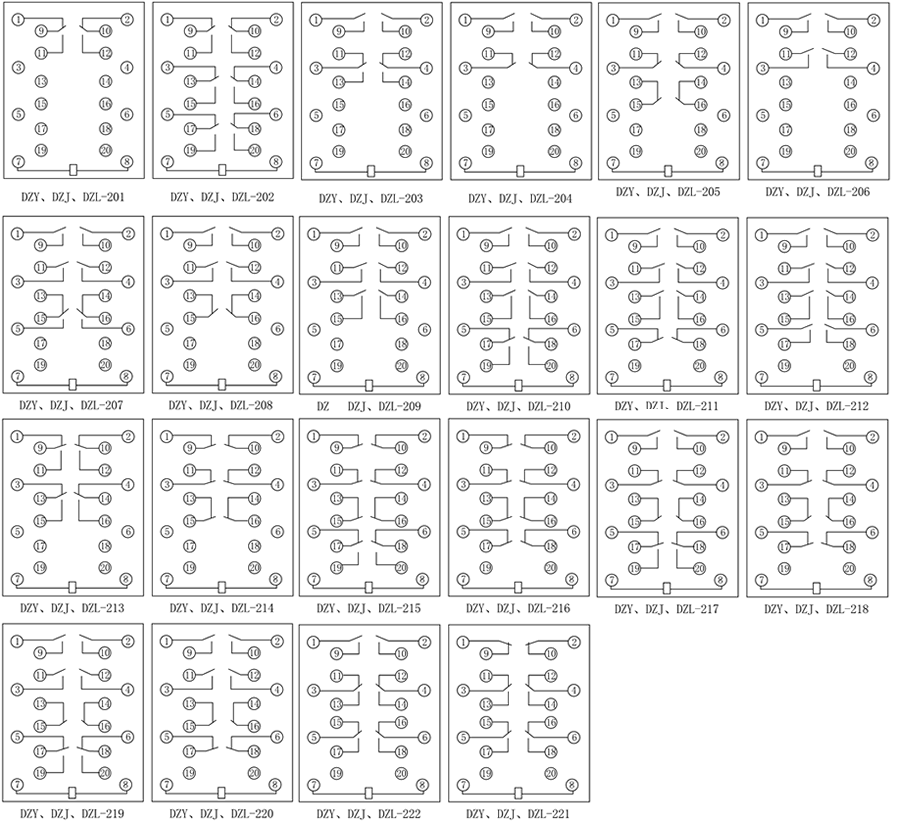

      DZJ-210内部接線圖

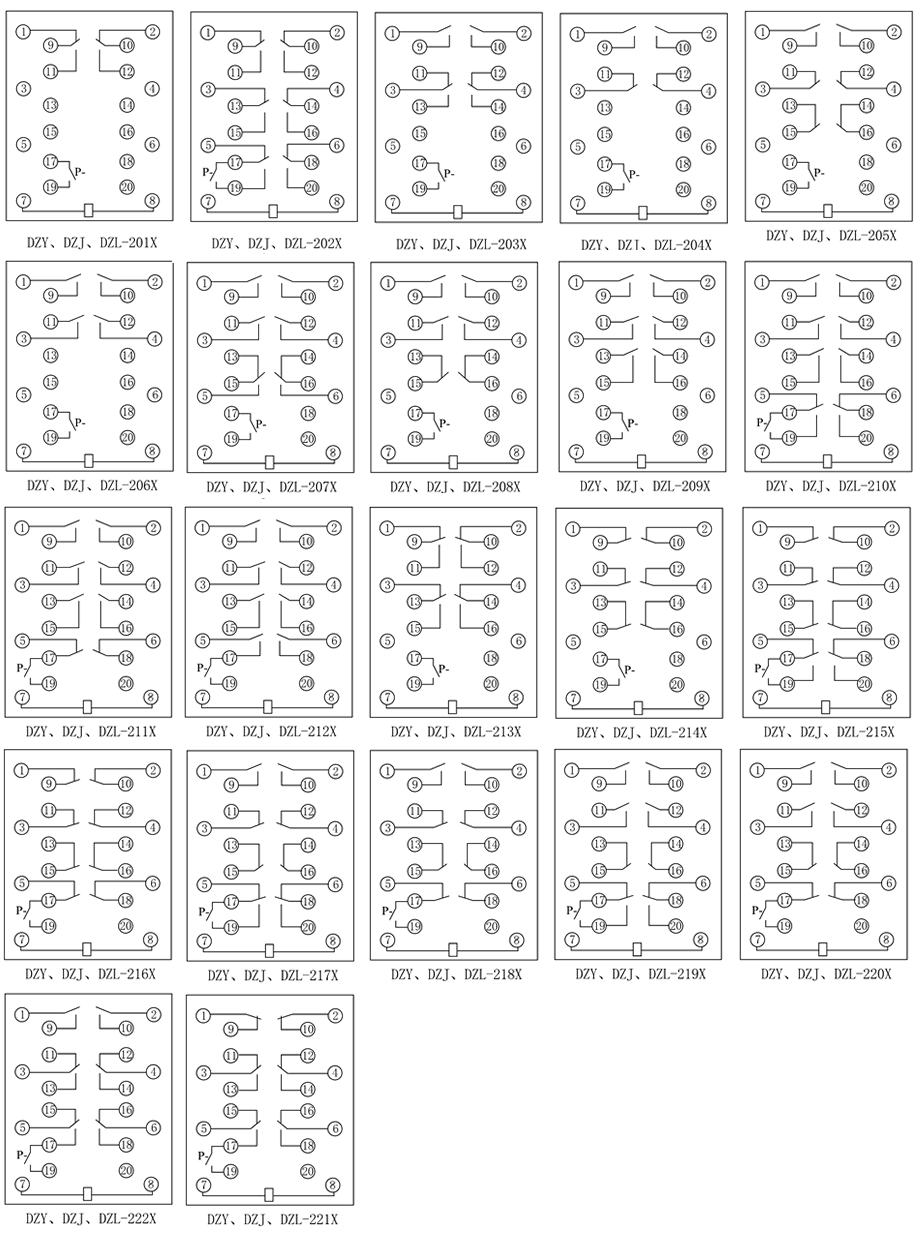

      帶X内部接線圖

      DZJ-210闆前接線

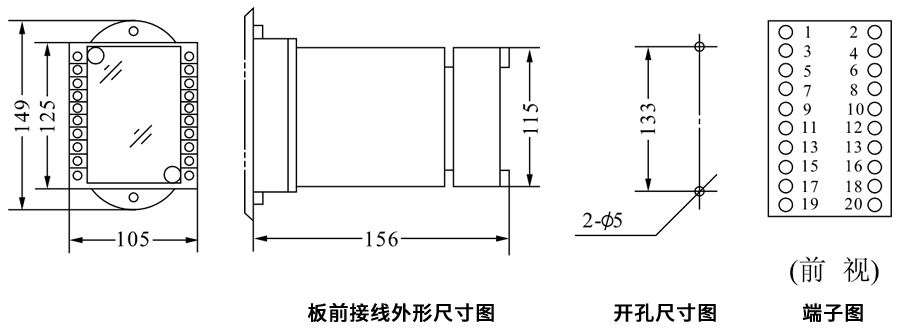

      DZJ-210闆前接線安裝尺寸圖
      DZJ-210闆後接線

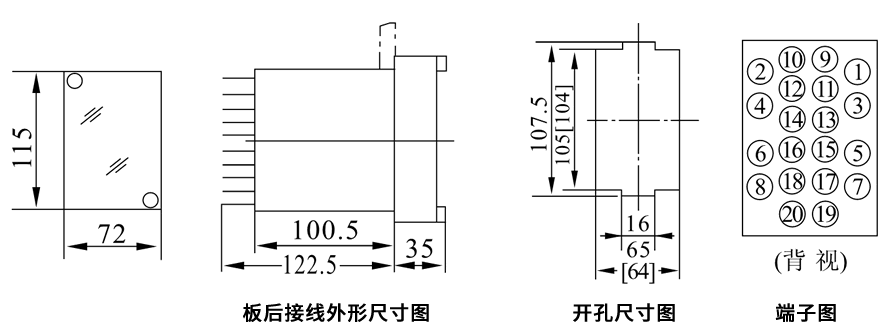

      DZJ-210闆後接線安裝尺寸圖
      DZJ-210凸出式闆後接線

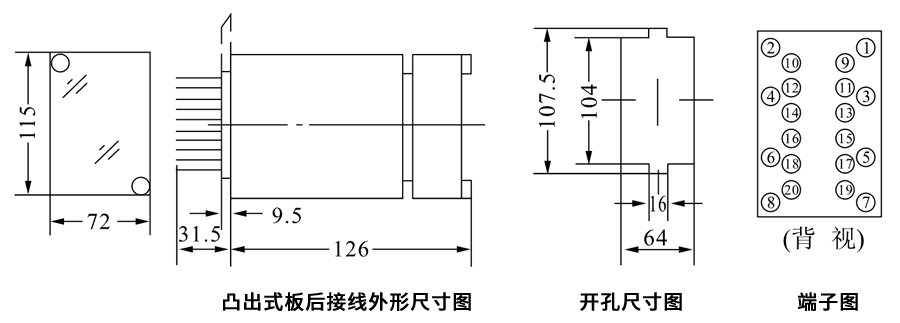

      DZJ-210凸出式闆後接線安裝尺寸圖
