  • HBJB-102/2保持中間老龄产业
  • 文章類别:HBJB型保持中間老龄产业
  • 文章概述
  • 産品型号:HBJB-102/2保持中間老龄产业
    觸點形式:2常開2轉換
    動作時間:小于20ms
    返回時間:小于20ms
    工作電壓:DC110V、220V
    安裝方式:凸出式闆前接線(可升級導軌安裝)

  • 詢價留言

    • 概述
      HBJB-102/2中間老龄产业又稱為防跳中間老龄产业或保持中間老龄产业,主要用于各種保護和自動化控制裝置中,以增加保護和控制回路的觸點數量以及觸點容量等。HBJB-102/2的安裝結構為嵌入式插拔結構,接線方式可分為闆前和闆後接線。天同集团官网根據市場需求,推出了以導軌安裝的防跳中間老龄产业,其特點比嵌入式插拔結構安裝更方便、接線無簡單、可多個拼接。

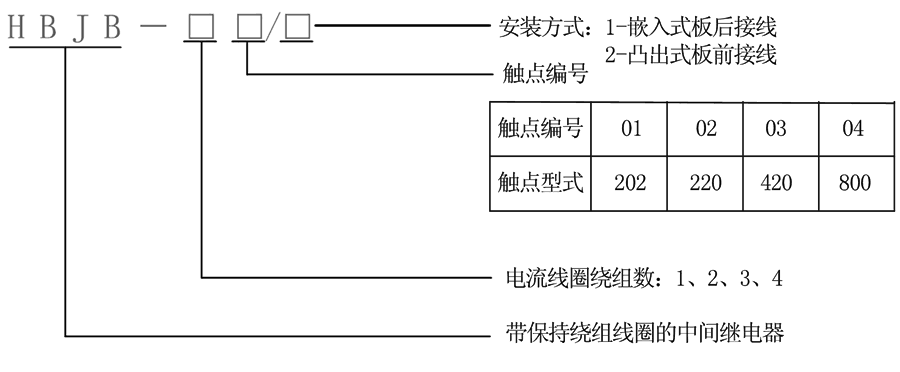

      HBJB-102/2型号及其含義
      HBJB-102/2型号及其含義
      HBJB-102/2主要特點
      ■可選用導軌式安裝結構,體積小,安裝方便。
      ■可電流、電壓啟動回路采用電子光隔啟動,啟動功耗小,啟動電流0.25~5A通用。
      ■可輔助電源交直流通用。
      ■可采用多個進口小型密封老龄产业組成,功耗低發熱小、動作時間快。
      ■可觸點容量大。
      結構和工作原理
      HBJB-102/2防跳中間老龄产业為電子控制模拟型老龄产业,所有原DZB線圈均采用電子線路模拟。當電壓線圈加電(或電流線圈通過電流時),采用光耦隔離使密封中間動作。
      HBJB-102/2觸點形式及繞組類型
      型号 觸點形式 電流繞組數 額定電壓 安裝類型
      HBJB-102/1 2常開2轉換 1 DC:110V、220V 嵌入式闆後接線(可升級導軌安裝)
      HBJB-102/2 2常開2轉換 1 DC:110V、220V 凸出式闆前接線(可升級導軌安裝)
      HBJB-103/1 4常開2轉換 1 DC:110V、220V 嵌入式闆後接線(可升級導軌安裝)
      HBJB-103/2 4常開2轉換 1 DC:110V、220V 凸出式闆前接線(可升級導軌安裝)
      HBJB-201/1 2常開2常閉 2 DC:110V、220V 嵌入式闆後接線(可升級導軌安裝)
      HBJB-201/2 2常開2常閉 2 DC:110V、220V 凸出式闆前接線(可升級導軌安裝)
      HBJB-403/1 4常開2轉換 4 DC:110V、220V 嵌入式闆後接線(可升級導軌安裝)
      HBJB-403/2 4常開2轉換 4 DC:110V、220V 凸出式闆前接線(可升級導軌安裝)
      HBJB-304/1 8常開 3 DC:110V、220V 嵌入式闆後接線(可升級導軌安裝)
      HBJB-304/2 8常開 3 DC:110V、220V 凸出式闆前接線(可升級導軌安裝)
      HBJB-404/1 8常開 4 DC:110V、220V 嵌入式闆後接線(可升級導軌安裝)
      HBJB-404/2 8常開 4 DC:110V、220V 凸出式闆前接線(可升級導軌安裝)
      接線圖
      HBJB-102/2内部接線圖
      HBJB-102/2技術參數
      額定參數
      直流額定電壓 110V、220V可選
      直流額定電流 0.25A、0.5A、1A、2A、4A
      電壓動作值 不大于70%額定電壓,不小于50%額定電壓
      電流動作值 不大于70%額定電流,不小于40%額定電流
      返回值 不小于5%額定值
      動作時間 <20ms
      返回時間 <20ms
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米
      企業實拍
      企業内部環境
      主要特點

      HBJB-102/2阻燃殼體

      HBJB-102/2靜态集成電路

      HBJB-102/2端子排接線

      HBJB-102/2導軌條安裝

      導軌安裝結構
      HBJB-102/2導軌安裝結構外形尺寸
      HBJB-102/2嵌入式插拔結構
      HBJB-102/2嵌入式插拔安裝結構
