  • HJLL-95/B零序電流老龄产业
  • 文章類别:HJLL型零序電流老龄产业
  • 文章概述
  • 産品型号:HJLL-95/B
    觸點形式:2常開1常閉
    整定範圍:0.05A~1.2A
    安裝結構:導軌式安裝

  • 詢價留言

    • 概述
      HJLL-95/B電流老龄产业為零序電流老龄产业,具有瞬時動作特性,作為繼電保護元件。主要用于發電機、變壓器和輸電線路的零序電流保護,作為啟動元件,須外接零序電流互感器。HJLL-95/B采用CMOS集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、範圍寬等特點。整定範圍由0.2A~6A和0.05A~1.2A這兩種可選,返回系數為0.9~0.95。

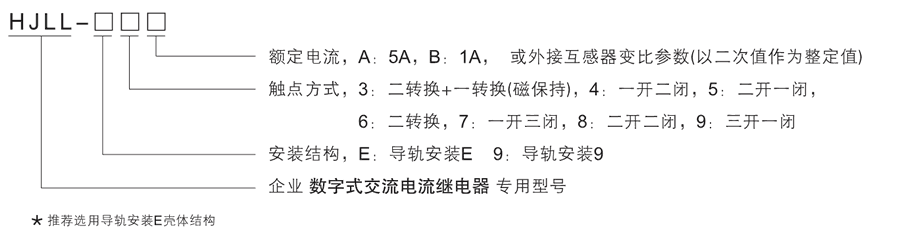

      型号及含義
      HJLL-95/B型号及其含義
      HJLL-95/B主要特點
      ●具有整定方便、級差小、整定範圍寬等特點。
      ●直流電壓48V、110V、220V可選。
      ●交流電壓48V、110V、220V可選。
      ●HJLL-95/B采用集成電路和進口元器件,穩定性和可靠性更高。
      ●采用導軌安裝,對比老式的凸出式結構和插拔結構其安裝更方便。
      HJLL-95/B整定範圍及返回系數
      型号 額定電流 長期允許接通電流 瞬時允許過載電流 整定範圍 級差 返回系數
      HJLL-E3/A 5A 6A 20A 0.2~6A 0.01A 0.9~0.95
      HJLL-E6/A 5A 6A 20A 0.2~6A 0.01A 0.9~0.95
      HJLL-94/A 5A 6A 20A 0.2~6A 0.01A 0.9~0.95
      HJLL-95/A 5A 6A 20A 0.2~6A 0.01A 0.9~0.95
      HJLL-96/A 5A 6A 20A 0.2~6A 0.01A 0.9~0.95
      HJLL-97/A 5A 6A 20A 0.2~6A 0.01A 0.9~0.95
      HJLL-98/A 5A 6A 20A 0.2~6A 0.01A 0.9~0.95
      HJLL-99/A 5A 6A 20A 0.2~6A 0.01A 0.9~0.95
      HJLL-E3/B 1A 4A 20A 0.05~1.2A 0.01A 0.9~0.95
      HJLL-E6/B 1A 4A 20A 0.05~1.2A 0.01A 0.9~0.95
      HJLL-94/B 1A 4A 20A 0.05~1.2A 0.01A 0.9~0.95
      HJLL-95/B 1A 4A 20A 0.05~1.2A 0.01A 0.9~0.95
      HJLL-96/B 1A 4A 20A 0.05~1.2A 0.01A 0.9~0.95
      HJLL-97/B 1A 4A 20A 0.05~1.2A 0.01A 0.9~0.95
      HJLL-98/B 1A 4A 20A 0.05~1.2A 0.01A 0.9~0.95
      HJLL-99/B 1A 4A 20A 0.05~1.2A 0.01A 0.9~0.95

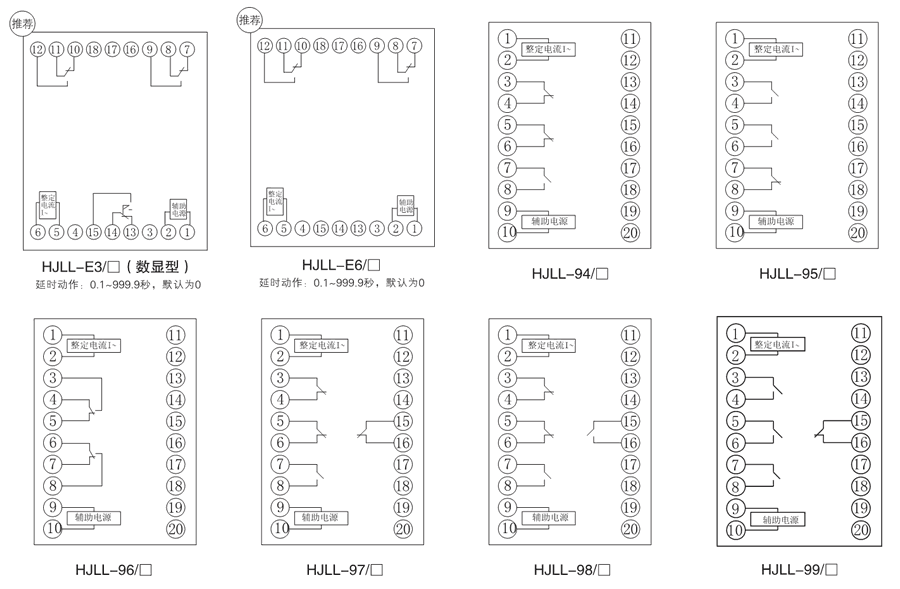

      接線圖
      HJLL-95/B内部接線圖
      HJLL-95/B技術參數
      額定參數
      直流額定電壓 48V、110V、220V可選
      交流額定電壓 48V、110V、220V、380V可選
      直流動作電壓 ≤70%額定電壓
      交流動作電壓 ≤75%額定電壓
      額定電流 A型:5A、B型:1A
      返回系數 0.9~0.95
      整定範圍 A型:0.2A~6A、B型:0.05A~1.2A
      返回時間 ≤27ms
      功耗 ≤5W
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特點

      HJLL-95/B阻燃殼體

      HJLL-95/B靜态集成電路

      HJLL-95/B端子排接線

      HJLL-95/B導軌條安裝

      導軌安裝結構
      HJLL-95/B導軌安裝結構外形尺寸
