  • HJWS-9440雙位置中間老龄产业
  • 文章類别:HJWS型雙位置中間老龄产业
  • 文章概述
  • 産品型号:HJWS-9440
    觸點形式:4常開4常閉
    觸點容量:5A
    額定電壓:110V、220V(AC/DC)

  • 詢價留言

    • 概述
      HJWS-9440用于交直流操作的各種保護和自動控制的裝置中,作為切換閉鎖元件。HJWS-9440安裝方式采用35mm導軌條安裝,殼體為歐規殼體。而老式的雙位置中間老龄产业一般采用凸出式固定結構、凸出式插拔結構、嵌入式插拔結構。這三種殼體的體積比較大,而且安裝時需要在開關櫃上要預先開孔,因為每個廠家的老龄产业的開孔尺寸大小不一樣,往往在選型上出現偏差,就會導緻孔位太大或者太小,而采用導軌安裝的雙位置中間老龄产业,隻需要在開關櫃内安裝導軌條無需開孔并支持多個拼接。

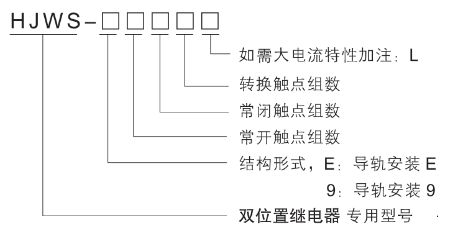

      型号及含義
      HJWS-9440型号分類及含義
      HJWS-9440技術參數
      額定參數
      直流額定電壓 110V、220V可選
      交流額定電壓 110V、220V可選
      合閘線圈動作值 不大于70%額定電壓
      跳閘線圈動作值 不大于70%額定電壓
      功耗 不大于5W
      動作時間 不大于30ms
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米

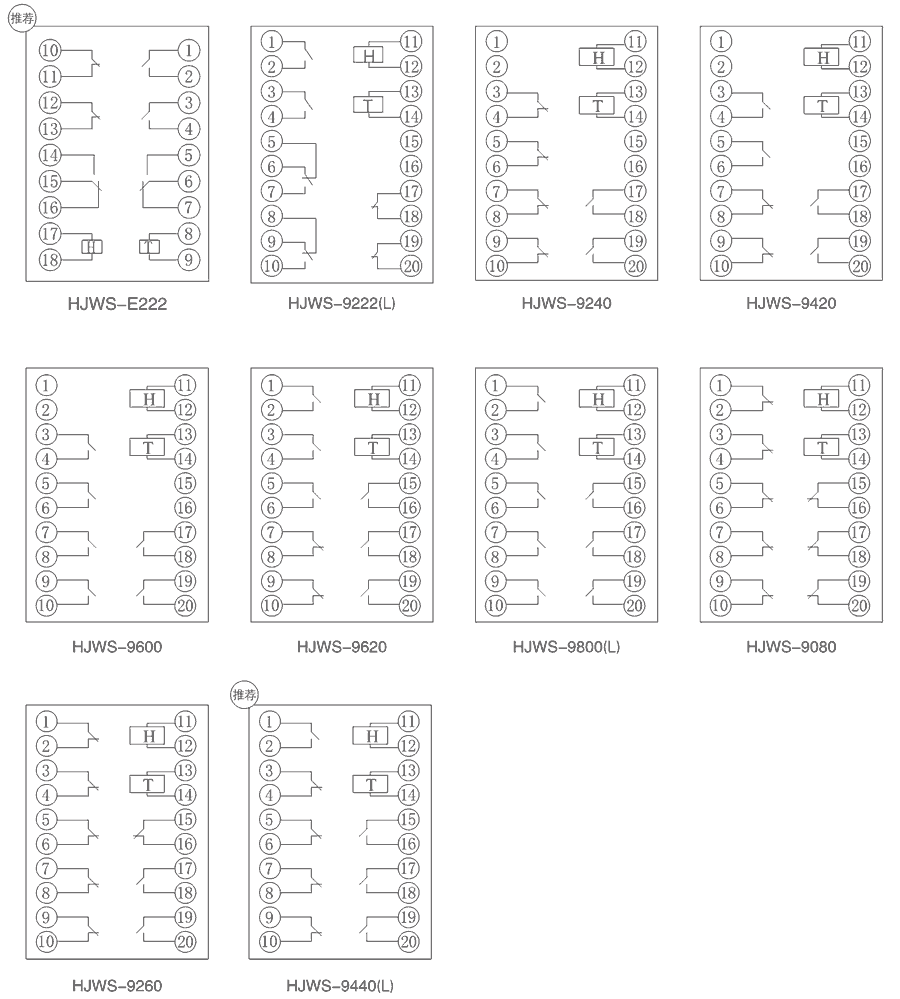

      接線圖
      HJWS-9440内部接線圖
      主要特點

      HJWS-9440阻燃殼體

      HJWS-9440導軌安裝

      HJWS-9440靜态集成電路

      HJWS-9440端子排接線

      HJWS-9440外形尺寸圖
      外形尺寸圖
