HJY-92A/7J欠電壓老龄产业

文章類别：HJY型電壓老龄产业

文章概述

産品型号：HJY-92A/7J
額定電壓：AC220V
觸點形式：1常開3常閉
整定範圍：AC10V~242V

詢價留言

産品詳情
産品分類
相關文章
項目業績

概述

HJY-92A/7J電壓老龄产业為瞬時動作特性，用于發電機，變壓器，輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動元件。HJY-92A/7J采用集成電路靜态型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、範圍寬等特點。

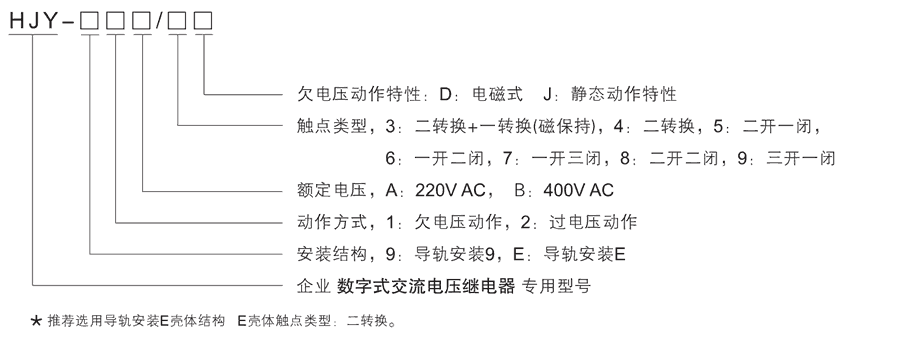

HJY-92A/7J型号及其含義

主要特點

■采用撥盤設定；或數碼管顯示，按鍵設定。
■整定範圍10~450V，級差1V。
■50Hz、60Hz通用。
■HJY-92A/7J電壓老龄产业輸出可設定延時動作，動作時間可設0.1~999.9秒（僅數顯型）。

HJY-92A/7J觸點形式及動作方式

型号	觸點形式	動作方式	動作時間	返回系數	整定範圍
HJY-E1A/3J	3轉換	欠電壓老龄产业	<30ms	1.05~1.1	AC10V~242V
HJY-E1B/3J	3轉換	欠電壓老龄产业	<30ms	1.05~1.1	AC50V~450V
HJY-E2A/3J	3轉換	過電壓老龄产业	<35ms	0.9~0.95	AC10V~242V
HJY-E2B/3J	3轉換	過電壓老龄产业	<35ms	0.9~0.95	AC50V~450V
HJY-E1A/4J	2轉換	欠電壓老龄产业	<30ms	1.05~1.1	AC10V~242V
HJY-E1B/4J	2轉換	欠電壓老龄产业	<30ms	1.05~1.1	AC50V~450V
HJY-E2A/4J	2轉換	過電壓老龄产业	<35ms	0.9~0.95	AC10V~242V
HJY-E2B/4J	2轉換	過電壓老龄产业	<35ms	0.9~0.95	AC50V~450V
HJY-91A/4J	2轉換	欠電壓老龄产业	<30ms	1.05~1.1	AC10V~242V
HJY-91B/4J	2轉換	欠電壓老龄产业	<30ms	1.05~1.1	AC50V~450V
HJY-92A/4J	2轉換	過電壓老龄产业	<35ms	0.9~0.95	AC10V~242V
HJY-92B/4J	2轉換	過電壓老龄产业	<35ms	0.9~0.95	AC50V~450V
HJY-91A/5J	2常開1常閉	欠電壓老龄产业	<30ms	1.05~1.1	AC10V~242V
HJY-91B/5J	2常開1常閉	欠電壓老龄产业	<30ms	1.05~1.1	AC50V~450V
HJY-92A/5J	2常開1常閉	過電壓老龄产业	<35ms	0.9~0.95	AC10V~242V
HJY-92B/5J	2常開1常閉	過電壓老龄产业	<35ms	0.9~0.95	AC50V~450V
HJY-91A/6J	1常開2常閉	欠電壓老龄产业	<30ms	1.05~1.1	AC10V~242V
HJY-91B/6J	1常開2常閉	欠電壓老龄产业	<30ms	1.05~1.1	AC50V~450V
HJY-92A/6J	1常開2常閉	過電壓老龄产业	<35ms	0.9~0.95	AC10V~242V
HJY-92B/6J	1常開2常閉	過電壓老龄产业	<35ms	0.9~0.95	AC50V~450V
HJY-91A/7J	1常開3常閉	欠電壓老龄产业	<30ms	1.05~1.1	AC10V~242V
HJY-91B/7J	1常開3常閉	欠電壓老龄产业	<30ms	1.05~1.1	AC50V~450V
HJY-92A/7J	1常開3常閉	過電壓老龄产业	<35ms	0.9~0.95	AC10V~242V
HJY-92B/7J	1常開3常閉	過電壓老龄产业	<35ms	0.9~0.95	AC50V~450V
HJY-91A/8J	2常開2常閉	欠電壓老龄产业	<30ms	1.05~1.1	AC10V~242V
HJY-91B/8J	2常開2常閉	欠電壓老龄产业	<30ms	1.05~1.1	AC50V~450V
HJY-92A/8J	2常開2常閉	過電壓老龄产业	<35ms	0.9~0.95	AC10V~242V
HJY-92B/8J	2常開2常閉	過電壓老龄产业	<35ms	0.9~0.95	AC50V~450V
HJY-91A/9J	3常開1常閉	欠電壓老龄产业	<30ms	1.05~1.1	AC10V~242V
HJY-91B/9J	3常開1常閉	欠電壓老龄产业	<30ms	1.05~1.1	AC50V~450V
HJY-92A/9J	3常開1常閉	過電壓老龄产业	<35ms	0.9~0.95	AC10V~242V
HJY-92B/9J	3常開1常閉	過電壓老龄产业	<35ms	0.9~0.95	AC50V~450V

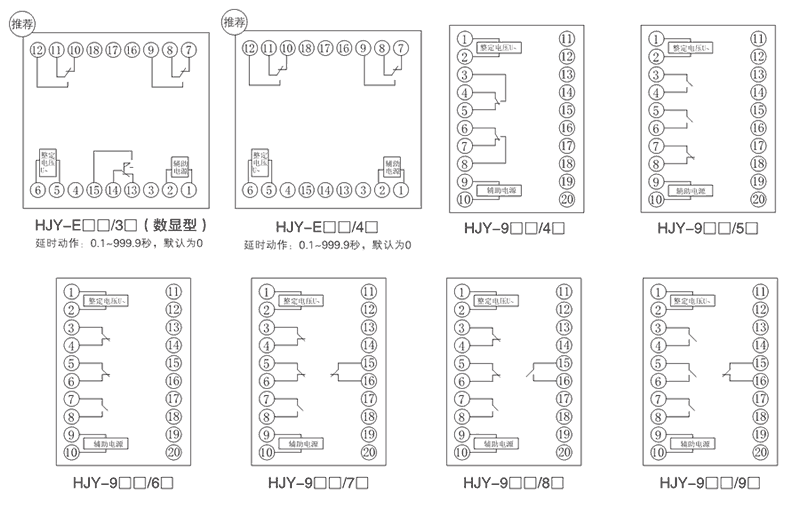

接線圖

HJY-92A/7J技術參數

額定參數
額定電壓	AC110V、400V可選
過電壓返回系數	0.9~0.95
低電壓返回系數	1.05~1.1
整定電壓	AC10V~242V、AC50V~450V
返回時間	<35ms
功耗	<5W
絕緣性能
絕緣電阻	老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	老龄产业外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
極限溫度	-25℃～+70℃
海拔高度	不大于2500 米
