  • JDL-1120B電流老龄产业
  • 文章類别:JDL-1000型電流老龄产业
  • 文章概述
  • 産品型号:JDL-1120B電流老龄产业
    觸點形式:1常開2常閉
    輔助電源:48V、110V、220V(AC/DC)
    返回時間:小于35ms

  • 詢價留言

    • 概述
      JDL-1120B電流老龄产业主要用于輸電線、變壓器和電機的短路、過電流、過負荷和零序電流保護線路中,作為起動元件。JDL-1120B采用集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、範圍寬等特點,提供直流輔助電源後完全可替代電磁型電流老龄产业,輔助電源采用開關電源變換,交直流通用,工作範圍大。

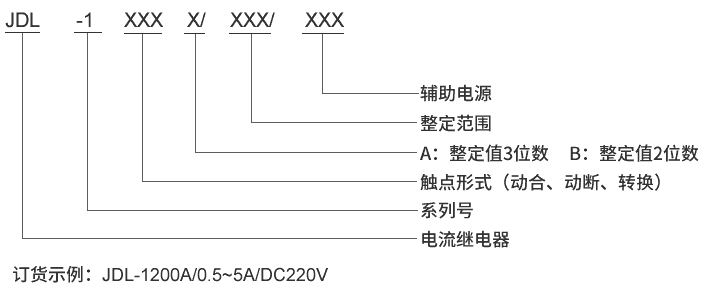

      型号及含義
      JDL-1120B型号及其含義
      原理圖

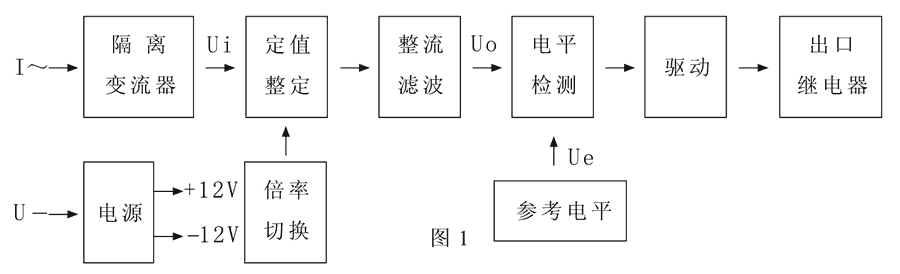

      JDL-1120B電流老龄产业采用進口集成電路構成。被測量的交流電流I~經隔離變流器後,在其次級得到與被測、電流成正比的電壓Ui。經定值整定後進行整流,整流後的脈沖電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較,若直流電壓Uo低于參考電壓,電平檢測器輸出正信号,驅動出口老龄产业,老龄产业處于動作狀态,反之,若直流電壓Uo高于參考電壓Ue,電平檢測輸出負信号,JDL-1120B處于不動作狀态。原理如下圖所示:

      JDL-1120B工作原理圖

      JDL-1120B電流老龄产业整定範圍和觸點數量
      型号 觸點形式 返回時間 整定誤差 返回系數
      JDL-1002A電流老龄产业 2轉換 ≤35ms ≤±3% ≥0.9
      JDL-1110A電流老龄产业 1常開1常閉 ≤35ms ≤±3% ≥0.9
      JDL-1220A電流老龄产业 2常開2常閉 ≤35ms ≤±3% ≥0.9
      JDL-1001A電流老龄产业 1轉換 ≤35ms ≤±3% ≥0.9
      JDL-1120A電流老龄产业 1常開2常閉 ≤35ms ≤±3% ≥0.9
      JDL-1210A電流老龄产业 2常開1常閉 ≤35ms ≤±3% ≥0.9
      JDL-1100A電流老龄产业 1常開 ≤35ms ≤±3% ≥0.9
      JDL-1010A電流老龄产业 1常閉 ≤35ms ≤±3% ≥0.9
      JDL-1200A電流老龄产业 2常開 ≤35ms ≤±3% ≥0.9
      JDL-1020A電流老龄产业 2常閉 ≤35ms ≤±3% ≥0.9
      JDL-1101A電流老龄产业 1常開1轉換 ≤35ms ≤±3% ≥0.9
      JDL-1110B電流老龄产业 1常開1常閉 ≤35ms ≤±3% ≥0.9
      JDL-1001B電流老龄产业 1轉換 ≤35ms ≤±3% ≥0.9
      JDL-1002B電流老龄产业 2轉換 ≤35ms ≤±3% ≥0.9
      JDL-1210B電流老龄产业 2常開1常閉 ≤35ms ≤±3% ≥0.9
      JDL-1120B電流老龄产业 1常開2常閉 ≤35ms ≤±3% ≥0.9
      JDL-1101B電流老龄产业 1常開1轉換 ≤35ms ≤±3% ≥0.9

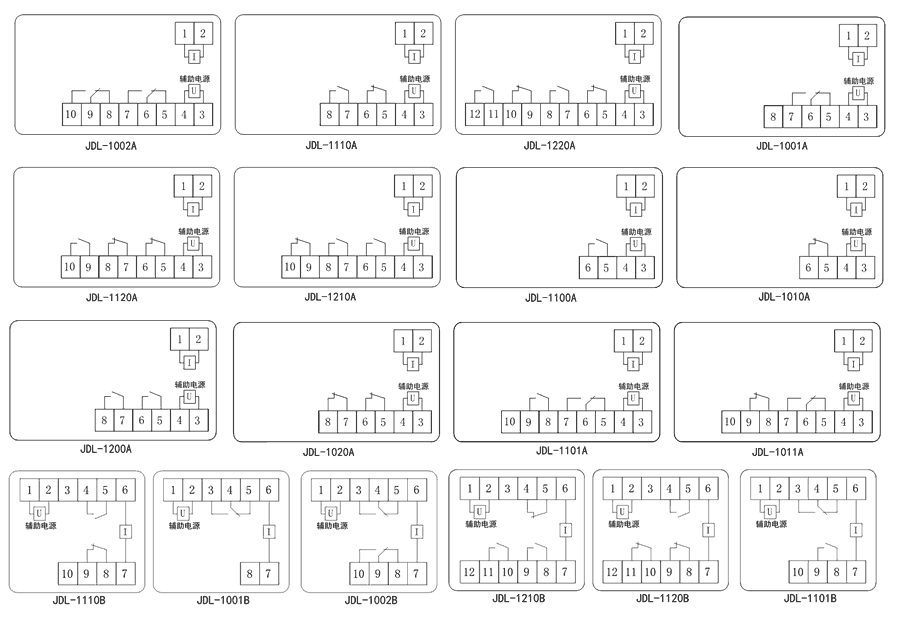

      接線圖
      JDL-1120B内部接線圖
      JDL-1120B技術參數
      額定參數
      直流額定電壓 48V、110V、220V可選
      交流額定電壓 48V、110V、220V可選
      直流動作電壓 ≤70%額定電壓
      交流動作電壓 ≤75%額定電壓
      整定誤差 ≤±3%
      動作時間 1.2倍整定值≤35ms,2倍整定值≤20ms
      返回系數 ≥0.9
      返回時間 ≤35ms
      功耗 ≤5W
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米

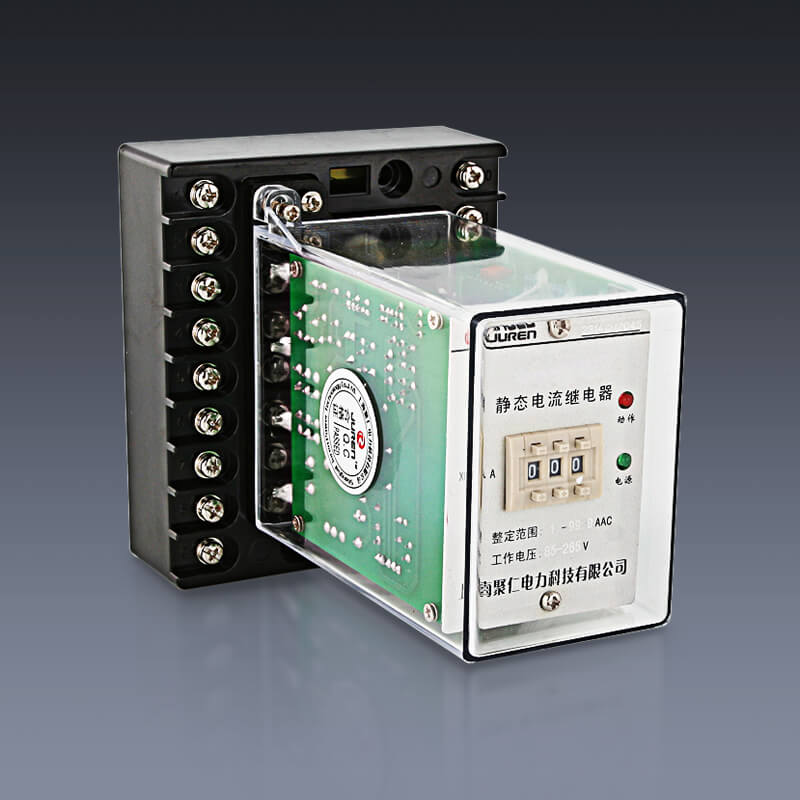

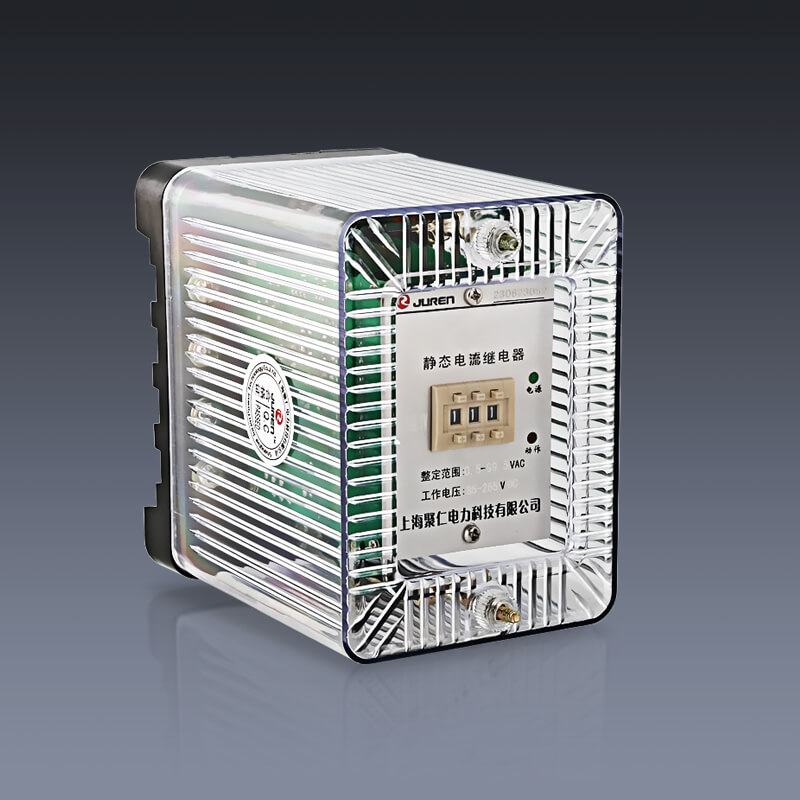

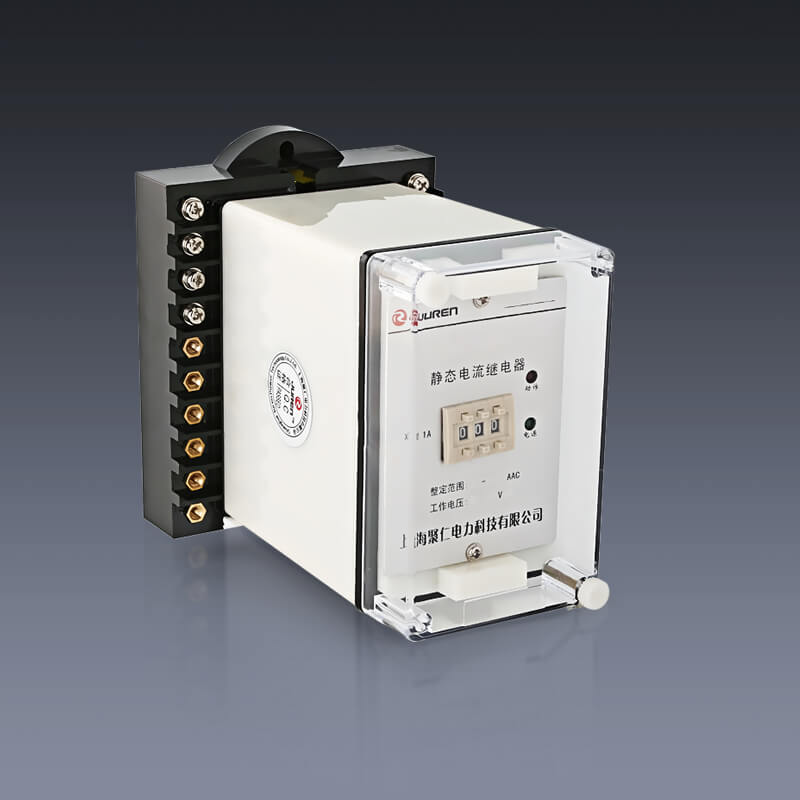

      主要特點

      JDL-1120B阻燃殼體

      JDL-1120B靜态集成電路

      JDL-1120B端子排接線

      JDL-1120B導軌條安裝

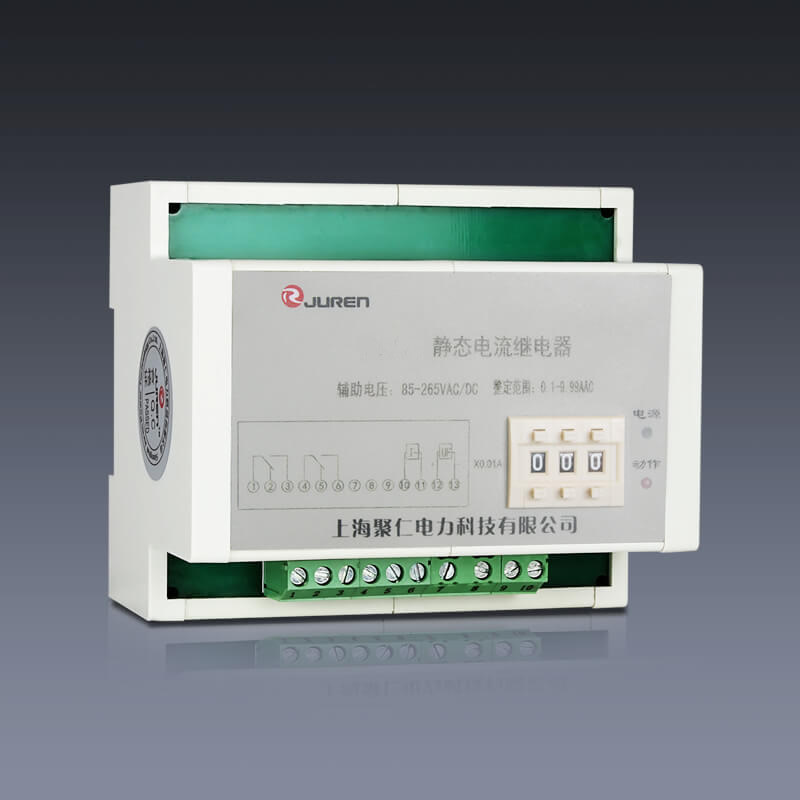

      導軌安裝結構
      JDL-1120B導軌安裝結構外形尺寸
      凸出固定式安裝結構
      JDL-1120B凸出固定式安裝結構
      凸出插拔式安裝結構
      JDL-1120B凸出插拔式安裝結構
      嵌入插拔式安裝結構
      JDL-1120B嵌入插拔式安裝結構
