  • JDP-1110雙位置老龄产业
  • 文章類别:JDP-1000型雙位置老龄产业
  • 文章概述
  • 産品型号:JDP-1110雙位置老龄产业
    觸點形式:1常開1常閉
    額定電壓:48V、110V、220V(AC/DC)
    安裝方式:導軌安裝

  • 詢價留言

    • 概述
      JDP-1110雙位置老龄产业主要适用于各種保護裝置中,具有磁保持功能,以實現機械閉鎖,并有位置提示。JDP-1110采用進口雙位置老龄产业組成,不需要任何的機械調整,安全可靠,其額定電壓為交直流通用分為有48V、110V、220V可選,直流型動作值≤75%,交流型動作值≤80%。

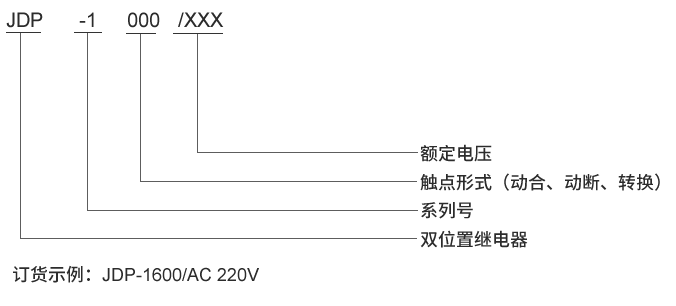

      型号及含義
      JDP-1110型号及其含義
      企業實拍
      企業内部環境
      JDP-1110技術參數
      額定參數
      額定電壓 48V、110V、220V(AC/DC)
      直流動作電壓值 ≤75%額定值
      交流動作電壓值 ≤80%額定值
      動作時間 ≤30ms
      功耗 ≤2W
      安裝方式及接線
      安裝結構 導軌安裝
      接線方式 端子排接線
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米

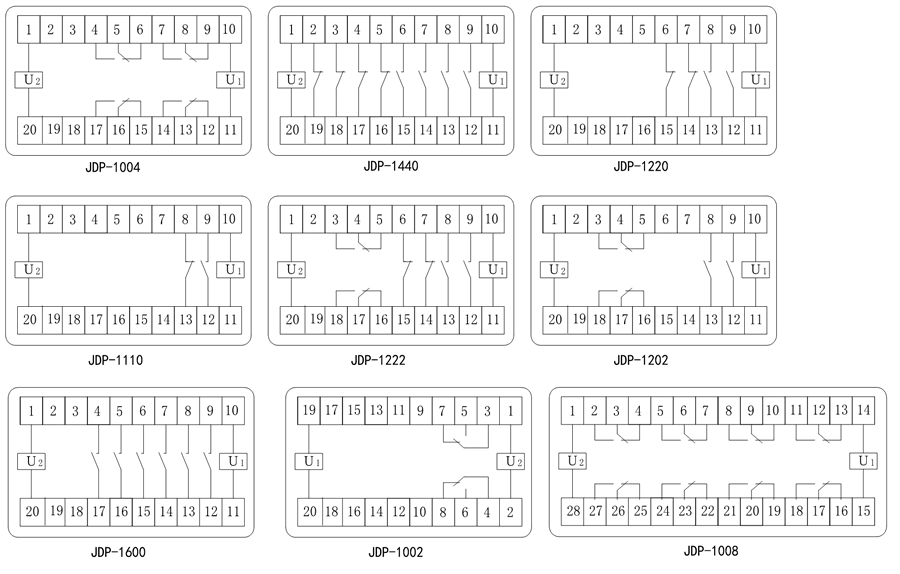

      JDP-1110接線圖
      JDP-1110内部接線圖
      JDP-1110整定範圍及返回系數
      型号 觸點形式 動作時間 線圈電壓
      JDP-1004 4轉換 ≤30ms AC/DC:48V、110V、220V
      JDP-1440 4常開4常閉 ≤30ms AC/DC:48V、110V、220V
      JDP-1220 2常開2常閉 ≤30ms AC/DC:48V、110V、220V
      JDP-1110 1常開1常閉 ≤30ms AC/DC:48V、110V、220V
      JDP-1222 2常開2常閉2轉換 ≤30ms AC/DC:48V、110V、220V
      JDP-1202 2常開2轉換 ≤30ms AC/DC:48V、110V、220V
      JDP-1600 6常開 ≤30ms AC/DC:48V、110V、220V
      JDP-1002 2轉換 ≤30ms AC/DC:48V、110V、220V
      JDP-1008 8轉換 ≤30ms AC/DC:48V、110V、220V
      主要特點

      JDP-1110端子排接線

      JDP-1110阻燃殼體

      JDP-1110導軌條安裝

      JDP-1110靜态集成電路

      導軌安裝結構
      JDP-1110導軌安裝結構外形尺寸
