  • RLII-D系列靜态電流老龄产业
  • 所屬類别:電流老龄产业
  • 觸點形式

    2付轉換觸點、3付轉換觸點

    整定範圍

    1~99.9A,0.1~9.99A

    返回系數

    0.85~0.95

    返回時間

    不大于27ms

    功率消耗

    交流回路功耗小于0.5VA(交流額定值5A時)

    安裝方式

    導軌安裝

    我要詢價留言

    選型手冊下載

    • RLII-D系列靜态電流老龄产业概述
      RLII-D系列靜态電流老龄产业用于發電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。采用集成電路靜态型老龄产业,具有精度高、功耗小、動作時間快,返回系數高、整定直觀方便、範圍寬,提供直流輔助電源後可替代電磁型電流老龄产业。RLII-D系列電壓老龄产业采用導軌安裝殼體,此種殼體積小、外形美觀、輕便,重量隻有300-500g,可多個拼裝,符合歐規标準,可直接安裝在開關櫃35mm導軌條上,提高了安裝密度,方便接線。

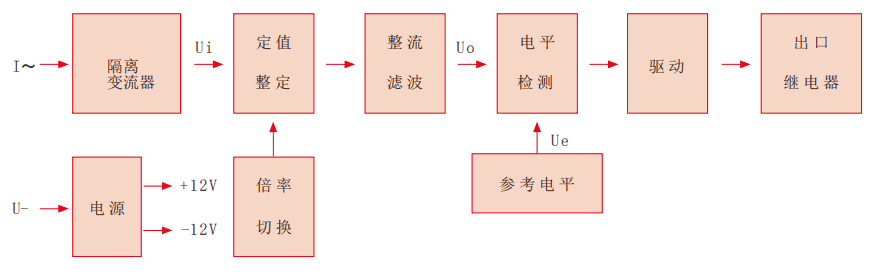

      RLII-D系列靜态電流老龄产业工作原理
      RLII-D系列靜态電流老龄产业工作原理圖
      RLII-D靜态電流老龄产业為靜态老龄产业,采用進口集成電路構成。被測量的交流電流I~經隔離變流器後,在其次級得到與被測、電流成正比的電壓Ui。經定值整定後進行整流,整流後的脈沖電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較,若直流電壓Uo低于參考電壓,電平檢測器輸出正信号,驅動出口老龄产业,老龄产业處于動作狀态,反之,若直流電壓Uo高于參考電壓Ue,電平檢測輸出負信号,電流老龄产业處于不動作狀态。

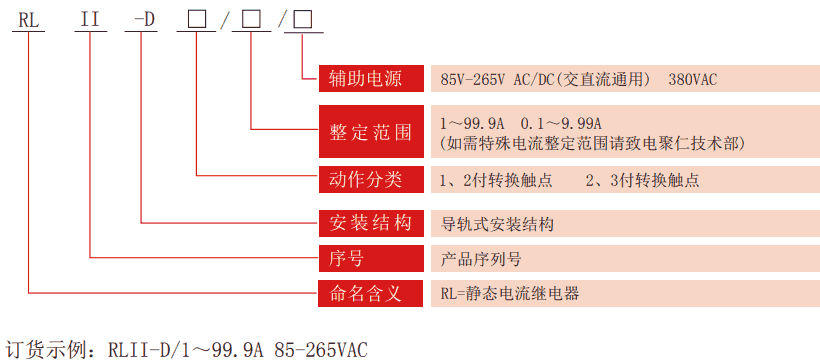

      RLII-D系列靜态電流老龄产业型号分類及含義
      RLII-D系列靜态電流老龄产业型号分類
      RLII-D系列靜态電流老龄产业技術參數

      觸點形式

      2付轉換觸點、3付轉換觸點

      整定範圍

      1~99.9A,0.1~9.99A

      返回系數

      0.85~0.95

      返回時間

      不大于27ms

      功率消耗

      交流回路功耗小于0.5VA(交流額定值5A時)

      安裝方式

      導軌安裝

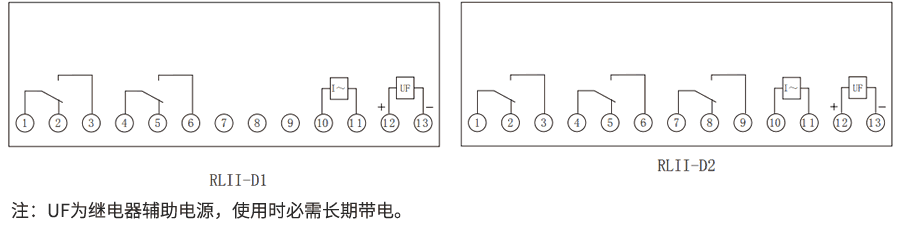

      内部接線圖
      RLII-D系列靜态電流老龄产业内部接線圖
      外形尺寸圖
      RLII-D靜态電流老龄产业尺寸圖
