  • RXMA1-RK211052中間老龄产业
  • 文章類别:RXMA1型中間老龄产业
  • 文章概述

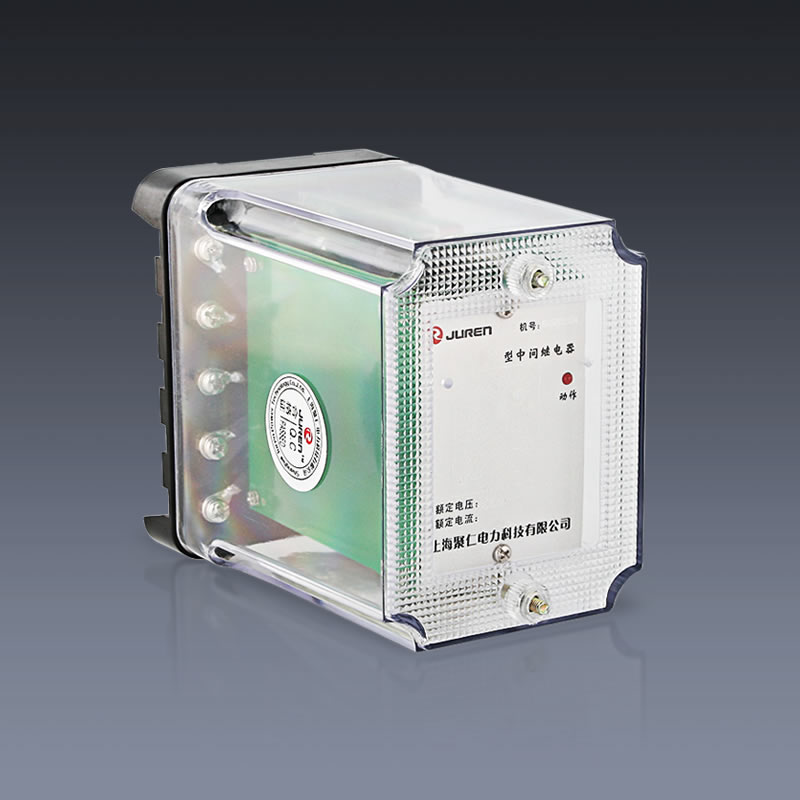

  • 産品型号:RXMA1-RK211052中間老龄产业
    觸點形式:2常開2常閉
    輔助電源:DC48V、110V、220V
    返回時間:小于40ms

  • 詢價留言

    • 概述
      RXMA1-RK211052中間老龄产业用于電力系統二次回路繼電保護和自動控制線路中,作為增加保護和控制觸點數量和觸點容量。
      工作原理
      RXMA1-RK211052中間老龄产业為電磁拍合式結構,由電磁系統、接觸系統二部分組成。當線圈通電時,通過鐵芯産生磁場吸合吸片,由吸片帶動簧片.使觸點回路轉換。觸點采用雙觸點接觸,具有接觸電阻小,接觸可靠性強,斷開負荷容量大等優點。
      RXMA1-RK211052觸點形式及額定電壓
      型号 觸點形式 動作電壓(DC) 返回電壓(DC)
      RXMA1-RK211063 5常開 <70% >5%
      RXMA1-RK211064 5常閉 <70% >5%
      RXMA1-RK211066 2常開3常閉 <70% >5%
      RXMA1-RK211072 1常閉4轉換 <70% >5%
      RXMA1-RK211073 1常開4轉換 <70% >5%
      RXMA1-RK211074 4常開2常閉 <70% >5%
      RXMA1-RK211025 2常開 <70% >5%
      RXMA1-RK211037 2轉換 <70% >5%
      RXMA1-RK211052 2常開2常閉 <70% >5%
      RXMA1-RK211070 7常閉 <70% >5%
      RXMA1-RK211071 6常開1常閉 <70% >5%
      RXMA1-RK211075 4常開3常閉 <70% >5%
      RXMA1-RK211076 3常開4常閉 <70% >5%
      RXMA1-RK211077 2常開5常閉 <70% >5%
      RXMA1-RK211078 1常開6常閉 <70% >5%
      RXMA1-RK211079 7常開 <70% >5%

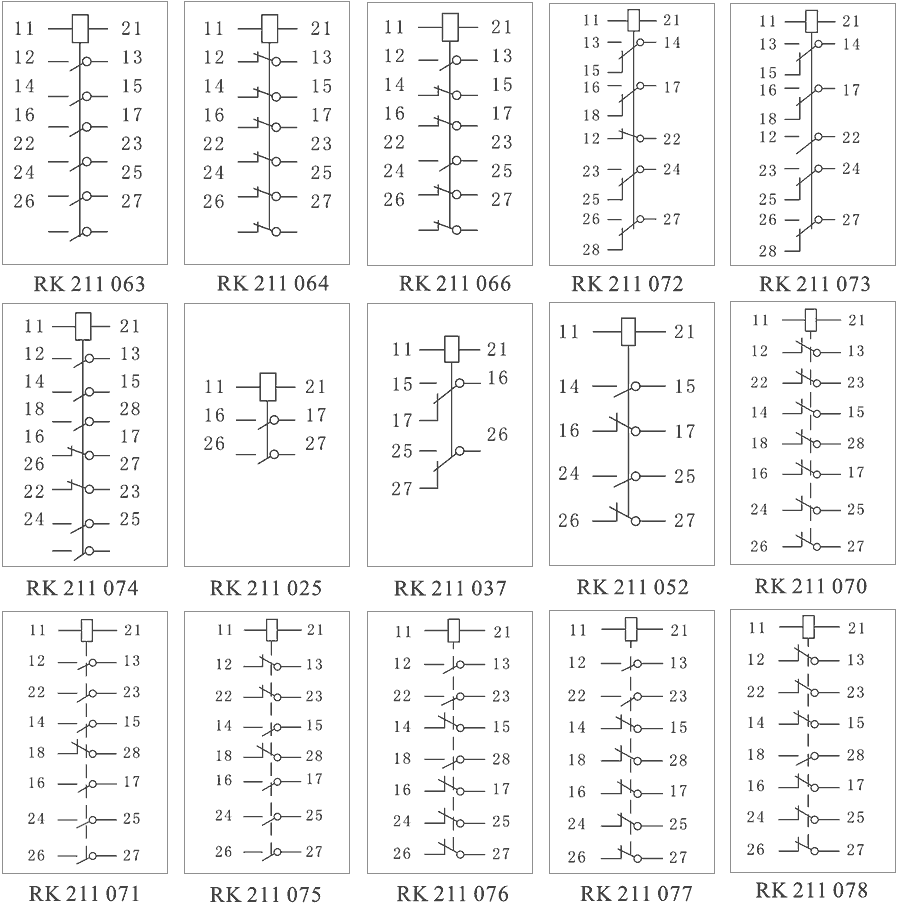

      接線圖
      RXMA1-RK211052内部接線圖
      RXMA1-RK211052技術參數
      額定參數
      額定工作電壓 DC:48V、110V、220V
      動作電壓 DC額定電壓<70%
      返回電壓 DC額定電壓>5%
      動作時間 <40ms
      功耗 <5W
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特點

      RXMA1-RK211052阻燃殼體

      RXMA1-RK211052靜态集成電路

      RXMA1-RK211052端子排接線

      RXMA1-RK211052導軌條安裝

      導軌安裝結構
      RXMA1-RK211052導軌安裝結構外形尺寸

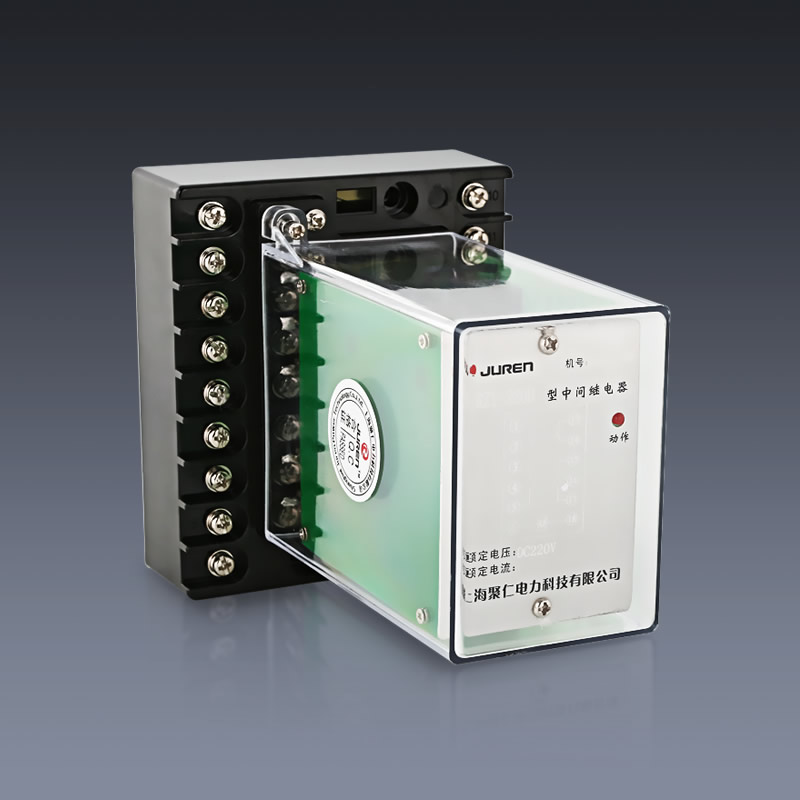

      RXMA1-RK211052凸出式固定結構
      RXMA1-RK211052凸出式固定安裝結構
      RXMA1-RK211052凸出式插拔結構
      RXMA1-RK211052凸出式插拔安裝結構
      RXMA1-RK211052嵌入式插拔結構
      RXMA1-RK211052嵌入式插拔安裝結構
