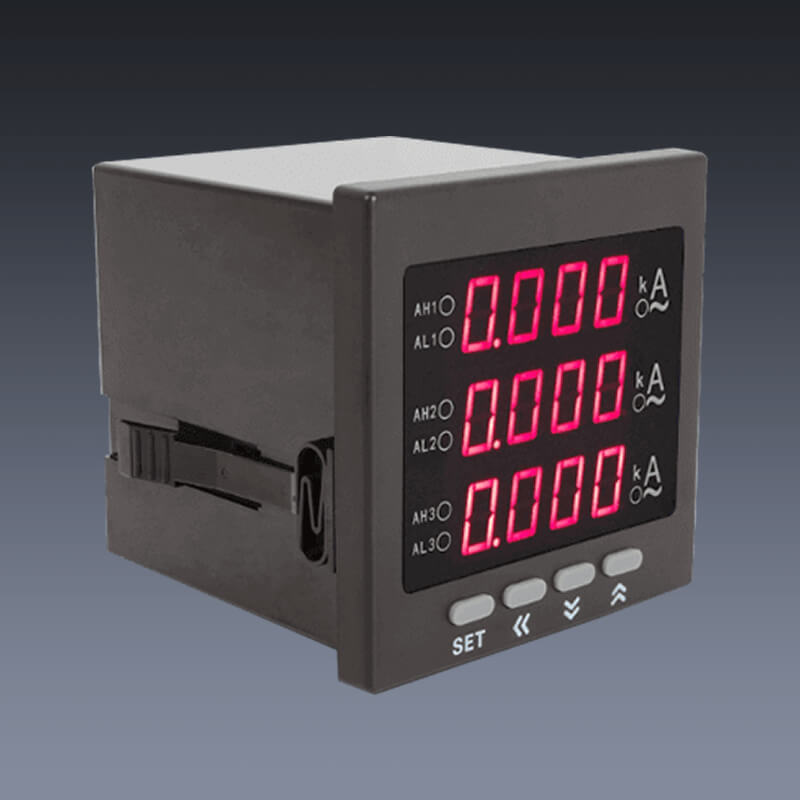

SJRL39系列智能型可編程三相電流表

所屬類别：單相電流表

3×AC測量範圍

0~5A(直接測量)，0~999.9kA(外附裝置)

準确度

±0.5%，量程+1字

測量顯示方式

三排四位LED數碼管顯示

顯示分辨力

最高為0.001A

輔助電源

AC/DC：85~264V

通訊接口

RS485通訊（MODBUS規約）

型号命名規則及功能含義

智能可編程三相電流表選型規格說明

用于電線路中的三相電流同時進行實時測量，并以數字直讀方式顯示。用一隻三相電流表即可完成三隻普通單相電流表才能完成的A相電流、B相電流、C相電流的測量任務。

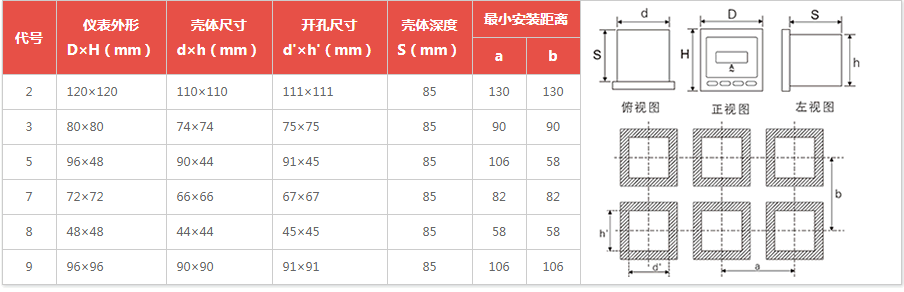

電力儀表殼體外形代号對應圖

外形及安裝開孔尺寸

智能可編程三相電流表技術參數

技術指标	參數
電流測量範圍	3×3AC 0～5A（直接測量）；3×AC 0～999.9kA（外附裝置）
輸入頻率範圍	45~65Hz
測量準确度	±0.5%量程+1字
電流顯示分辨力	最高為0.001A，小數點自動移位，A/kV單位自動切換
輔助電源(POWER)	AC/DC：85～264V
報警輸出	可對每路報警的上限和下限分别進行定義，獨立指示燈顯示報警狀态，但輸出端口共用一路。
變送輸出	一路變送，任選一路被測電量對應變送輸出。
通訊接口	RS485串行通訊，采用MODBUS_RTU通訊規約。
