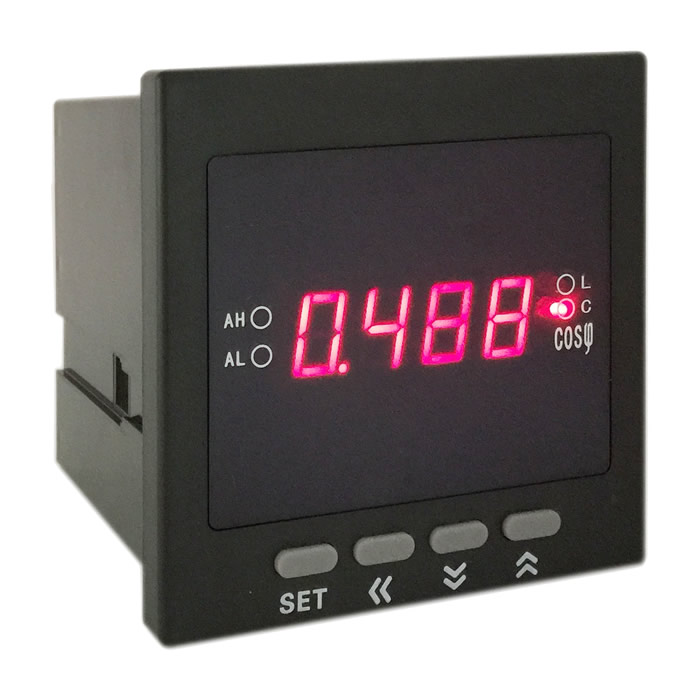

  • 智能型可編程數顯功率因數表
  • 文章類别:電力儀表
  • 文章概述
  • 智能型可編程數顯功率因數表主要用于對單相或三相用電線路中的功率因數(功率因數角度)值進行實時測量與指示,并通過RS485接口或模拟量變送輸出接口對被測電量數據進行遠傳。
  • 詢價留言

    • 智能型可編程數顯功率因數表用途
      智能型可編程數顯功率因數、相位表為新一代可編程智能表,主要用于對單相或三相用電線路中的功
      率因數、相位(功率因數角度)值進行實時測量與指示,并通過RS485接口或模拟量變送輸出接口對被測
      電量數據進行遠傳。
      智能型可編程數顯功率因數表産品規格
      ●采用模塊化設計方式,全SMT生産工藝
      ●電壓、電流互感器倍率可自由設置
      ●一路模拟量變送輸出功能(可選),輸出可任意編程設置為0~10mA、0~20mA、4~20mA
      ●一路上下限報警輸出或兩路開關量遙控輸出功能(可選),報警動作延遲時間可在0~60s範圍内任意設置
      ●RS485通訊輸出功能(可選),采用标準MODBUS-RTU通訊規約
      ●可同時具備一路模拟量變送、一路上下限報警和RS485通訊輸出功能
      ●兩路或四路開關狀态檢測功能(可選),配合RS485通訊實現開關狀态的”遙信”與”遙測”
      ●最大最小值查看功能
      智能型可編程數顯功率因數表輸出方式選擇
      X:顯示儀表,無輸出功能
      K:老龄产业觸點輸出
      B:模拟量變送輸出
      T: RS485通訊接口
      S:老龄产业觸點輸出+RS485通訊接口
      D: 模拟量變送輸出+RS485通訊接口
      N:老龄产业觸點輸出+模拟量變送輸出+RS485通訊
      智能型可編程數顯功率因數表安裝與接線
      3.1 有功功率測量顯示範圍:0~999W~999kW~9999MW(單位通過狀态指示燈自動切換)
      3.2 無功功率測量顯示範圍:0~999var~999kvar~9999Mvar(單位通過狀态指示燈自動切換)
      3.3 測量準确度:±0.5%FS±1字(有功功率)、±1.0%FS±1字(無功功率)
      3.4 額定輸入電壓:AC100V、220V、380V(互感器倍率自由設定)
      3.5 額定輸入電流:AC 1A或5A(互感器倍率自由設定)
      3.6 輸入信号頻率範圍:45.00~65.00Hz
      3.7 輸入回路功耗:電壓<1VA 、電流<0.5VA
      3.8 分辨力:最高為1W,小數點自動移位
      3.9 采樣速率:約3次/s
      3.10 溢出指示:顯示字符“HHHH”或“LLLL”
      3.11 極性指示:可顯示反向功率,負信号自動顯示“-”
      3.12 輔助電源:AC/DC 85~264V 功耗:<3VA
      3.13 報警輸出:上下限報警同一老龄产业輸出,觸點容量為AC250V/2A、DC30V/2A。
      3.14 變送輸出:可自由設置為DC0~10mA、0~20mA或4~20mA,準确度±0.5%FS,與信号輸入及
      輔助電源之間電氣隔離, 輸出負載電阻:≤250Ω
      3.15 通訊接口:RS485串行通訊,采用MODBUS_RTU通訊規約
      3.16 通訊波特率:1200bit/s、2400bit/s、4800bit/s、9600bit/s可選
      3.17 工作環境:溫度-10~50℃,濕度≤85%RH的無腐蝕性場合
