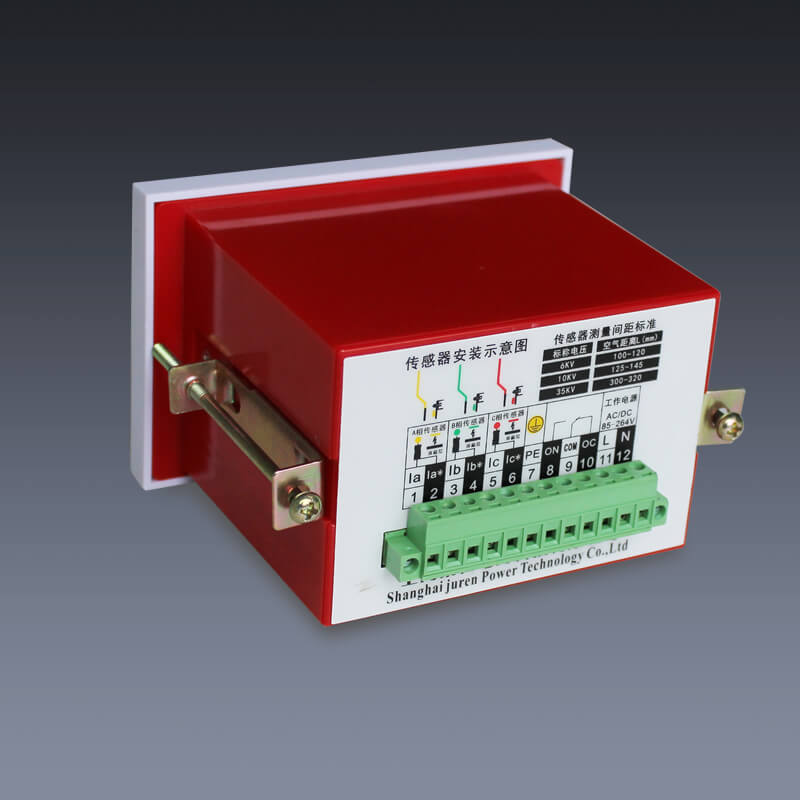

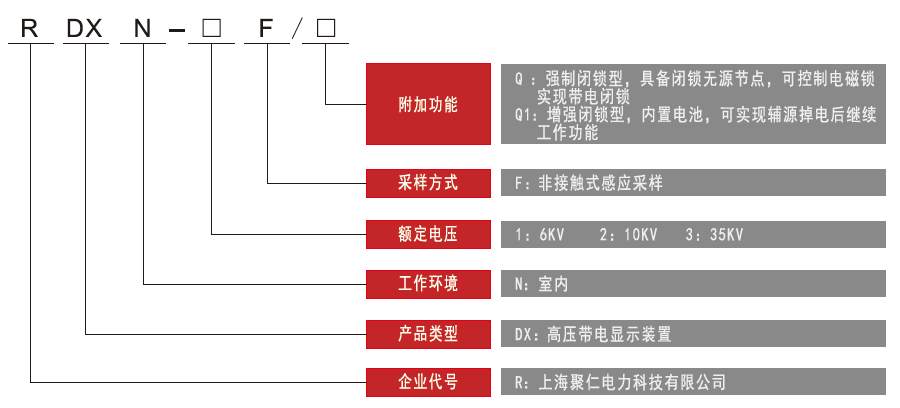

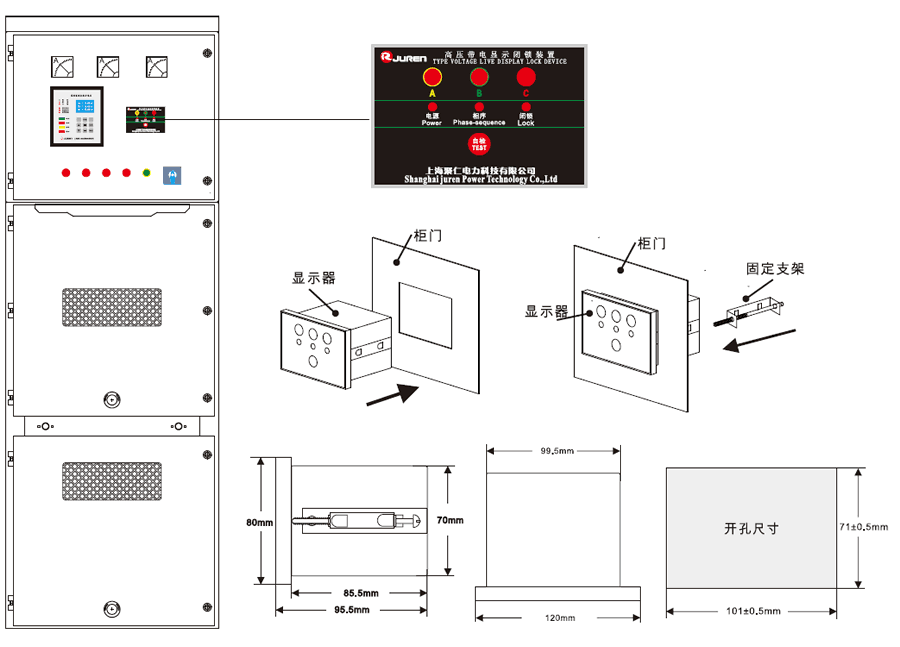

RDXN-□F高壓帶電顯示閉鎖裝置是一種新型的用于6KV、10KV、35KV電壓等級的非接觸性感應式高壓帶電檢測裝置。用于進線母線、斷路器、主變、開關櫃及其它需要顯示的是否帶電的地方。非接觸性高壓帶電顯示閉鎖裝置結構緊湊，内部元件集成度高，具有體積小，重量輕等優點，采用闆前開孔式安裝，占用空間小，可方便安裝在控制櫃内。信号采用低壓小信号傳輸，相較于傳統接觸式帶電顯示裝置的信号采集方式，極大的降低了接觸風險。
準确度高
非接觸式高壓帶電顯示閉鎖裝置能夠準确判斷帶電情況。系統中高壓帶電時，接觸式高壓帶電裝置能可靠閉鎖并指示，當任意一相或兩相失電時，能準确指示帶電相，接觸式高壓帶電閉鎖裝置不會解鎖。
完善的自檢功能
非接觸式高壓帶電顯示裝置能對軟、硬件系統進行自檢，可防止由于硬件損壞及内部故障而造成的誤指示。當主機檢測到有外接電源時電源指示燈長亮指示，當沒有外接電源時，主機電源指示燈閃爍指示。
安全性高

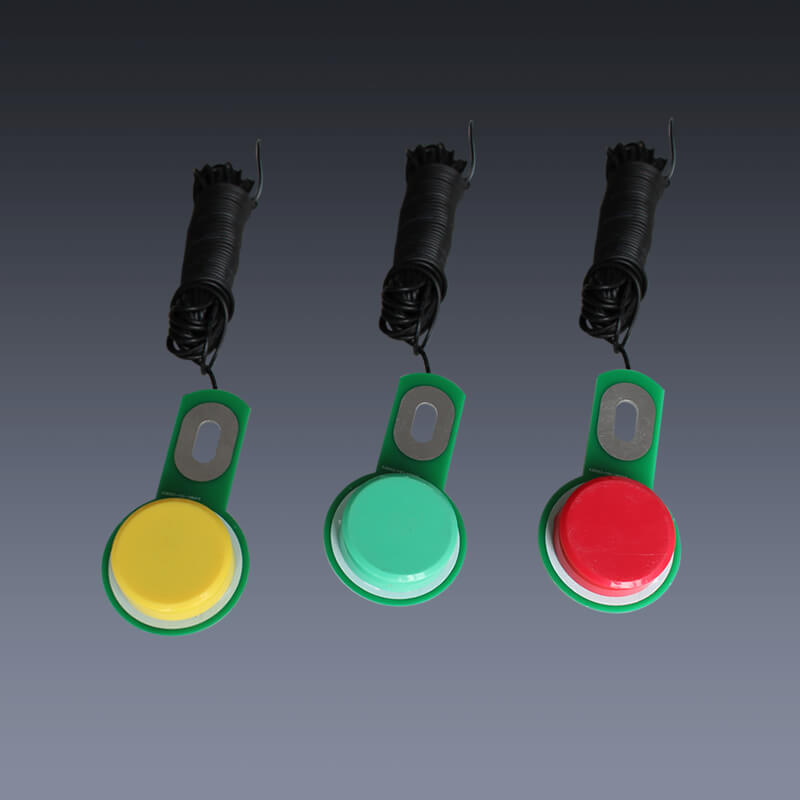

采用傳感器非接觸式測量，避免接觸式傳感器因老化造成短路、甚至爆炸的安全事故的發生，體現非接觸式的安全可靠性；且控制器采用多種隔離及抗幹擾措施，并通過嚴格的電磁兼容測試，能夠可靠的在高壓電氣設備中運行。
| 項目 | 參數 |
| 額定電壓 | 6KV、10KV、35KV |
| 額定頻率 | 50Hz、60Hz |
| 工作電源 | AC：85V～265V 、DC：100V～370V |
| 響應時間 | ≤1s |
| 防護等級 | IP4X |
| 顯示元件壽命 | >50000h |
| 聯鎖信号輸出單元壽命 | >10000次 |
| 整機功耗 | <2W |
| 運行溫度 | -20℃～＋55℃ |
| 存儲溫度 | -25℃～＋70℃ |
| 相對濕度 | ≤75% |
| 海拔高度 | ≤1000m |

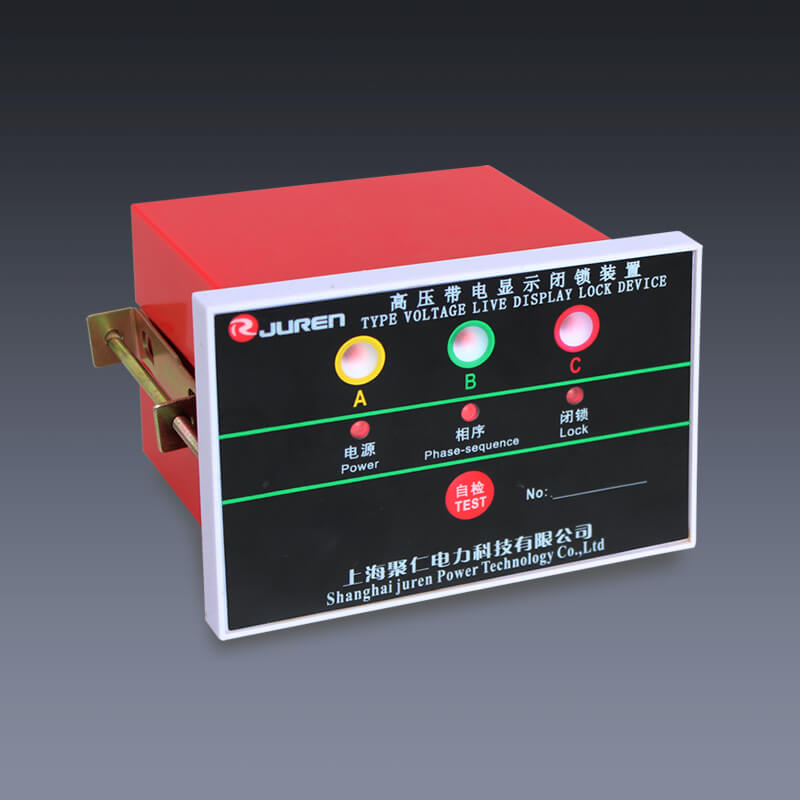

| 項目 | 狀态 | 說明 |
| A、B、C帶電指示燈 | 亮 | 該相帶電 |
| 滅 | 該相不帶電 | |
| 非接觸式帶電顯示裝置電源指示燈 | 亮 | 輔助電源工作正常 |
| 閃爍 | 輔助電源工作不正常 | |
| 相序指示燈 | 亮 | 相序錯誤 |
| 滅 | 相序正常 | |
| 閉鎖指示燈 | 亮 | 非接觸式高壓帶電顯示裝置處于閉鎖狀态 |
| 滅 | 非接觸式高壓帶電顯示裝置處于解鎖狀态 | |
| 自檢按鈕 | 短按 | 靈敏度調節 |
| 按下>2S | 進入自檢程序 | |
| 按下>15S | 進入、退出休眠狀态 |
