測量範圍
45～55Hz
測量誤差
≤0.02Hz
輸入電壓量程
AC10～120V或AC10～400V
輸入電流量程
5A或1A
通信接口
RS232和RS485
适用範圍
光伏電站
32位DPS 采用DSP+ARM+CPLD内核，處理速度快，軟件功能豐富。
通訊方式 RS232和RS485通信接口（MODBUS規約）
測試通道多 配置靈活，最多可測量8路×3相電壓信号，8路×3相電流信号。
精度高 采用高精度A/D（16位），采集速率12.8kHz，基準算法。
存儲功能 内置512M内存，每通道可以連續存儲4個月的曆史數據。
操作方便 采用中文界面，簡潔的按鍵操作，用戶使用方便。

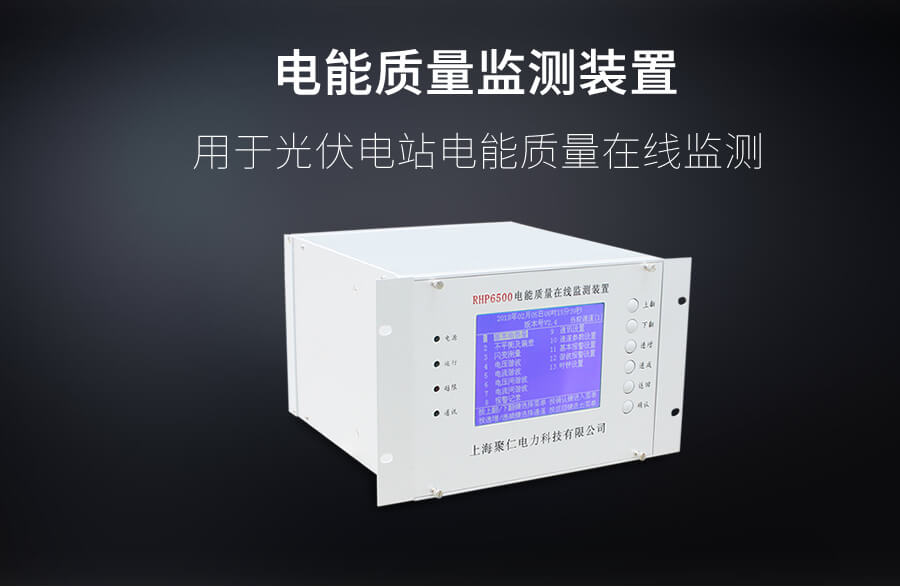

随着我國國民經濟的蓬勃發展，電力負荷急劇加大，特别是電力電子轉流設備、電氣化鐵路、電弧爐等等沖擊性和非線性負荷容量的不斷增長，使得電力系統的電能質量日益惡化。使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題情況日趨嚴重。從而引起變壓器過熱、網損增加、計量儀表誤差、通訊幹擾，不但使得供用電設備本身安全性降低，而且嚴重威脅着電力系統的安全和經濟運行。電能質量在線監測裝置解決了電力負荷急劇加大，特别是沖擊性和非線性負荷容量的不斷增長，使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題。适用于變電站、風電場、光伏電站等大型廠礦企業的供電系統。
| 序号 | 功能說明 |
| 1 | 測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電 壓波動和閃變、三相電壓允許不平衡度、電網諧波 |
| 2 | 應用小波變換測量分析非平穩時變信号的諧波。 |
| 3 | 測量分析各種用電設備在不同運行狀态下對公用電網電能質量 |
| 4 | 負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、頻率、相位等電力參數的變化趨勢。 |
| 5 | 電力設備調整及運行過程動态監視，幫助用戶解決電力設備調整及投運過程中出現的問 題。 |
| 6 | 測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因 |
| 7 | 測試分析電力系統中無功補償及濾波裝置動态參數并對其功能和技術指标作出定量評 價 |
| 8 | 在線式、多參數、大容量、高精度及近代信号分析理論的應用等特點，使儀器可廣泛地應用于輸配電、電力電子、電機拖動等領域 |
| 測量範圍 | 45～55Hz，中心頻率50Hz |
| 測量條件 | 信号基波分量不小于80％F.S. |
| 測量誤差 | ≤0.02Hz |
| 輸入電壓量程 | AC10～120V或AC10～400V |
| 輸入電流量程 | 5A或1A |
| 基波電壓和電流幅值 | 基波電壓允許誤差≤0.5％F.S. |
| 基波電流允許誤差 | ≤1％F.S. |
| 三相電壓不平衡度誤差 | ≤0.2％ |
| 三相電流不平衡度 | ≤1% |
| 電壓偏差誤差 | ≤0.2％ |
| 電壓變動誤差 | ≤0.2％ |
| 功率偏差 | ≤5％ |
| 閃變誤差 | ≤5％ |
