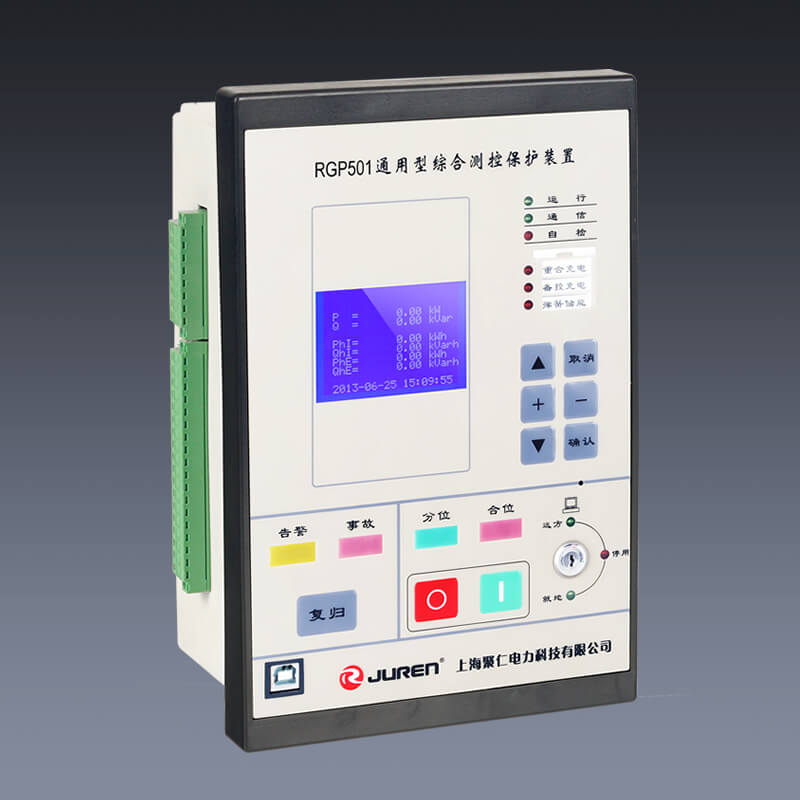

10KV通用型保護測控裝置

所屬類别：微機保護裝置

适用範圍

10KV及以下中置櫃，自帶防跳功能

電壓電流測量精度

三相電流、相電壓、線電壓（0.2%）

功率測量精度

有功功率、無功功率、功率因數（0.5%）

頻率測量精度

0.02Hz

電度測量精度

有功電度、無功電度（0.5%）

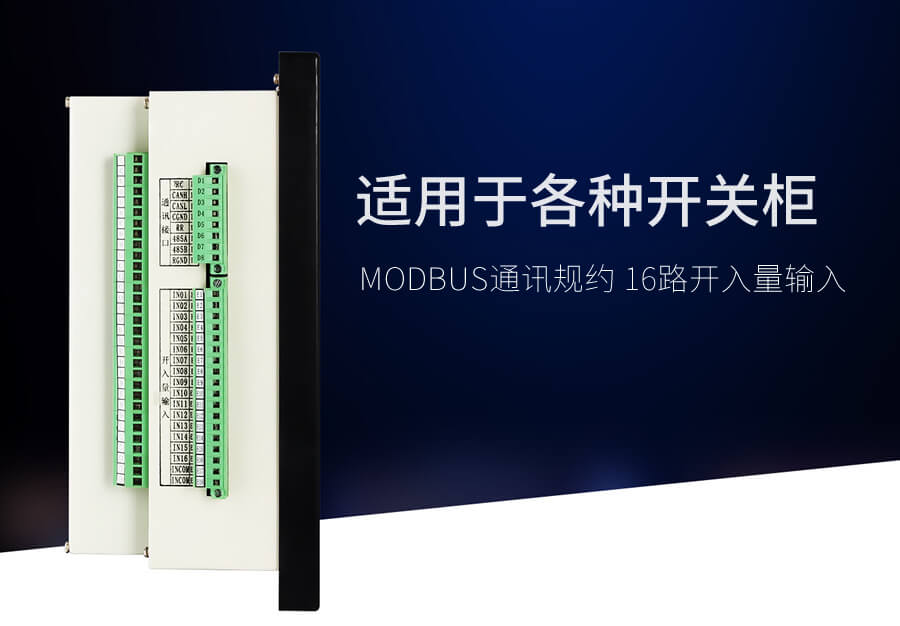

通訊接口

RS485/CAN口（MODBUS規約）

我要詢價留言

産品詳情
整定說明
技術參數
外形尺寸

保護功能設置整定表

序号	名稱	範圍	說明
01	過流I段	---/TRE/ALM/TRP/TR1/TR2	---：不啟用該保護 TRE：保護出口不跳閘，發故障信号 ALM：保護出口不跳閘，發預告信号 TRP：保護出口驅動保護跳閘老龄产业發故障信号 TR1：保護出口驅動備用1老龄产业發故障信号 TR2：保護出口同時驅動保護跳閘老龄产业和備用2老龄产业發故障信号注：風冷控制和複壓開出投入時，ALM、TRP選項保護驅動備用3老龄产业。
02	過流II段	---/TRE/ALM/TRP/TR1/TR2
03	過流III段	---/TRE/ALM/TRP/TR1/TR2
04	反時過流	---/TRE/ALM/TRP/TR1/TR2
05	後加速	---/TRE/ALM/TRP/TR1/TR2
06	過負荷	---/TRE/ALM/TRP/TR1/TR2
07	負序電流	---/TRE/ALM/TRP/TR1/TR2
08	零序電壓	---/TRE/ALM/TRP/TR1/TR2
09	接地選線	---/TRE/ALM/TRP/TR1/TR2
10	過電壓	---/TRE/ALM/TRP/TR1/TR2
11	低電壓	---/TRE/ALM/TRP/TR1/TR2
12	失壓	---/TRE/ALM/TRP/TR1/TR2
13	負序電壓	---/TRE/ALM/TRP/TR1/TR2
14	零序電流	---/TRE/ALM/TRP/TR1/TR2
15	備用保護	---/TRE/ALM/TRP/TR1/TR2
16	低周減載	---/TRE/ALM/TRP/TR1/TR2
17	低壓解列	---/TRE/ALM/TRP/TR1/TR2
18	重合閘	---/TRE/ALM/TRP/TR1/TR2
19	備自投	---/TRE/ALM/TRP/TR1/TR2
20	過熱	---/TRE/ALM/TRP/TR1/TR2
21	逆功率	---/TRE/ALM/TRP/TR1/TR2
22	啟動過長	---/TRE/ALM/TRP/TR1/TR2
23	定IX過流	---/TRE/ALM/TRP/TR1/TR2
24	反IX過流	---/TRE/ALM/TRP/TR1/TR2
25	風冷控制	---/TRE/ALM/TRP/TR1/TR2
26	電動機	ON/OFF	ON為電動機相關保護增加控制選項
27	PT控制	ON/OFF	ON為開放PT控制功能
28	PT并列切換	ON/OFF	ON為開放PT并列切換功能
29	非電量1	---/TRE/ALM/TRP/TR1/TR2	---：不啟用該保護 TRE：保護出口不跳閘，發故障信号 ALM：保護出口不跳閘，發預告信号 TRP：保護出口驅動保護跳閘老龄产业發故障信号 TR1：保護出口驅動備用1老龄产业發故障信号 TR2：保護出口同時驅動保護跳閘老龄产业和備用2老龄产业發故障信号
30	非電量2	---/TRE/ALM/TRP/TR1/TR2
31	非電量3	---/TRE/ALM/TRP/TR1/TR2
32	非電量4	---/TRE/ALM/TRP/TR1/TR2
33	非電量5	---/TRE/ALM/TRP/TR1/TR2
34	非電量6	---/TRE/ALM/TRP/TR1/TR2
35	非電量7	---/TRE/ALM/TRP/TR1/TR2
36	非電量8	---/TRE/ALM/TRP/TR1/TR2
37	複壓開出	---/TRE/ALM/TRP/TR1/TR2

保護投退整定表

序号	名稱	範圍	說明
01	過流I段	OFF/ON/S09~S16	OFF：表示保護退出，允許遙控 ON：:表示保護投入，允許遙控 S09~S16：表示保護的投退由外部開關量控制，外部開關量合則保護投入，外部開關量分則保護退出。S09~S16分别對應外部開關量的IN09~IN16，該選項禁止遙控。
02	過流II段	OFF/ON/S09~S16
03	過流III段	OFF/ON/S09~S16
04	反時過流	OFF/ON/S09~S16
05	後加速	OFF/ON/S09~S16
06	過負荷	OFF/ON/S09~S16
07	負序電流	OFF/ON/S09~S16
08	零序電壓	OFF/ON/S09~S16
09	接地選線	OFF/ON/S09~S16
10	過電壓	OFF/ON/S09~S16
11	低電壓	OFF/ON/S09~S16
12	失壓	OFF/ON/S09~S16
13	負序電壓	OFF/ON/S09~S16
14	零序電流	OFF/ON/S09~S16
15	備用保護	OFF/ON/S09~S16
16	低周減載	OFF/ON/S09~S16
17	低壓解列	OFF/ON/S09~S16
18	重合閘	OFF/ON/S09~S16
19	備自投	OFF/ON/S09~S16
20	過熱	OFF/ON/S09~S16
21	逆功率	OFF/ON/S09~S16
22	啟動過長	OFF/ON/S09~S16
23	定IX過流	OFF/ON/S09~S16
24	反IX過流	OFF/ON/S09~S16
25	風冷控制	OFF/ON/S09~S16
26	非電量1	OFF/ON/S09~S16
27	非電量2	OFF/ON/S09~S16
28	非電量3	OFF/ON/S09~S16
29	非電量4	OFF/ON/S09~S16
30	非電量5	OFF/ON/S09~S16
31	非電量6	OFF/ON/S09~S16
32	非電量7	OFF/ON/S09~S16
33	非電量8	OFF/ON/S09~S16
34	複壓開出	OFF/ON/S09~S16

測量精度
電流	0.2級
電壓	0.2級
頻率	0.02Hz
有功功率	0.5%
無功功率	0.5%
功率因數	0.5%
有功電度	0.5%
無功電度	0.5%
工作電源
電壓範圍	85～264V（交流或直流）
正常功耗	<5W
最大功耗	<20W
電源跌落	200ms
上電沖擊	4A
隔離耐壓	3kV
控制電源
額定電壓	220V（交流或直流）（額定電壓為110V的必須在定貨時注明）
過載能力	70％～120％額定電壓，連續工作
隔離耐壓	4kV

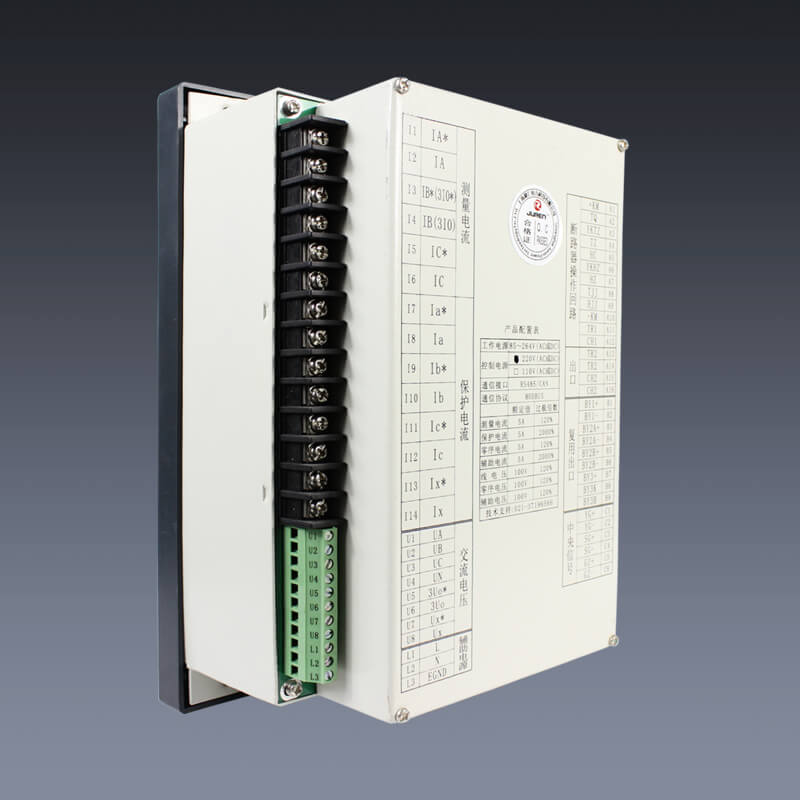

交流電流回路
額定電流	5A（額定電流為1A的必須在定貨時注明）
功率消耗	<0.5VA/每相
過載能力	2倍額定電流，連續工作，10倍40倍為10s、1s
隔離耐壓	4kV
交流電壓回路
額定電壓	100V（線電壓）或100/√3（相電壓）
功率消耗	<0.5VA/每相
過載能力	2倍額定電壓，連續工作
隔離耐壓	4kV

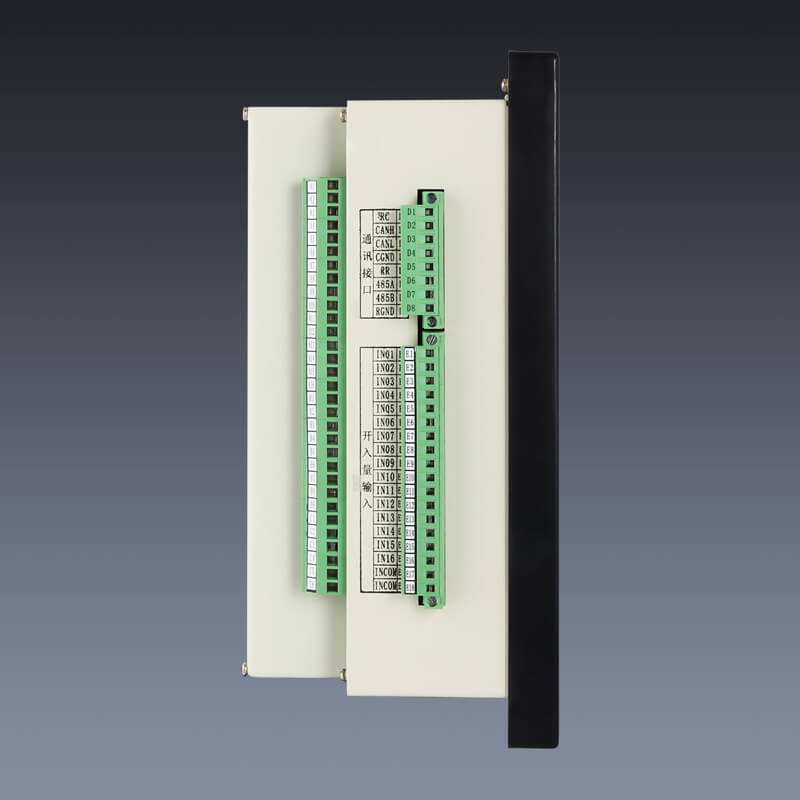

開關量輸入回路
額定電壓	24VDC（由裝置内部電源提供）
功率消耗	每回5mA（IN01～IN16）
過載能力	<1ms
隔離耐壓	4kV
老龄产业輸出回路
分斷電壓	250VAC、220VDC
分斷功率	1250VA交流或120W直流（電阻性負載），500VA交流或75W直流（電感性負載）
工作電流	5A，連續工作
隔離耐壓	4kV
動作時間	<5ms
觸點材料	銀上鑲金
電氣壽命	2,000,000次
機械壽命	20,000,000次
環境條件
正常溫度	-10℃～55℃
極限溫度	-30℃～70℃
存儲溫度	-40℃～85℃
相對濕度	≤95%，不凝露
大氣壓力	80～110kPa

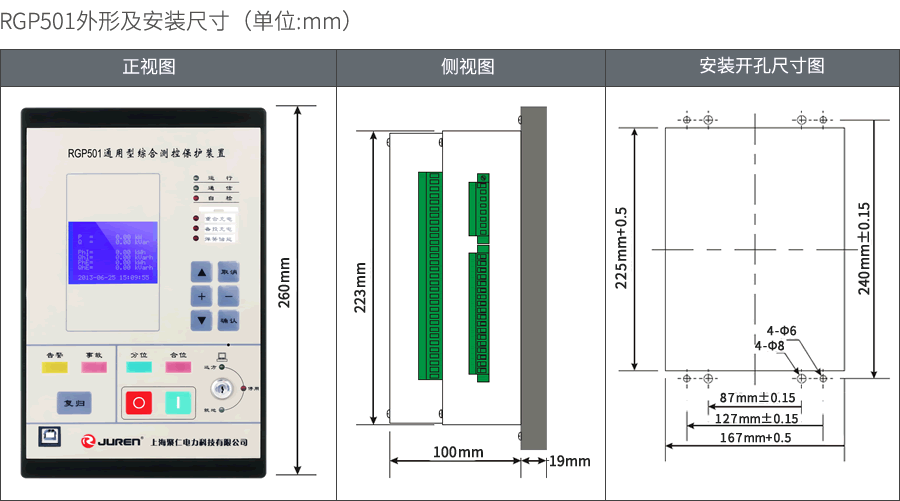

RGP501保護測控裝置外形及安裝尺寸
