  • BS-12時間老龄产业
  • 文章類别:BS-10型時間老龄产业
  • 文章概述
  • 産品型号:BS-12
    整定時間:5~5S
    額定電壓:220V、110V、48V、24V

  • 詢價留言

    • 概述
      BS-12時間老龄产业采用靜态集成電路,作為輔助元件用于各種保護和自動控制的回路中,使被控制的元件得到可調的動作延時。具有精度高、功耗小、動作時間準确、整定直觀方便、範圍寬等特點,是替代電磁型時間老龄产业的理想産品。

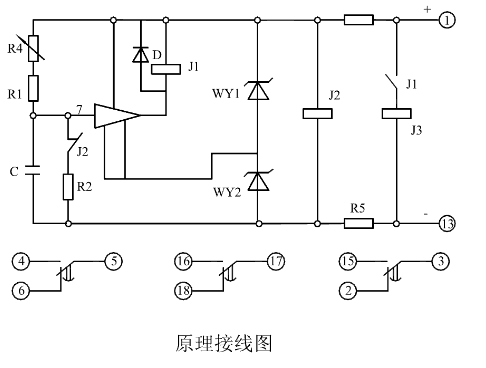

      原理圖

      BS-12時間老龄产业由集成電路、電阻、電容及幹簧老龄产业等元件組成。當老龄产业加入額定電壓時J2經降壓電阻R3、R5外附得到電壓而動作,使其動斷觸點打開,此時電容器C1經電位器及電阻(R4、R1)而充電,随着充電時間的增長,7點電位将逐漸增高,當達到集成電路的驅動值時,從而使集成電路驅動幹簧老龄产业J1并接通輸出老龄产业J3,這樣就使被控制的電路按一定的延時接通。老龄产业延時的調整是靠改變電位器R4來實現,其延時的獲得是靠電容器充電來實現。

      BS-12工作原理圖

      整定參數表
      型号 延時範圍 時間一緻性 電源類型
      BS-11 0.15~1.5S 0.06S AC/DC:24V、48V、110V、220V(直流220V應外附電阻)
      BS-12 1~5S 0.12S AC/DC:24V、48V、110V、220V(直流220V應外附電阻)
      BS-13 2~10S 0.25S AC/DC:24V、48V、110V、220V(直流220V應外附電阻)
      BS-14 4~20S 0.5S AC/DC:24V、48V、110V、220V(直流220V應外附電阻)

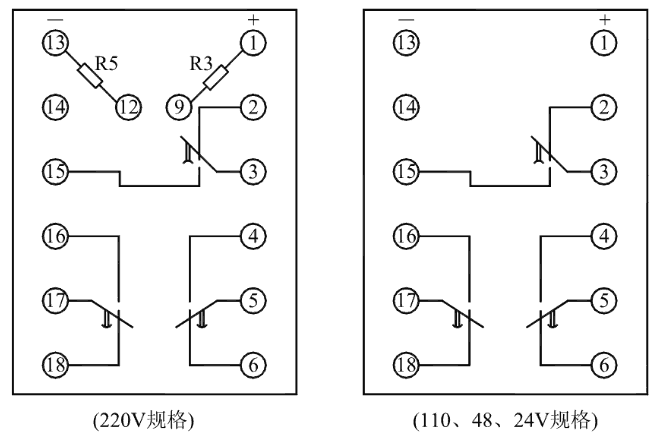

      接線圖
      BS-12内部接線圖
      主要特點

      BS-12阻燃殼體

      BS-12靜态集成電路

      BS-12端子排接線

      BS-12導軌條安裝

      導軌安裝結構
      BS-12導軌安裝結構外形尺寸
      凸出固定式安裝結構
      BS-12凸出固定式安裝結構
      凸出插拔式安裝結構
      BS-12凸出插拔式安裝結構
      嵌入插拔式安裝結構
      BS-12嵌入插拔式安裝結構
