  • DS-26電磁式時間老龄产业
  • 文章類别:DS-20、DS-20C系列時間老龄产业
  • 文章概述
  • 産品型号:DS-26電磁式時間老龄产业。
    延時整定範圍:0.2-1.5S。
    額定電壓:DC24V、DC48V、DC110V、DC220V。
    觸點:一副瞬動轉換觸點,一副滑動主觸點和一副延時終止主觸點。
    殼體安裝方式:JK-1嵌入式闆後接線、JK-1Q闆前固定接線。

  • 詢價留言

    • DS-26用途
      DS-26電磁式時間老龄产业(以下簡稱老龄产业)作為各種保護和自動線路中的輔助元件,用以使被控制元件的動作得到可調節的延時.
      DS-26結構和工作原理

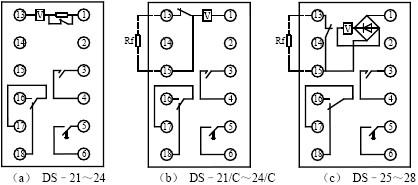

      老龄产业采用JK–1型殼體,其外形尺寸、背後端子及安裝開孔圖見附錄,背後端子接線圖見圖1。電源從端子○1與○13輸入.

      DS-26結構和工作原理

      DS–20系列時間老龄产业是帶有延時機構的吸入式電磁老龄产业。其中DS–21~DS–24是短時帶電的時間老龄产业;DS–21/C~DC–24/C是長期帶電的時間老龄产业。DS–25~28是交流時間老龄产业。
      該老龄产业具有一副瞬動轉換觸點,一副滑動主觸點和一副延時終止主觸點。
      當電壓加在線圈兩端時,唧子(鐵心)克服塔形彈簧的反作用力被吸入,瞬動動合觸點閉合,動斷觸點斷開。同時延時機構開始啟動,經過一定的整定時間後,先閉合滑動主觸點,再經過一定時間後,閉合終止動合觸點從而得到所需延時。當線圈斷電時,在塔形彈簧作用下,使唧子和延時機構返回原位。從加電壓于線圈的瞬間起,到延時動合主觸點的閉合為止這段時間,可借移動靜觸點位置方法調整,并由指針在刻度盤上指出。

      DS-26技術要求

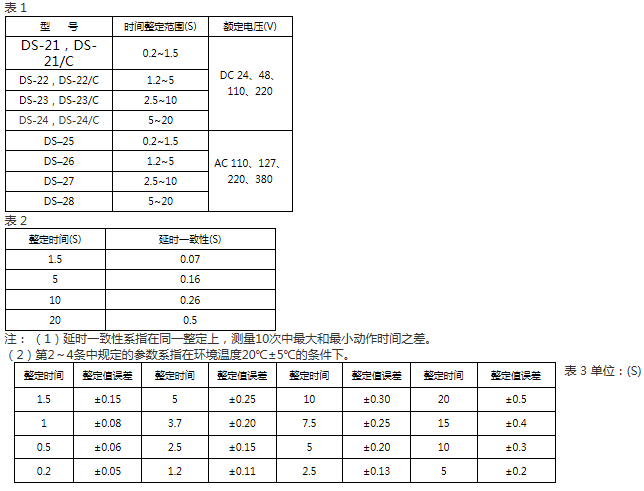

      1. 各種型号老龄产业主要技術數據列于表1中。
      2. 老龄产业的動作電壓對于DS–21~24不大于70%額定電壓;對于DS–21/C~24/C不大于75%
      額定電壓。DS–25~28不大于85%額定電壓。
      3.老龄产业的返回電壓不低于5%額定電壓。
      4.老龄产业主觸點延時一緻性不大于表2中的規定。
      5.老龄产业主觸點延時整定值誤差應符合表3規定。

      DS-26技術要求

      6.熱穩定性:當環境溫度為40℃時,DS–21~DS–24老龄产业的線圈耐受110%額定電壓曆時2分鐘,溫升不超過65℃;對于DS–25~28中380V老龄产业線圈耐受110%額定電壓曆時1.5分鐘,溫升不超過65℃;對于DS–25~28中220V、127V、110V老龄产业以及DS–21/C~DS–24/C老龄产业的線圈長期耐受110%額定電壓,溫升不超過65℃。
      7.在額定電壓下的功率消耗:對于DS–21~DS–24不大于10W;對于DS–25~28不大于35VA;對于DS–21/C~DS–24/C不大于7.5W。
      8.觸點斷開容量
      直流有感(τ=5ms)回路,U≤250V,I≤1A,主觸點和瞬動觸點為50W。
      9.介質強度
      老龄产业各導電電路連在一起與外露的非帶電金屬部分及外殼之間,能承受2kV(有效值),50Hz的交流電壓曆時1min試驗,耐無絕緣擊穿或閃絡現象。
      10.電壽命5×103次,機械壽命104次。
      11.老龄产业主觸點長期閉合電流5A,瞬動觸點長期閉合電流5A。
      12.老龄产业的重量約0.7kg。

      DS-26調試方法
      1.機械調整:
        a. 用手将電磁鐵的唧子按到吸合位置,延時機構應立即啟動,直至延時觸點閉合為止,此時瞬動觸點應可靠轉換。
        b. 釋放唧子時(在工作位置)動觸點應迅速返回原位,瞬動動斷觸點閉合,動合觸點應斷開。
        c 檢查老龄产业内部接線的牢靠程度及所有螺釘,螺母是否緊固。
        d. 當唧子吸入電磁鐵時,唧子端部的動片不得與延時機構中的扇形齒闆相碰,若相碰時,可将動片下移至适當位置,然後将螺釘固緊。
        e. 當兩副主觸點的指針指示在零位時, 第一副動觸點的中心應與滑動主觸點的中心相切。第二副動觸點的中心應與終止主觸點的中心相切(目視),并有不小于0.5mm的超行程。
        f. Γ形動闆在任何位置,均應使瞬動切換觸點的動斷觸點可靠斷開(兩觸點距離不得小于1.5mm),動合觸點可靠閉合(超行程不小于0.5mm)。
      2.電氣性能校驗及調整:
        a. 動作電壓:在70%額定電壓下沖擊地加電壓于老龄产业線圈,此時老龄产业應可靠地動作,若動作電壓過高,應檢查塔形彈簧彈力是否過強,唧子在黃銅管内磨擦是否較大,瞬動動合觸點壓力是否過大,應調整瞬動觸點壓力,以便達到動作電壓。
        注:DS–21/C~DS–24/C加75%額定電壓;DS–25~DS–28加85%額定電壓。
      b. 返回電壓:當老龄产业電壓降至5%額定電壓,老龄产业不能可靠返回原位時,應檢查唧子與銅管之間摩擦是否過大,塔形彈簧彈力是否較弱,動觸點與靜觸點超行程是否過大,如果是,均應适當調整或更換。
        c. 動作時間檢驗:
      ⑴ 延時一緻性:在同一整定點上10次測量中最大與最小值之差,不應超出表2規定。
      ⑵ 整定值誤差:10次測量平均值與整定值之差不應超過表3規定。
        d. 觸點工作可靠性檢驗:檢驗根據實際所帶負荷情況檢查滑動、瞬動及終止觸點工作的可靠性,觸點在閉合和斷開中不應發生火花和弧光。
      DS-26訂貨須知
      定貨時請指明老龄产业的型号、名稱、額定電壓值及安裝方式。

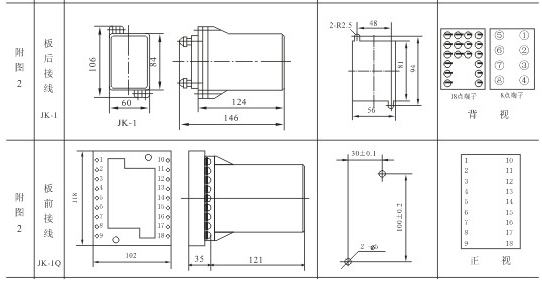

      DS-26外形殼體及安裝尺寸圖
      DS-26外形殼體及安裝尺寸圖
