  • DDP-202雙位置中間老龄产业
  • 文章類别:GLS型雙位置中間老龄产业
  • 文章概述
  • 産品型号:DDP-202
    額定電壓:48V、110V、220V(AC/DC)
    觸點形式:2常開2轉換
    安裝結構:導軌安裝

  • 詢價留言

    • 概述
      DDP-202用于交直流操作的各種保護和自動控制的裝置中,作為切換閉鎖元件。DDP-202安裝方式采用35mm導軌條安裝,殼體為歐規殼體。而老式的雙位置中間老龄产业一般采用凸出式固定結構、凸出式插拔結構、嵌入式插拔結構。這三種殼體的體積比較大,而且安裝時需要在開關櫃上要預先開孔,因為每個廠家的老龄产业的開孔尺寸大小不一樣,往往在選型上出現偏差,就會導緻孔位太大或者太小,而采用導軌安裝的雙位置中間老龄产业,隻需要在開關櫃内安裝導軌條無需開孔并支持多個拼接。

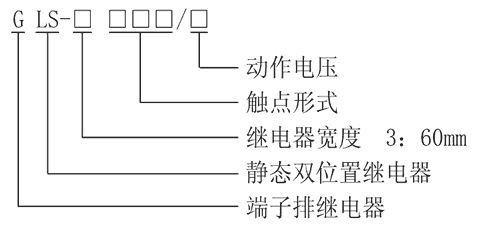

      型号及含義
      DDP-202型号分類及含義
      DDP-202采用進口雙位置老龄产业組成,不需要繁瑣的機械調整。具有安全可靠,并有分閘、合閘指示等特點。其分閘、合閘線圈由電流啟動或電壓啟動,可方便地安裝在各類導軌上。
      DDP-202技術參數
      額定參數
      直流額定電壓 24V、110V、220V可選
      交流額定電壓 24V、110V、220V、380V可選
      動作電壓 <70%額定電壓
      動作時間 <30ms
      功耗 <6W
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米

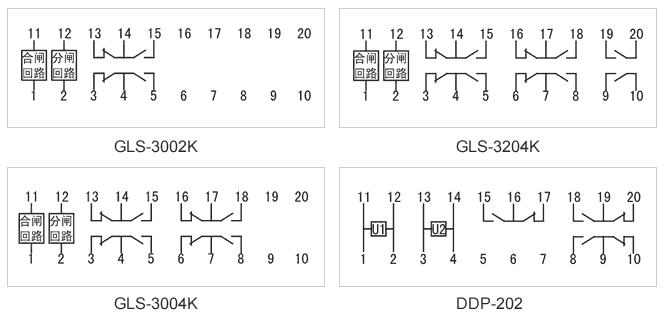

      接線圖
      DDP-202内部接線圖
      DDP-202觸點形式及動作時間
      型号 觸點形式 動作時間 額定電壓
      GLS-3002K 2轉換 <30ms AC/DC:12V、48V、110V、220V
      GLS-3204K 2常開4轉換 <30ms AC/DC:12V、48V、110V、220V
      GLS-3004K 3常開4轉換 <30ms AC/DC:12V、48V、110V、220V
      DDP-202 2常開2轉換 <30ms AC/DC:12V、48V、110V、220V
      主要特點

      DDP-202阻燃殼體

      DDP-202導軌安裝

      DDP-202靜态集成電路

      DDP-202端子排接線

      DDP-202外形尺寸圖
      外形尺寸圖
