  • DZS-16BG電流保持中間老龄产业
  • 文章類别:DZS-10B(G)型延時中間老龄产业
  • 文章概述
  •
  • 詢價留言

    • DZS-16BG概述
      DZS-16BG老龄产业屬于延時中間老龄产业,主要用于各種保護和自動控制回路中,以增加保護和控制線路的觸點數量和觸點容量。
      DZS-16BG工作原理
      老龄产业分為動作延時和返回延時兩種。在老龄产业線圈上面或下面裝有阻尼環,當線圈通電或斷電時,阻尼環中感應電流所産生的磁通阻礙主磁通的增加或減少,由此獲得老龄产业動作延時或返回延時。
      技術參數
      ●DZS-16BG老龄产业的額定技術數據如下表所示:

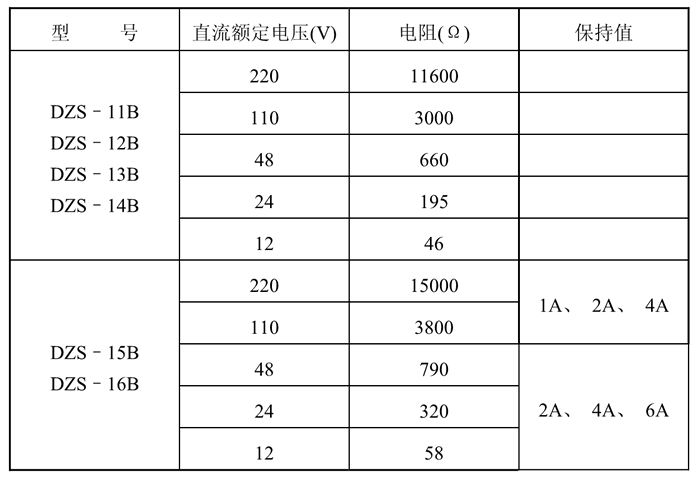

      DZS-16BG額定技術數據
      ●額定電壓:DC 220V、110V、48V、24V、12V。
      ●額定電流:1A、2A、4A、6A。
      ●動作值:不大于額定電壓的70%,返回電壓不小于額定電壓的2%,(返回延時老龄产业此項不要求)。
      ●保持值:保持電流不大于80%額定電流。
      ●返回值:不小于額定值的5%。
      ●動作延時:在額定電壓下不小于0.06s。
      ●返回延時:在通電時間不小于0.5s然後斷開電源,其返回時間不小于0.4s,不大于3秒。
      ●保持電流:不大于額定電流的80%。
      ●功率消耗:額定電壓下不大于5W。
      ●熱性能:當周圍環境溫度為40℃時,老龄产业電壓工作(或電流保持)繞組應能長期承受110% 額定工作電壓(或額定保持電流)值,其最高允許溫升應不超過65℃。
      ●觸點長期允許接通電流:5A。
      ●觸點斷開容量:在直流有感回路(τ=5ms),U≤250V,I≤1A為50W;在交流(cosφ= 0.4)回路,U≤250V,I≤1A為250VA。
      ●電壽命:5×103次。
      ●機械壽命:2.5×104次。
      DZS-16BG端子接線圖

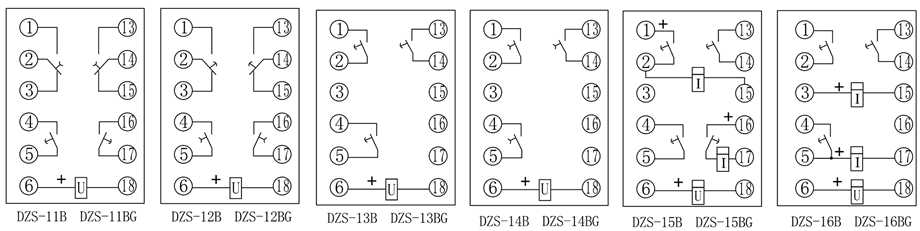

      DZS-16BG内部接線圖
      DZS-16BG調試方法
      1、動觸點與靜觸點間隙不小于2mm。動作電壓應調整在額定電壓的35%~70%範圍内。
      2、動合觸點閉合後壓力應不小于0.08N,動斷觸點壓力不小于0.08N。
      3、改變觸電片的壓力、動闆和鐵芯間的氣隙,增減阻尼環片數,可獲得不同延時數值。

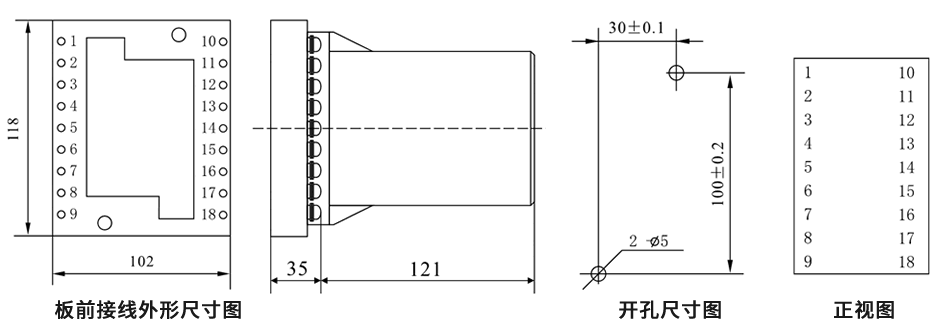

      DZS-16BG闆前接線
      DZS-16BG闆前接線安裝尺寸圖

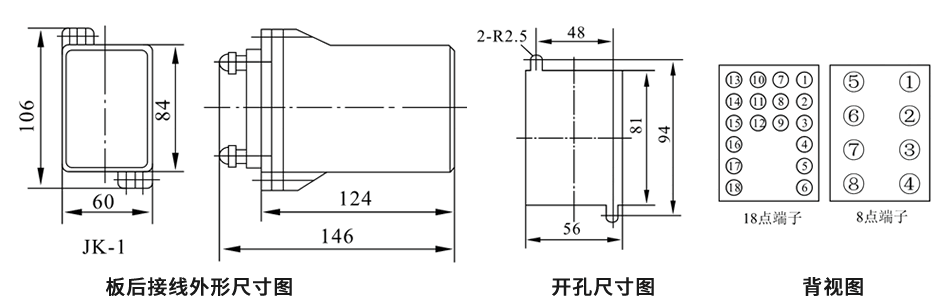

      DZS-16BG闆後接線
      DZS-16BG闆後接線安裝尺寸圖
