電壓老龄产业實物圖
  • 電壓老龄产业

    作為過電壓保護或低電壓閉鎖的啟動元件

    主要種類:定時限、無源、三相電壓等電壓老龄产业

    安裝結構:導軌安裝、凸出式固定結構、凸出式插拔結構、嵌入式插拔結構

  • 首頁> 産品中心>電壓老龄产业

    聯系我們

    •  152-1245-1251
    •  022-88561542
    •  022-88561542
    •  ttlljt@126.com

  • RWY無輔源靜态電壓老龄产业
  • 所屬類别:電壓老龄产业
  • 觸點形式

    1開1閉,2常開,2開1閉,2閉1開

    整定範圍

    19~130V,85~265V,180~440V,極差1V

    輔助電源

    無需輔助電源

    返回系數

    過電壓:0.85~0.95;低電壓:1.02~1.12

    安裝結構

    凸出式固定、凸出式插拔、嵌入式插拔

    接線方式

    凸出式前接線、凸出式後接線、闆前/闆後接線

    我要詢價留言

    選型手冊下載

    • RWY系列無輔源電壓老龄产业概述
      RWY系列無輔助源電壓老龄产业用于發電機、變壓器和輸電線的繼電保護裝置中, 作為過電壓保護或低電壓閉鎖的啟動元件。采用集成電路型老龄产业,具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、範圍寬等特點。且作為低電壓老龄产业使用無抖動現像,無需直流輔助電源是替代電磁型電壓老龄产业的理想産品。RWY系列無輔助源電壓老龄产业按照其安裝結構可分為RWY-10(凸出式固定結構),RWY-20(凸出式插拔結構),RWY-30(嵌入式插拔結構)這三種殼體結構,可分别替代DJ-100、DY-20C、DY-30等系列電磁型電壓老龄产业。RWY系列無源電壓老龄产业采用撥碼開關整定電壓值,用數字倍率開關切換,改變後無需校驗。

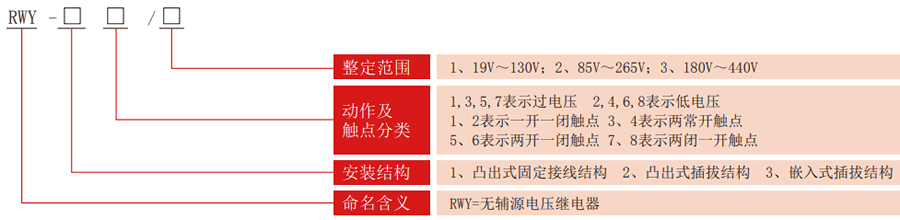

      RWY系列無輔源電壓老龄产业型号分類及含義
      RWY系列無輔源電壓老龄产业型号分類
      RWY系列無輔源電壓老龄产业技術參數

      觸點形式

      1開1閉,2常開,2開1閉,2閉1開

      整定範圍

      19~130V,85~265V,180~440V,極差1V

      輔助電源

      無需輔助電源

      返回系數

      過電壓:0.85~0.95;低電壓:1.02~1.12

      安裝結構

      凸出式固定、凸出式插拔、嵌入式插拔

      接線方式

      凸出式前/後接線、闆前/闆後接線

      内部接線圖
      RWY系列無輔源電壓老龄产业内部接線圖
      RWY-10凸出式固定結構外形及接線方式
      RWY-10凸出式固定結構外形及接線方式
      RWY-20凸出式插拔結構外形及接線方式
      RWY-20凸出式插拔結構外形及接線方式
      RWY-30嵌入式插拔結構外形及接線方式
      RWY-30嵌入式插拔結構外形及接線方式
