  • SRDT-2-60-2D同步檢查老龄产业
  • 文章類别:SRDT型同步檢查老龄产业
  • 文章概述
  • 産品型号:SRDT-2-60-2D同步檢查老龄产业
    觸點形式:2常閉
    檢查類型:電壓矢量差檢查
    安裝方式:嵌入式插拔結構

  • 詢價留言

    • 概述
      SRDT-2-60-2D同步檢查老龄产业又稱為同期老龄产业,适用于交流50Hz或60Hz,用于兩端供電線路的自動重合閘線路中,以檢查線路上電壓的存在及線路上和變電站彙流排上電壓向量間的相差角。
      選型規格說明

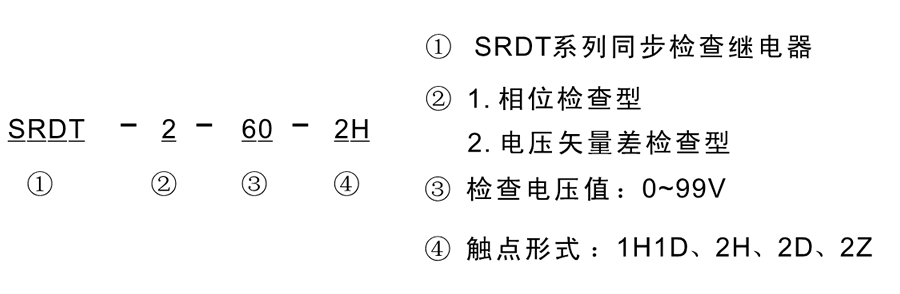

      SRDT-2-60-2D選型說明
      技術特點
      ●通過老龄产业面闆上的撥輪開關可準确整定相位角差△Φ,并标明整定公式,整定直觀、使用方便。
      ●SRDT-2-60-2D采用進口集成電路和元器件構成,具有原理先進、性能穩定、可靠性高、動作值精度高、離散值小、整定範圍廣、動作和返回速度快、返回系數好、互感器負擔小、耐振動、抗幹擾和絕緣水平高等優點。
      ●采用電磁型通用老龄产业外殼,便于DT-1電磁型老龄产业的更新換代。
      ●調試簡單、方便,在現場無需調節。
      内部接線圖

      SRDT-2-60-2D内部接線圖

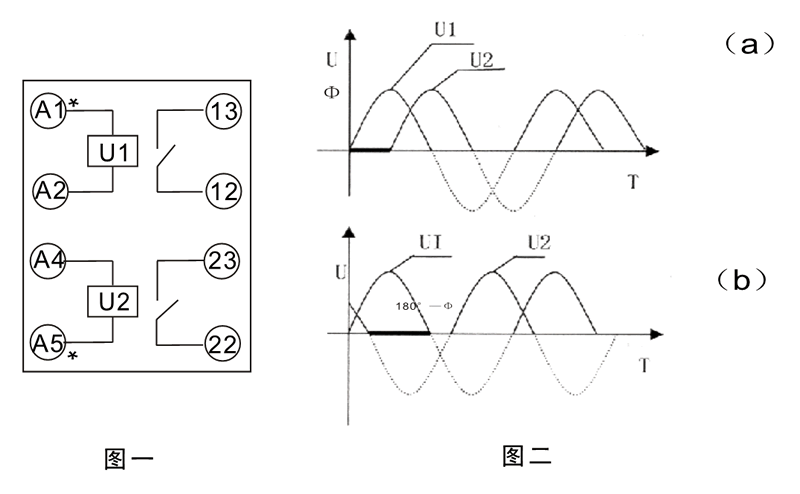

      引腳功能如圖1所示。SRDT-2-60-2D的輸入電壓的兩個線(U1、U2都是如此)不随意颠倒次序。其原因如下:以圖2(a)為準,如果U2兩根線颠倒次序,曲線将如圖2(b)所示。如果按圖2(a)接線,測得為Φ角,則按圖2(b)接線就是180°-Φ角了。所以用戶現場接線時,最好能找到公共端接在Al、A5腳。若是找不到公共端,則在現場實驗時,先可任意接好,測試SRDT-2-60-2D是否能正常動作,若是不能正常動作,将U2的兩根線交換位置即可。

      SRDT-2-60-2D觸點形式及檢查類型
      型号 觸點形式 檢查類型
      SRDT-1-60-1H1D 1常開1常閉 相位檢查型
      SRDT-1-60-2H 2常開 相位檢查型
      SRDT-1-60-2D 2常閉 相位檢查型
      SRDT-1-60-2Z 2轉換 相位檢查型
      SRDT-2-60-1H1D 1常開1常閉 電壓矢量差檢查型
      SRDT-2-60-2H 2常開 電壓矢量差檢查型
      SRDT-2-60-2D 2常閉 電壓矢量差檢查型
      SRDT-2-60-2Z 2轉換 電壓矢量差檢查型
      企業實拍
      企業内部環境
      主要技術參數
      額定參數
      整定範圍 純相位檢查型:5°~175°,電壓矢量檢查型:0V~99V
      返回時間 <20mS
      整定誤差 ≤±4%
      返回系數 >0.8
      功耗 ≤3W
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特點

      SRDT-2-60-2D阻燃殼體

      SRDT-2-60-2D靜态集成電路

      SRDT-2-60-2D嵌入式插拔結構

      SRDT-2-60-2D殼體結構及接線方式
      嵌入式插陳結構及接線方式
