  • SRTST-24VDC-2H-2H-B通電延時帶瞬動時間老龄产业
  • 文章類别:SRTST型時間老龄产业
  • 文章概述
  • 産品型号:SRTST-24VDC-2H-2H-B時間老龄产业
    延時類型:通電延時帶瞬動老龄产业
    延時觸點:2常開
    瞬動觸點:2常開
    額定電壓:DC24V

  • 詢價留言

    • 概述
      SRTST-24VDC-2H-2H-B時間老龄产业為通電延時帶瞬動老龄产业适用于交流電壓90V~280V,直流電壓24V~220V的自動控制電路中。時間老龄产业作為斷電延時動作的元件,用于交流或直流保護和自動控制裝置中,使被控元件得到所需延時。其延時精度遠高于電磁型時間老龄产业和RC型時間老龄产业,為電力系統繼電保護縮短主保護和後備保護時間級差提供保證,是老式時間老龄产业更換的理想産品,SRTST-24VDC-2H-2H-B采用靜态集成電路具有整定範圍更大、級差小、觸點容量大、整定直觀方便等優點。

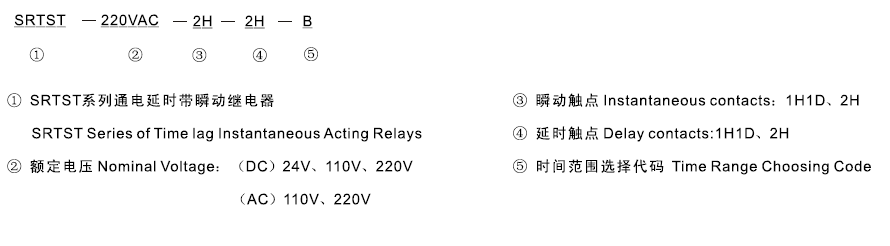

      型号及含義
      SRTST-24VDC-2H-2H-B型号及其含義
      延時範圍代碼
      延時代碼 A B C D
      延時範圍 0.3秒~3分鐘 0.3秒~6分鐘 0.5秒~30分鐘 1秒~60分鐘
      SRTST-24VDC-2H-2H-B主要特點
      ●采用撥碼整定,具有整定方便、級差小、整定範圍寬等特點。
      ●延時範圍廣,有0.3秒~3分、0.3秒~6分、0.5秒~30分、1秒~60分可選。
      ●采用集成電路和進口元器件,穩定性和可靠性更高。
      ●SRTST-24VDC-2H-2H-B老龄产业動作後,利用觸點自保持,老龄产业觸點無抖動,抗幹擾能力強。
      ●采用導軌安裝,對比老式的凸出式結構和插拔結構其安裝更方便。

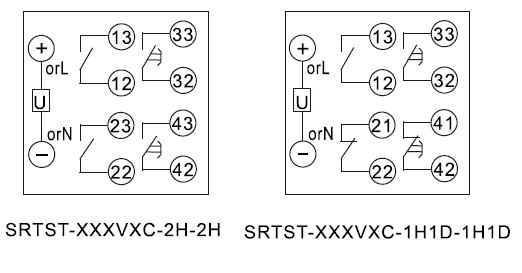

      接線圖
      SRTST-24VDC-2H-2H-B内部接線圖
      SRTST-24VDC-2H-2H-B技術參數
      額定參數
      直流額定電壓 24V、110V、220V可選
      交流額定電壓 110V、220V可選
      直流動作電壓 ≤70%額定電壓
      交流動作電壓 ≤75%額定電壓
      延時範圍 0.3秒~3分、0.3秒~6分、0.5秒~30分、1秒~60分
      延時精度 ±10%(最大延時整定值<1秒時)
      返回時間 ≤20mS
      功耗 ≤5W
      安裝方式及接線
      安裝結構 導軌安裝
      接線方式 端子排接線
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特點

      SRTST-24VDC-2H-2H-B阻燃殼體

      SRTST-24VDC-2H-2H-B靜态集成電路

      SRTST-24VDC-2H-2H-B端子排接線

      SRTST-24VDC-2H-2H-B導軌條安裝

      導軌安裝結構
      SRTST-24VDC-2H-2H-B導軌安裝結構外形尺寸
