前言

配網自動化終端DTU一般安裝在常規的開閉所（站）、戶外小型開閉所、環網櫃、小型變電站、箱式變電站等處，完成對開關設備的位置信号、電壓、電流、有功功率、無功功率、功率因數、電能量等數據的采集與計算，對開關進行分合閘操作，實現對饋線開關的故障識别、隔離和對非故障區間的恢複供電。具有交流采樣、直流遙測、遙控、遙信、錄波、時鐘同步、事件順序記錄、多串口通信、多種通信規約、分布式網絡通信、當地或遠方在線裝載、設置參數、遠程診斷維護等多種功能。部分DTU還具備保護和備用電源自動投入的功能。可采集并上傳多回路線路電壓、線路電流、零序電流、設備狀态等運行及故障信息，具備多種方式的通信接口和多種标準通信規約。

适用範圍

一般安裝在常規的開閉所（站）、小型變電站、配電室、戶外小型開閉所、環網櫃、箱式變電站等，實現配網在線和離線遠方監控，與配電自動管理。

主要作用
1、收集線路故障信息，完成故障識别。
2、執行遙控命令實現故障隔離和恢複供電的功能。
3、實現多條線路電壓、電流、有功功率、無功功率、功率因數、頻率或者諧波值的測量、采集直流量并向上級裝置傳送。
4、接收并執行上級裝置的遙控命令及返送校核。
5、接收并執行對時命令。
6、具有程序自恢複和設備自診斷功能。
7、具有通道監視功能。
8、可接入多路電源，并可在主電源失電時自動無縫投入。
9、可與變電站内其他系統通信，進行信息交換。
10、具有接收和執行複歸命令的功能。
11、具有蓄電池智能維護功能。
12、具有與兩個及以上主站通信的功能。
13、支持電話撥号、無線、光纖、以太網、RS232/485等多種通信方式。
14、通信規約豐富，支持目前流行的所有規約（如101、104、CDT、MODBUS ）。

特點介紹

1、充分吸收國外先進技術，總結我們多年來調度自動化産品設計經驗，結合我國電網建設與改造的特點，采用網絡通訊技術、高性能單片機等現代數字電子技術，達到裝置性能可靠，使用靈活方便。
2、結構設計上，采用通用國際标準以功能模塊為單元的結構，有效地提高了裝置的絕緣性能及抗幹擾能力。既可分散安裝，也可集中組屏，從而可靈活的運用于各種場合。
3、強大的網絡通信功能。裝置采用标準的TCP/IP協議，100M通信速率。含有2個通信速度極高、具備通用性接口的以太網絡芯片，用于組成互為備用的站内通信網絡。
4、富餘的通訊接口。裝置含有多達四個串行口，(RS485或 RS232可選)滿足不同場合的通訊要求。
5、領先的可維護性、可擴展性設計。在調度中心，通過遠動通道，在調度中心可以直接對主控裝置、各測控裝置的軟件進行在線升級及修改。模塊間采用CAN-BUS總線通訊，硬件上可根據工程需要，配置不同數量不同類型的子模塊。

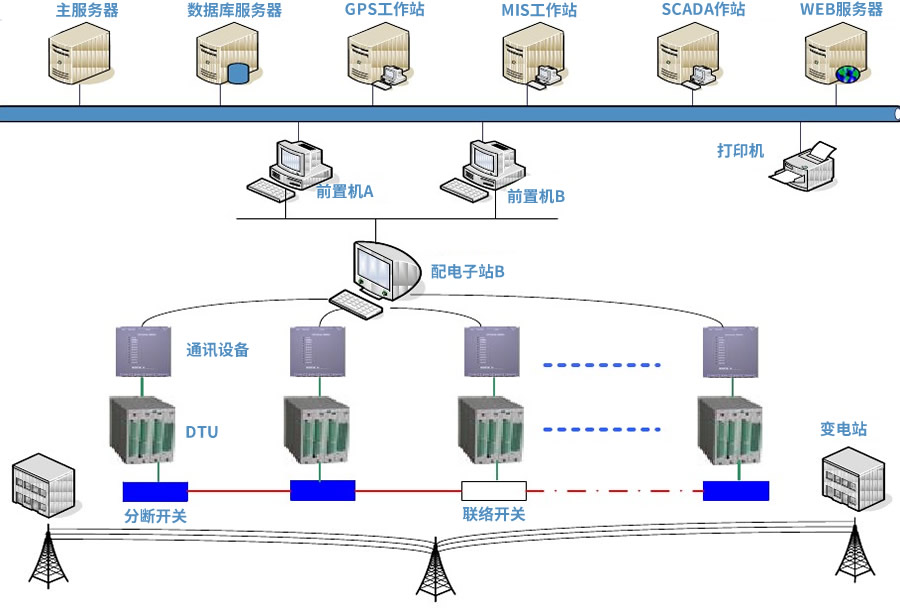

配網自動化終端結構圖
