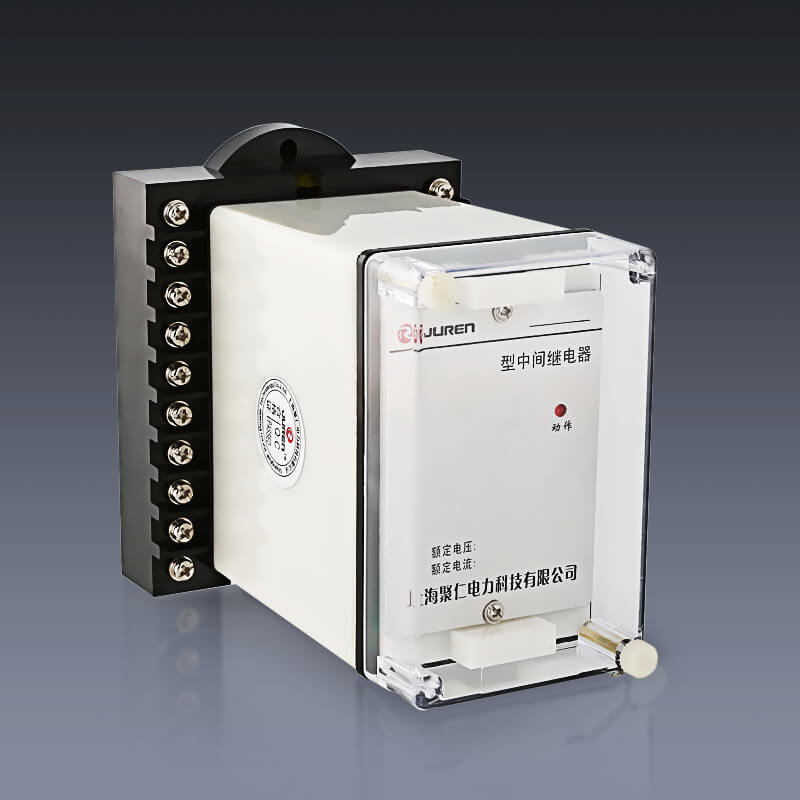

  • DZ-3E/08、DZ-3E/08J中間老龄产业
  • 文章類别:DZ-3E、DZ-3E/J型中間老龄产业
  • 文章概述
  • 找8開中間老龄产业DZ-3E/08、DZ-3E/08J工作原理、接線圖、價格、廠家就選天同集团官网。
  • 詢價留言

    • DZ-3E/08、DZ-3E/08J用途
      DZ-3E/08、DZ-3E/08J中間老龄产业(以下簡稱老龄产业)是一種電磁型螺管式多觸點交、直流輔助老龄产业。用于繼電保護與自動控制系統中,以增加觸點的數量及容量。DZ-3E型用于直流回路,DZ-3E/J型用于交流回路。
      DZ-3E/08、DZ-3E/08J主要技術要求

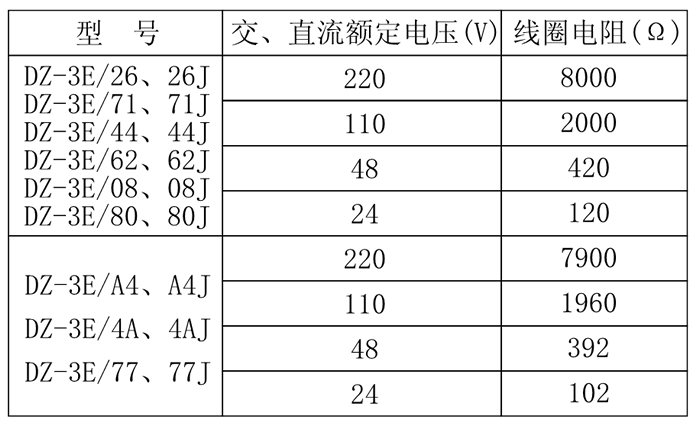

      ● 型号參數如下所示:
      DZ-3E/08、DZ-3E/08J中間老龄产业技術參數
      ● 額定電壓:AC 220V、110V、48V、24V、 DC 220V、110V、48V、24V。
      ● 接點形式:8閉、6閉2開、4閉4開、2閉6開、8開、7閉1開、10閉4動 斷、4閉10開、7閉7開。
      ● 動作值:直流老龄产业動作電壓不大于70%額定電壓、交流老龄产业動作電壓不大于85%額定電壓。
      ● 動作時間:不大于50ms。
      ● 功率消耗:不大于11W。
      ● 觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,産品輸出觸點的斷開容量為50W。
      ●輸出觸點長期允許接通電流為5A。
      ● 介質強度:産品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓 曆時1分鐘試驗而無絕緣擊穿或閃絡現象。

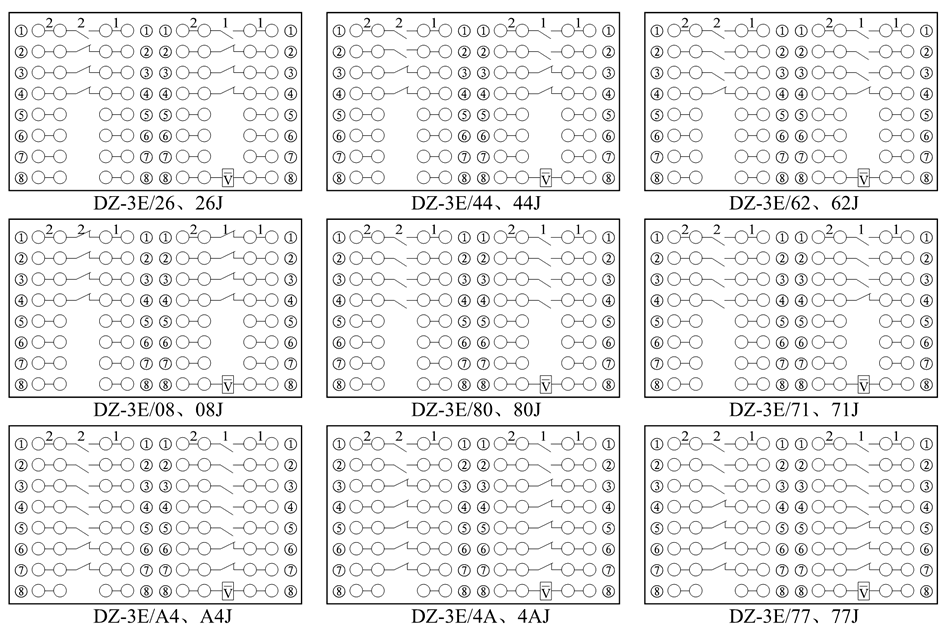

      DZ-3E/08、DZ-3E/08J内部接線圖

      DZ-3E/08、DZ-3E/08J接線圖

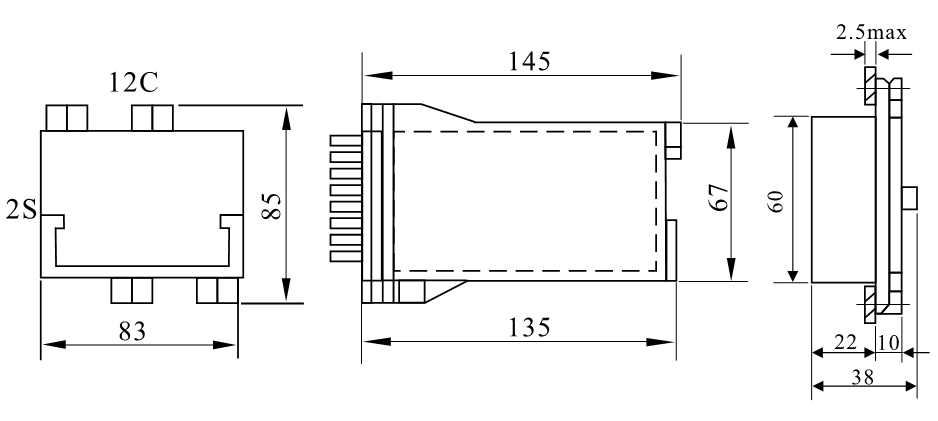

      DZ-3E/08、DZ-3E/08J外形尺寸圖

      采用凸出式闆後接線方式
      DZ-3E/08、DZ-3E/08J外形尺寸圖

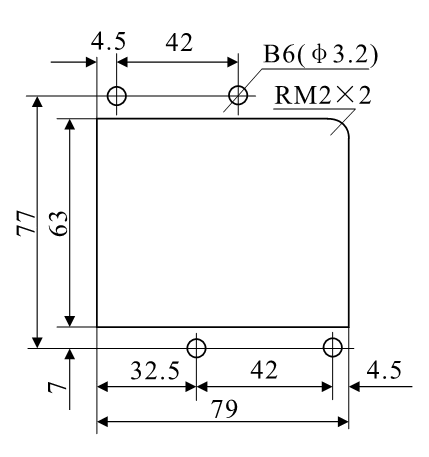

      DZ-3E/08、DZ-3E/08J安裝開孔尺寸圖
      DZ-3E/08、DZ-3E/08J安裝開孔尺寸圖

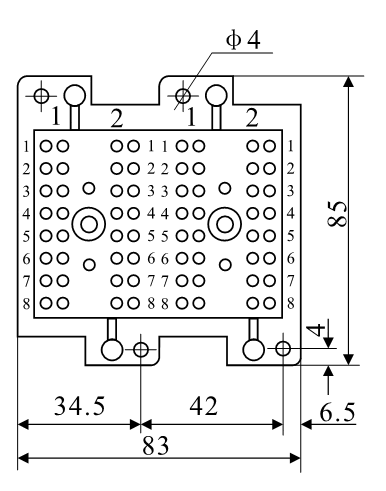

      DZ-3E/08、DZ-3E/08J端子圖
      DZ-3E/08、DZ-3E/08J端子圖
