  • DS-35電磁式時間老龄产业
  • 文章類别:DS-30、DS-30C系列時間老龄产业
  • 文章概述
  • 産品型号: DS-35 電磁式時間老龄产业 ;
    延時範圍:0.125-1.25S;
    殼體安裝方式:嵌入式闆後接線、JK-11H凸出式闆後接線、JK-11Q闆前接線;
    額定電壓:AC100V、AC110V、AC127V、AC220V、AC380V;
    觸點:兩付瞬時轉換觸點,一付延時主觸點(終止觸點)。

  • 詢價留言

    • DS-35用途
      DS-35時間老龄产业(以下簡稱老龄产业) 作為輔助元件用于各種保護及自動裝置線路中,使被控元件達到所需要的延時,在保護裝置中用以實現主保護與後備保護的選擇性配合。
      DS-35結構與工作原理

      老龄产业采用JK-11K、H、Q殼體,其外形尺寸、背後端子圖、安裝開孔尺寸見附錄。背後端子接線圖.

      見圖1

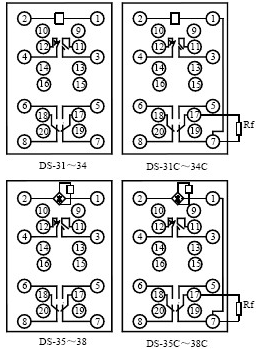

      DS-35時間老龄产业接線圖

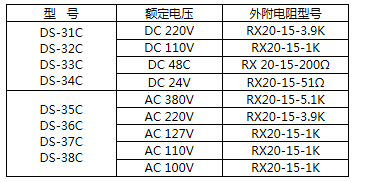

      長期工作制老龄产业的外附電阻Rf 型号見表3

      DS-35時間老龄产业外接電阻參考

      外形及安裝尺寸見圖2

      DS-35電阻外形安裝尺寸

      老龄产业是帶有延時機構的螺管線圈式老龄产业,具有交流和直流規格。老龄产业的交流規格老龄产业内部裝有橋式整流器,将交流電源整流後供給電磁機構,每台老龄产业具有兩副瞬時轉換觸點,一副滑動延時觸點,一副延時主觸點。當加電壓于線圈兩端時,唧子(鐵心)克服塔形彈簧的反作用力被吸入,瞬時轉換觸點進行瞬時轉換,同時延時機構啟動,經過一定的延時,然後閉合滑動延時觸點和延時主觸點。主觸點接觸後由于上擋限制機構的轉動,機構停止,從而得到所需延時。當線圈斷電時,在塔形彈簧的作用下,使唧子和延時機構返回原位。

      DS-35技術要求

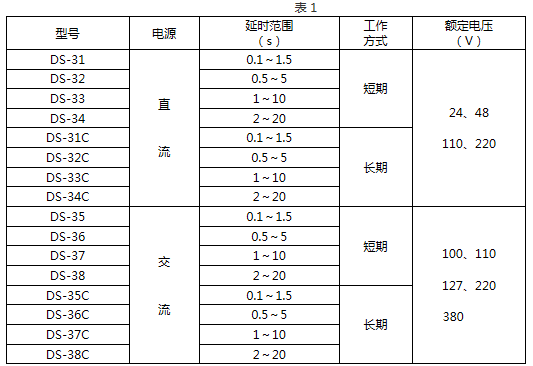

      1.老龄产业主要技術數據列于表1中

      DS-35技術要求

      2.在基準條件下,直流老龄产业的動作電壓為不大于70%額定電壓,帶“C”的直流老龄产业的動作電壓為不大于75%額定電壓;交流老龄产业的動作電壓為不大于85%額定電壓。

      3.在基準條件下,老龄产业的返回電壓為不小于5%額定電壓。

      4.老龄产业主觸點延時一緻性見表2(20±5℃下,同一整定點測量10次動作中,最大與最小之差)。
      表 2.

      DS-35老龄产业觸點

      5.連續耐熱極限值
        當周圍介質溫度為40℃時,短期工作制老龄产业的線圈應能承受110%額定電壓值,曆時2min,其溫升應不超過65℃;長期工作制老龄产业的線圈,應能長期承受110%額定電壓值,其溫升應不超過65℃。

      6.額定電壓下的功率消耗
        DS—31~34   不大于25W。
        DS—31C~34C 不大于15W。
        DS—35~38   不大于25VA。
        DS—35C~38C 不大于15VA。
      7.介質強度
      老龄产业各導電電路連在一起與外露的非帶電金屬部分及外殼之間,能承受2kV(有效值),50Hz的交流電壓曆時1min試驗,耐無絕緣擊穿或閃絡現象。
      8.觸點斷開容量
      直流有感(τ=5ms)回路,U≤250V,I≤1A為,50W;在交流(cosФ=0.4)回路,U≤250V,I≤1A,為250VA。
      9.電壽命5×103次,機械壽命104次。
      10.老龄产业的重量:約1kg。


      DS-35調試方法
      1.  用手按電磁機構的唧子到吸合位置,延時機構立即啟動,直到延時觸點閉合為止。此時瞬時轉換觸點應可靠轉換。
          2.  釋放唧子時(在工作位置),動觸點應迅速返回原位,瞬時轉換觸點應可靠轉換。
          3.  當唧子吸入時,唧子端部的動闆不得與延時機構中的扇形齒闆相碰,若相碰時,可将動闆下移至适當位置,然後将螺釘固緊。
      DS-35訂貨須知
      訂貨時請指明老龄产业的型号、名稱、額定電壓值及安裝方式

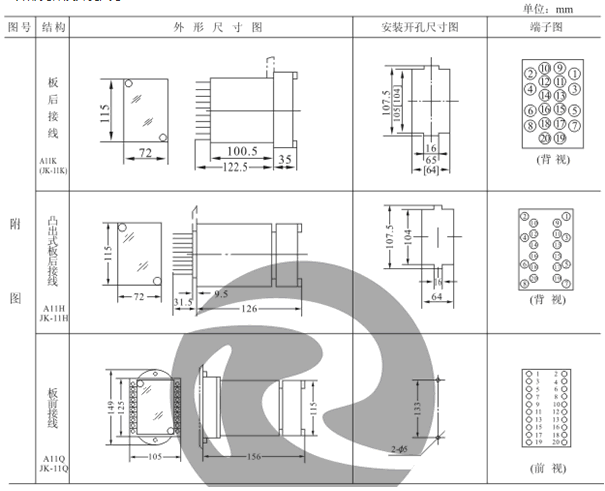

      DS-35外形殼體及開孔尺寸
      DS-35外形殼體及開孔尺寸
