  • JL-22電流老龄产业
  • 文章類别:JL型靜态電流老龄产业
  • 文章概述
  • 産品型号:JL-22電流老龄产业
    觸點形式:2常開
    整定範圍:1~99.9A
    殼體結構:凸出式插拔安裝結構

  • 詢價留言

    • 概述
      JL-22電流老龄产业用于發電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。JL-22采用集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、範圍寬等特點,提供直流輔助電源後完全可替代電磁型電流老龄产业,輔助電源采用開關電源變換,交直流通用,工作範圍大,從100~300V均能可靠工作。
      型号及含義

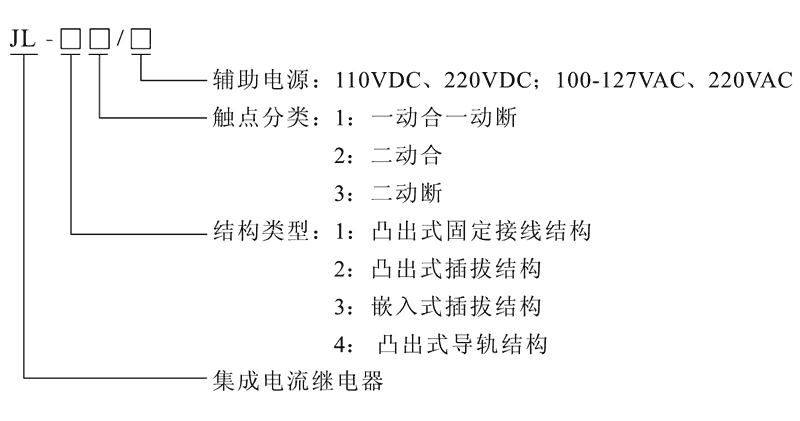

      JL-22型号及其含義
      原理圖

      JL-22電流老龄产业采用進口集成電路構成。被測量的交流電流I~經隔離變流器後,在其次級得到與被測、電流成正比的電壓Ui。經定值整定後進行整流,整流後的脈沖電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較,若直流電壓Uo低于參考電壓,電平檢測器輸出正信号,驅動出口老龄产业,老龄产业處于動作狀态,反之,若直流電壓Uo高于參考電壓Ue,電平檢測輸出負信号,JL-22處于不動作狀态。原理如下圖所示:

      JL-22工作原理圖

      JL-22電流老龄产业整定範圍和觸點數量
      型号 電流整定範圍 觸點形式 額定電流 安裝結構
      JL-11電流老龄产业 1~99.9A 1常開1常閉 5A 凸出式固定
      JL-12電流老龄产业 1~99.9A 2常開 5A 凸出式固定
      JL-13電流老龄产业 1~99.9A 2常閉 5A 凸出式固定
      JL-21電流老龄产业 1~99.9A 1常開1常閉 5A 凸出式插拔
      JL-22電流老龄产业 1~99.9A 2常開 5A 凸出式插拔
      JL-23電流老龄产业 1~99.9A 2常閉 5A 凸出式插拔
      JL-31電流老龄产业 1~99.9A 1常開1常閉 5A 嵌入式插拔
      JL-32電流老龄产业 1~99.9A 2常開 5A 嵌入式插拔
      JL-33電流老龄产业 1~99.9A 2常閉 5A 嵌入式插拔
      JL-41電流老龄产业 1~99.9A 1常開1常閉 5A 導軌式安裝
      JL-42電流老龄产业 1~99.9A 2常開 5A 導軌式安裝
      JL-43電流老龄产业 1~99.9A 2常閉 5A 導軌式安裝
      接線圖

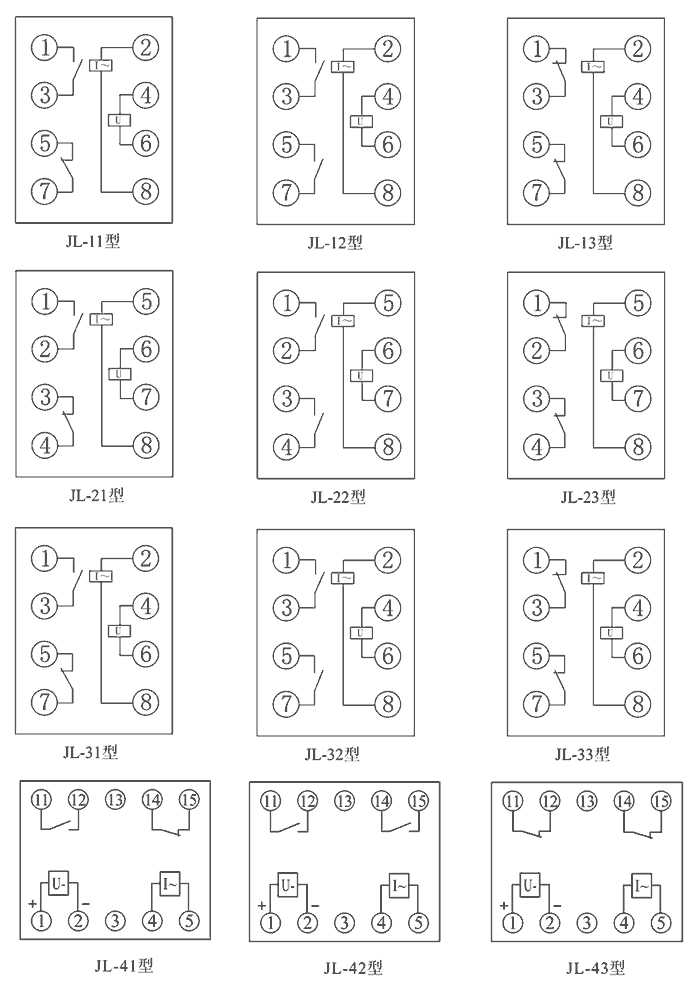

      JL-22内部接線圖
      JL-22技術參數
      額定參數
      直流額定電壓 110V、220V可選
      交流額定電壓 110V、220V可選
      直流動作電壓 ≤70%額定電壓
      交流動作電壓 ≤75%額定電壓
      動作時間 1.1倍整定值≤30ms,2倍整定值≤20ms
      返回系數 0.90~0.95
      返回時間 ≤27ms
      功耗 ≤5W
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特點

      JL-22阻燃殼體

      JL-22靜态集成電路

      JL-22端子排接線

      JL-22導軌條安裝

      導軌安裝結構
      JL-22導軌安裝結構外形尺寸
      凸出固定式安裝結構
      JL-22凸出固定式安裝結構
      凸出插拔式安裝結構
      JL-22凸出插拔式安裝結構
      嵌入插拔式安裝結構
      JL-22嵌入插拔式安裝結構
