  • 10KV開閉所綜合自動化系統
  • 文章類别:綜合自動化系統
  • 文章概述
  • ·系統構成:由間隔層綜合自動化系統(包含監控單元和通訊總線)及變電站層監控系統構成;
    ·系統特點:分層分布式結構,集測量、保護、控制、監測故障錄波及其分析、運行日志、事件存儲、保護投退、通訊及參數設置等多功能于一體;
    ·适用範圍:35KV/66KV電壓等級的輸配電線路保護,主設備保護和測量控制系統;
    ·保護單元:線路、主設備保護裝置,調壓電容裝置,小電流接地選線、微機五防和其他自動化裝置;
    ·監控軟件規約:建立在IEC61968、IEC61970組件構架标準(SCADA/EMS)要求之上的平台級監控軟件系統;


  • 詢價留言

    • 10KV開閉所綜合自動化系統
      RGP6000變電站綜合自動化系統總體上采用分層分布式體系結構,按縱向分為兩大部分:間隔層自動化系統和變電站層監控系統,其中間隔層自動化系統的主要構成部分為各種監控單元和通訊總線。

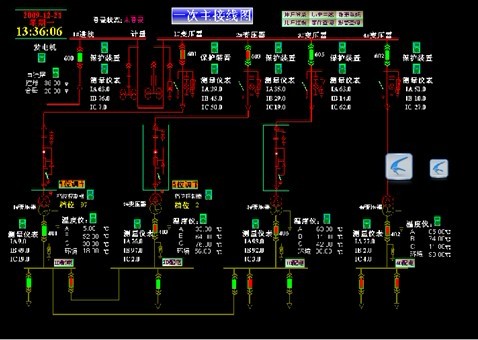

      10KV綜合自動化系統_微機後台
      間隔層自動化系統
      間隔層自動化系統主要由各種保護單元構成如線路保護裝置、主設備保護、調壓電容裝置、小電流接地選線、 微機五防裝置和自動化裝置組成。在橫向方面,間隔層的設備或監控單元均可直接下放到開關櫃就地安裝,大大減少了二次接線,各間隔設備相對獨立,隻僅僅處于同一現場通訊總線上。在安裝方式上,可采用分散、集 中組屏等安裝方式。間隔層完成電量和非電量的采集計算,實現對設備、線路等的保護或控制,并為變電站層 監控系統提供可靠的通訊接口。
      變電站層監控系統
      變電站層自動化系統同樣采用分布式結構,包括監控後台軟件、當地監控PC機、遠動通信接口和用于專業管理的工程師站PC機以及專用設備和網絡設備等。變電站層自動化系統通過組态完成全站檢測功能,全面提供線路、 主設備等的電量、非電量等運行數據,完成對變壓器、斷路器等設備的控制等,并具有保護信息記錄與分析、 運行報表、故障錄波等功能。
      RGP6000監控系統主要特點
      1、RGP6000變電站自動化系統要求整體監控體系的設備信息高度共享,并通過遠動通信接口和WEB服務器以及通訊總線,實現與外部系統和用戶進行安全、可靠、富有彈性的信息交流。這是整個電力系統自動化監控體系的基本條件。
      2、RGP6000監控系統的通訊子系統由站内通訊網絡、遠動接口、現場總線、WEB服務器以及其它接口組成。
      3、RGP6000監控系統的站内通訊網絡的選用比較靈活,主導思想是體現實時性和可靠性。它根據用戶的實際情況, 結合站内所有監控單元自身在通訊方面的特色,選用一種或數種通訊網絡相結合的方式,以此避免了某些廠商 隻選用單一的通訊網絡,在出現監控單元的通訊接口不适應時采用強行轉換犧牲實時性、可靠性的做法。
      4、RGP6000監控系統的站内通訊網絡有三類:RS485、CAN和以太網。在小規模經濟型監控應用中,以RS485總線為主,在要求數據高度共享、通訊介質富有彈性的應用中,以以太網為主。
