  • JS-103SB時間老龄产业
  • 文章類别:JS-100型時間老龄产业
  • 文章概述
  • 産品型号:JS-103SB時間老龄产业
    額定電壓:DC110,220V(如需交流需特殊注明)
    觸點形式:雙延時(二付動合觸點)
    殼體形式:JK-1殼體(前,後接線可選)

  • 詢價留言

    • 概述
      JS-103SB時間老龄产业作為延時控制元件廣泛用于直流操作的各種繼電保護及自動控制系統中,特别是要求時間測量精度高和配合時間級差小的場合。具有精度高、功耗小、動作時間準确、整定直觀方便、範圍寬等特點,是替代電磁型時間老龄产业的理想産品。
      延時範圍及觸點類型
      産品型号 延時範圍 電源種類 觸點類型
      JS-113A 0.02~9.99S、0.1~99.9S DC110V、DC220V 單延時,即一付可調整延時動合觸點,一付瞬動轉換觸點。
      JS-103A 雙延時,即二付可調整延時動合觸點。
      JS-103SA 雙延時,即二付可調整延時動合觸點,一付瞬時動合觸點。
      JS-113B 單延時,即一付可調整延時動合觸點,一付瞬動轉換觸點。
      JS-103B 雙延時,即二付可調整延時動合觸點。
      JS-103SB 雙延時,即二付可調整延時動合觸點,一付瞬動轉換觸點。
      JS-114C 單延時,即一付可調整延時動合觸點,一付瞬動轉換觸點。
      JS-104C 雙延時,即二付可調整延時動合觸點。
      JS-104SC 雙延時,即二付可調整延時動合觸點,二付瞬動轉換觸點。

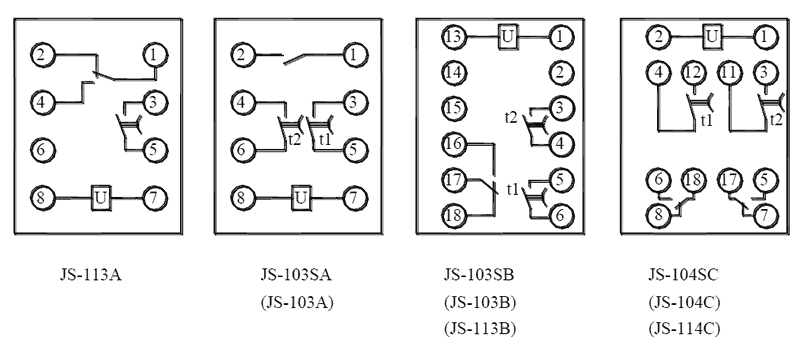

      接線圖
      JS-103SB内部接線圖
      JS-103SB技術參數
      額定電壓 DC11V、DC220V
      動作電壓 不大于70%的額定電壓
      延時範圍 0.02~9.99s或0.1~99.9s
      延時整定誤差 在基準條件下不大于±(0.1%整定值+10ms)
      功率消耗 在DC220V不大于7W,DC110V不大于3.5W
      觸點容量 DC ≤250V,I≤3A(τ=5±0.75ms)為50W
      主要特點

      JS-103SB阻燃殼體

      JS-103SB靜态集成電路

      JS-103SB端子排接線

      JS-103SB導軌條安裝

      導軌安裝結構
      JS-103SB導軌安裝結構外形尺寸
      凸出固定式安裝結構
      JS-103SB凸出固定式安裝結構
      凸出插拔式安裝結構
      JS-103SB凸出插拔式安裝結構
      嵌入插拔式安裝結構
      JS-103SB嵌入插拔式安裝結構
