  • HBDDR-123/1端子排時間老龄产业
  • 文章類别:HBDDR-123型端子排時間老龄产业
  • 文章概述
  • 産品型号:HBDDR-123/1端子排時間老龄产业
    工作電壓:DC110V
    觸點形式:2常開
    安裝方式:導軌安裝

  • 詢價留言

    • 概述
      HBDDR-123/1時間老龄产业用作發電廠、變電所及電力系統的繼電保護的延時元件,同時也适用于其它需要精确延時控制的工業領域,以解決目前電力系統繼電保護中采用電磁型時間老龄产业造成保護時間級差配合困難的迫切矛盾。HBDDR-123/1具有延時範圍廣、精度高、級差小、整定方便、可靠性高、抗幹擾性能強、出口老龄产业采用進口全優質老龄产业(防塵、防潮、防斷線)、可長期動作和功耗小的特點。其安裝結構采用導軌安裝,适合于小型開關櫃,接線方式采用端子排結構。
      型号及含義

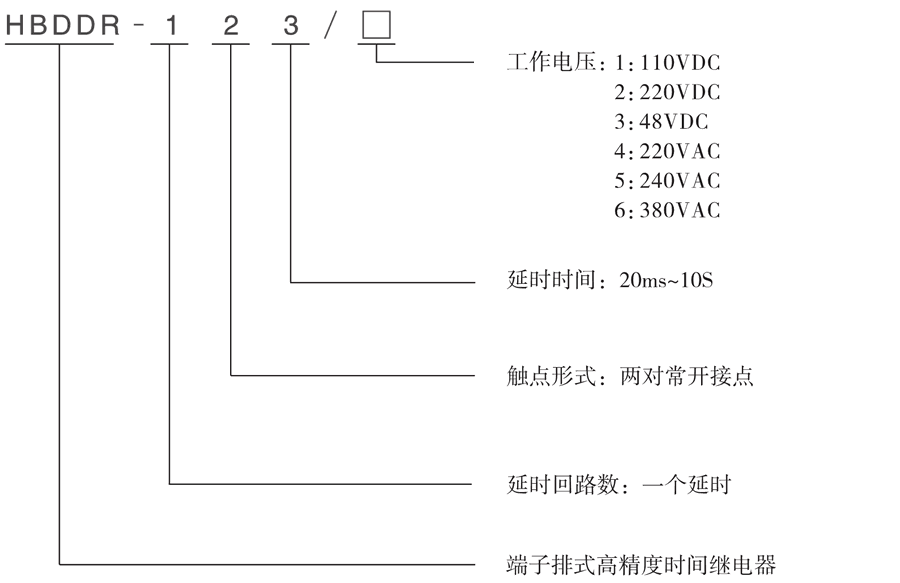

      HBDDR-123/1型号及其含義
      HBDDR-123/1原理圖

      時間老龄产业邏輯電路由IC模塊構成,使用晶振經分頻、可編程減法計數達到延時。時間整定靠改變可編程計數器預置端的狀态達到,用撥輪開關進行時間整定。為克服出口老龄产业固有動作時間而造成的動作時間誤差,設置了補償回路,大大減少了整定時間與實際動作時間的誤差。

      HBDDR-123/1工作原理圖

      HBDDR-123/1觸點類型及工作電壓
      型号 觸點類型 工作電壓 延時時間 返回時間
      HBDDR-123/1 2常開 DC:110V 20mS~10S(級差10mS) <20mS
      HBDDR-123/2 2常開 DC:220V 20mS~10S(級差10mS) <20mS
      HBDDR-123/3 2常開 DC:48V 20mS~10S(級差10mS) <20mS
      HBDDR-123/4 2常開 AC:220V 20mS~10S(級差10mS) <20mS
      HBDDR-123/5 2常開 AC:240V 20mS~10S(級差10mS) <20mS
      HBDDR-123/6 2常開 AC:380V 20mS~10S(級差10mS) <20mS
      接線圖

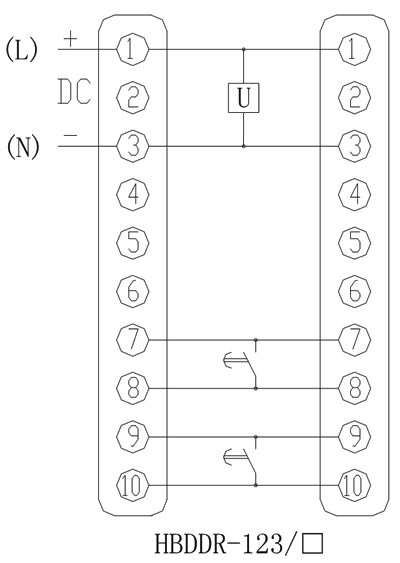

      HBDDR-123/1内部接線圖
      HBDDR-123/1技術參數
      額定參數
      直流額定電壓 48V、110V、220V可選
      交流額定電壓 220V、240V、380V可選
      直流動作電壓 ≤70%額定電壓
      交流動作電壓 ≤75%額定電壓
      電壓波動範圍 0.8~1.15額定值
      延時時間 20mS~10S(級差10mS)
      返回時間 <20mS
      功耗 ≤5W
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米
      企業實拍
      企業内部環境
      主要特點

      HBDDR-123/1阻燃殼體

      HBDDR-123/1靜态集成電路

      HBDDR-123/1端子排接線

      HBDDR-123/1導軌條安裝

      導軌安裝結構
      HBDDR-123/1導軌安裝結構外形尺寸
      凸出固定式安裝結構
      HBDDR-123/1凸出固定式安裝結構
      凸出插拔式安裝結構
      HBDDR-123/1凸出插拔式安裝結構
      嵌入插拔式安裝結構
      HBDDR-123/1嵌入插拔式安裝結構
