  • HBDLX-11/2零序電壓老龄产业
  • 文章類别:HBDLX-1型零序過電壓老龄产业
  • 文章概述
  • 産品型号:HBDLX-11/2電壓老龄产业
    觸點形式:2常開
    動作時間:小于25ms
    返回時間:小于30ms
    工作電壓:DC:225V
    安裝方式:導軌安裝

  • 詢價留言

    • 概述
      HBDLX-11/2電壓老龄产业為瞬時動作特性,用于發電機,變壓器和輸電線路的過電壓保護或作為閉鎖啟動元件。HBDLX-11/2采用進口集成電路和元器件構成,具有性能穩定、可靠性高、動作值精度高、離散值小、整定範圍廣、動作和返回速度快、返回系數好、互感器負擔小、耐振動、抗幹擾和絕緣水平高等優點。
      型号及含義

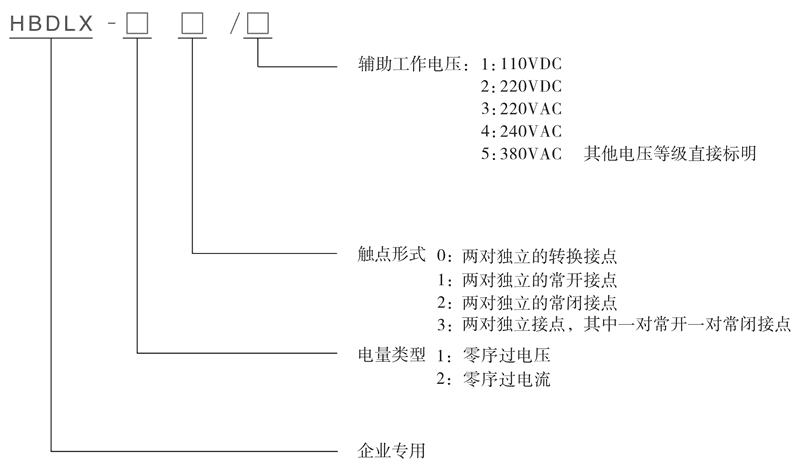

      HBDLX-11/2型号及其含義
      工作原理

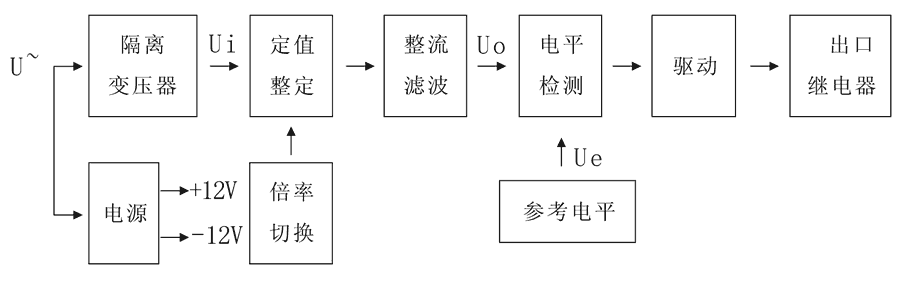

      HBDLX-11/2工作原理圖

      HBDLX-11/2電壓老龄产业,采用進口集成電路構成,被測量的交流電壓U~,經隔離變壓器降壓後得到與被測電壓成正比的電壓Ui,經整定後進行整流,整流後脈沖電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo,在電平檢測中Uo與直流參考電壓Ue進行比較,若直流電壓Uo低于參考電壓,電平檢測器輸出正信号,驅動出口老龄产业,則HBDLX-11/2老龄产业處于動作狀态。反之,不論是過電壓老龄产业或是低電壓老龄产业,若直流電壓Uo高于參考電壓Ue,電平檢測器輸出負信号,老龄产业處于不動作狀态。

      HBDLX-11/2觸點形式和輔助工作電壓
      型号 觸點形式 動作時間 返回時間 工作電壓
      HBDLX-10/1 2轉換 ≤25ms ≤30ms DC:110V
      HBDLX-10/2 2轉換 ≤25ms ≤30ms DC:220V
      HBDLX-10/3 2轉換 ≤25ms ≤30ms AC:220V
      HBDLX-10/4 2轉換 ≤25ms ≤30ms AC:240V
      HBDLX-10/5 2轉換 ≤25ms ≤30ms AC:380V
      HBDLX-11/1 2常開 ≤25ms ≤30ms DC:110V
      HBDLX-11/2 2常開 ≤25ms ≤30ms DC:220V
      HBDLX-11/3 2常開 ≤25ms ≤30ms AC:220V
      HBDLX-11/4 2常開 ≤25ms ≤30ms AC:240V
      HBDLX-11/5 2常開 ≤25ms ≤30ms AC:380V
      HBDLX-12/1 2常閉 ≤25ms ≤30ms DC:110V
      HBDLX-12/2 2常閉 ≤25ms ≤30ms DC:220V
      HBDLX-12/3 2常閉 ≤25ms ≤30ms AC:220V
      HBDLX-12/4 2常閉 ≤25ms ≤30ms AC:240V
      HBDLX-12/5 2常閉 ≤25ms ≤30ms AC:380V
      HBDLX-13/1 1常開1常閉 ≤25ms ≤30ms DC:110V
      HBDLX-13/2 1常開1常閉 ≤25ms ≤30ms DC:220V
      HBDLX-13/3 1常開1常閉 ≤25ms ≤30ms AC:220V
      HBDLX-13/4 1常開1常閉 ≤25ms ≤30ms AC:240V
      HBDLX-13/5 1常開1常閉 ≤25ms ≤30ms AC:380V
      接線圖

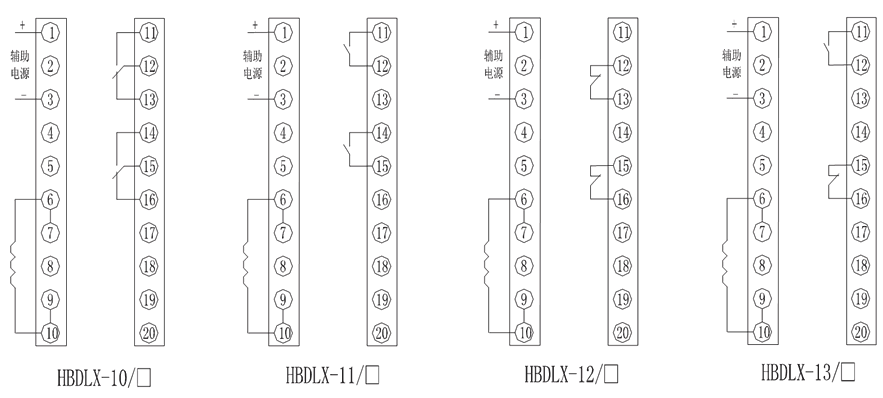

      HBDLX-11/2内部接線圖
      HBDLX-11/2技術參數
      額定參數
      直流額定電壓 110V、220V可選
      交流額定電壓 220V、240V、380V可選
      直流動作電壓 ≤70%額定電壓
      交流動作電壓 ≤75%額定電壓
      動作時間 ≤25ms
      返回時間 ≤30ms
      返回系數 >0.90
      功耗 ≤5W
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特點

      HBDLX-11/2阻燃殼體

      HBDLX-11/2靜态集成電路

      HBDLX-11/2端子排接線

      HBDLX-11/2導軌條安裝

      企業實拍
      企業内部環境
      HBDLX-11/2安裝結構
      導軌安裝結構外形尺寸
