  • HBDNY-41/4低電壓老龄产业
  • 文章類别:HBDNY型電壓老龄产业
  • 文章概述
  • 産品型号:HBDNY-41/4電壓老龄产业
    觸點形式:2常開
    動作時間:小于25ms
    返回時間:小于30ms
    工作電壓:AC:240V
    安裝方式:導軌安裝

  • 詢價留言

    • 概述
      HBDNY-41/4電壓老龄产业為瞬時動作特性,用于發電機,變壓器和輸電線路的過電壓保護或作為閉鎖啟動元件。HBDNY-41/4采用進口集成電路和元器件構成,具有性能穩定、可靠性高、動作值精度高、離散值小、整定範圍廣、動作和返回速度快、返回系數好、互感器負擔小、耐振動、抗幹擾和絕緣水平高等優點。
      型号及含義
      HBDNY-41/4型号及其含義
      工作原理

      HBDNY-41/4工作原理圖

      HBDNY-41/4電壓老龄产业,采用進口集成電路構成,被測量的交流電壓U~經隔離變壓器降壓後得到與被測電壓成正比的電壓Ui,經整定後進行整流,整流後脈沖電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo,在電平檢測中Uo與直流參考電壓Ue進行比較,若直流電壓Uo低于參考電壓,電平檢測器輸出正信号,驅動出口老龄产业,則HBDNY-41/4老龄产业處于動作狀态。反之,不論是過電壓老龄产业或是低電壓老龄产业,若直流電壓Uo高于參考電壓Ue,電平檢測器輸出負信号,老龄产业處于不動作狀态。

      HBDNY-41/4動作值整定範圍
      動作值整定範圍和極差表
      HBDNY-41/4技術參數
      額定參數
      直流額定電壓 110V、220V可選
      交流額定電壓 220V、240V、380V可選
      直流動作電壓 ≤70%額定電壓
      交流動作電壓 ≤75%額定電壓
      動作時間 過電壓≤25ms,低電壓≤30ms
      返回時間 過電壓≤30ms,低電壓≤25ms
      過電壓返回系數 >0.90
      低電壓返回系數 <1.1
      功耗 ≤5W
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米

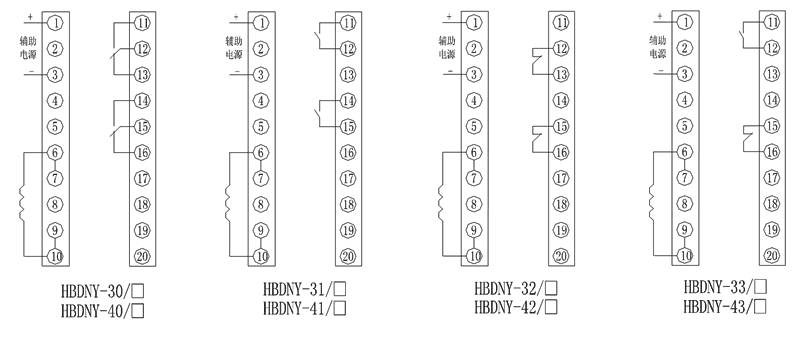

      接線圖
      HBDNY-41/4内部接線圖
      主要特點

      HBDNY-41/4阻燃殼體

      HBDNY-41/4靜态集成電路

      HBDNY-41/4端子排接線

      HBDNY-41/4導軌條安裝

      企業實拍
      企業内部環境
      HBDNY-41/4安裝結構
      導軌安裝結構外形尺寸
