  • HJYL-92B/4J零序電壓老龄产业
  • 文章類别:HJYL型零序電壓老龄产业
  • 文章概述
  • 産品型号:HJYL-92B/4J
    額定電壓:85V~260V(AC/DC)
    觸點形式:2轉換
    安裝方式:導軌安裝

  • 詢價留言

    • 概述
      HJYL-92B/4J電壓老龄产业為瞬時動作特性的零序電壓老龄产业,用于發電機,變壓器,輸電線路的零序電壓保護。HJYL-92B/4J采用集成電路靜态型繼電壓電器,具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、範圍寬等特點。

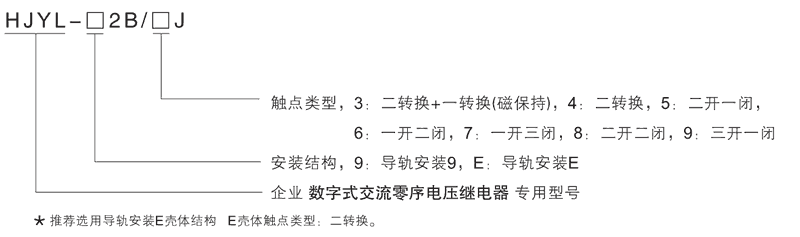

      HJYL-92B/4J型号及其含義
      HJYL-92B/4J型号及其含義
      主要特點
      ■采用撥盤設定;或數碼管顯示,按鍵設定。
      ■整定範圍10~450V,級差1V。
      ■50Hz、60Hz通用。
      ■HJYL-92B/4J電壓老龄产业輸出可設定延時動作,動作時間可設0.1~999.9秒(僅數顯型)。
      HJYL-92B/4J觸點形式及輔助電源
      型号 觸點形式 輔助電源 零序電壓整定範圍
      HJYL-E2B/9J零序電壓老龄产业 3常開1常閉 AC/DC:85V~260V 10V~450V
      HJYL-E2B/4J零序電壓老龄产业 2轉換 AC/DC:85V~260V 10V~450V
      HJYL-92B/4J零序電壓老龄产业 2轉換 AC/DC:85V~260V 10V~450V
      HJYL-92B/5J零序電壓老龄产业 2常開1常閉 AC/DC:85V~260V 10V~450V
      HJYL-92B/6J零序電壓老龄产业 1常開2常閉 AC/DC:85V~260V 10V~450V
      HJYL-92B/7J零序電壓老龄产业 1常開3常閉 AC/DC:85V~260V 10V~450V
      HJYL-92B/8J零序電壓老龄产业 2常開2常閉 AC/DC:85V~260V 10V~450V
      HJYL-92B/9J零序電壓老龄产业 3常開1常閉 AC/DC:85V~260V 10V~450V

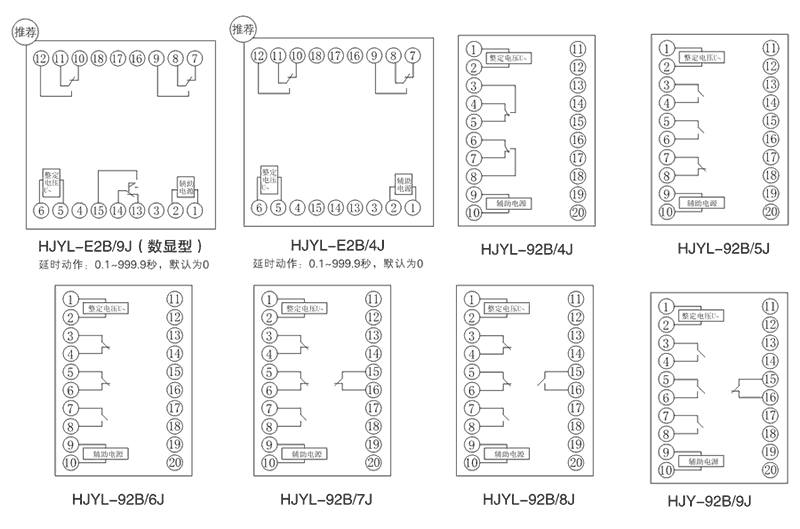

      接線圖
      HJYL-92B/4J内部接線圖
      HJYL-92B/4J技術參數
      額定參數
      輔助電源 85V~260V(交直流通用)
      零序電壓整定範圍 10V~450V
      動作時間 大于1.1倍整定值時,動作時間<35ms;大于2倍整定值時,動作時間<30ms
      返回時間 <35ms
      功耗 <5W
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特點

      HJYL-92B/4J阻燃殼體

      HJYL-92B/4J靜态集成電路

      HJYL-92B/4J端子排接線

      HJYL-92B/4J導軌條安裝

      導軌安裝結構
      HJYL-92B/4J導軌安裝結構外形尺寸
