産品型号：JS-11D/33時間老龄产业
延時範圍：02S~999H
延時類型：雙延時
觸點形式：2常開延時
安裝結構：嵌入插拔式
額定電壓：48V、110V、220V（AC/DC）
| 型号 | 延時範圍 | 觸點類型 | 安裝結構 | 電源類型 |
| JS-11D/11 | 02S~999H | 單延時（1常開可調延時觸點，1常開瞬動觸點） | 凸出固定式 | AC/DC：48V、110V、220V |
| JS-11D/12 | 02S~999H | 單延時（1常開可調延時觸點，1轉換瞬動觸點） | 凸出插拔式 | AC/DC：48V、110V、220V |
| JS-11D/13 | 02S~999H | 單延時（1常開可調延時觸點，1轉換瞬動觸點） | 嵌入插拔式 | AC/DC：48V、110V、220V |
| JS-11D/15 | 02S~999H | 單延時（1常開可調延時觸點，1轉換瞬動觸點） | 導軌安裝式 | AC/DC：48V、110V、220V |
| JS-11D/22 | 02S~999H | 雙延時（2常開可調延時觸點，1轉換瞬動觸點） | 凸出插拔式 | AC/DC：48V、110V、220V |
| JS-11D/23 | 02S~999H | 雙延時（2常開可調延時觸點，1轉換瞬動觸點） | 嵌入插拔式 | AC/DC：48V、110V、220V |
| JS-11D/25 | 02S~999H | 雙延時（2常開可調延時觸點，1常開瞬動觸點） | 導軌安裝式 | AC/DC：48V、110V、220V |
| JS-11D/31 | 02S~999H | 雙延時（2常開可調延時觸點） | 凸出固定式 | AC/DC：48V、110V、220V |
| JS-11D/32 | 02S~999H | 雙延時（2常開可調延時觸點） | 凸出插拔式 | AC/DC：48V、110V、220V |
| JS-11D/33 | 02S~999H | 雙延時（2常開可調延時觸點） | 嵌入插拔式 | AC/DC：48V、110V、220V |
| JS-11D/35 | 02S~999H | 雙延時（2常開可調延時觸點） | 導軌安裝式 | AC/DC：48V、110V、220V |

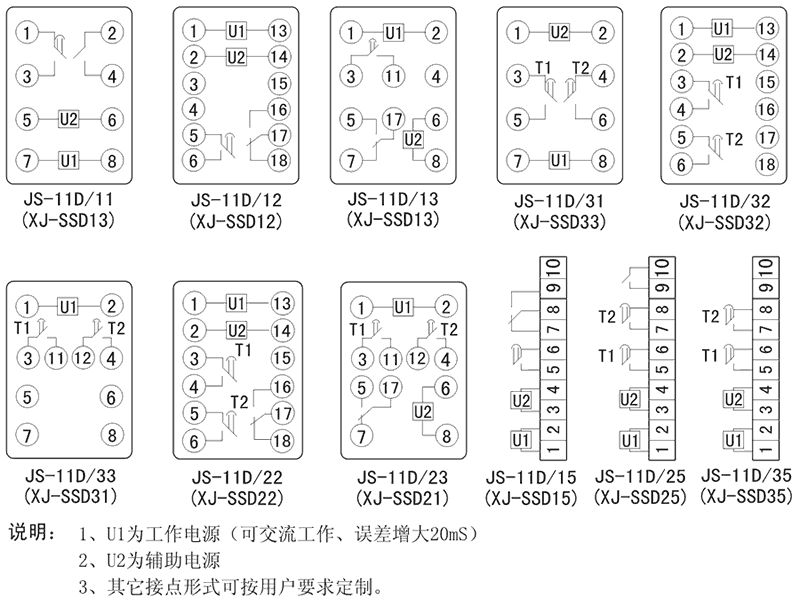

JS-11D/33集成電路時間老龄产业采用大規模CMOS集成電路，斷電瞬間，晶振起振，CPU複位，從零開始正向計數，同時讀取撥盤設定值的時基常數;當計數值與設定值相同時，輸出高電平，驅動三極管，出口老龄产业動作，且利用觸點自保持，以保證不發生抖動。當啟動電源恢複，出口老龄产业則返回，工作原理如下圖所示：
| 額定參數 | |
| 直流額定電壓 | 48V、110V、220V可選 |
| 交流額定電壓 | 48V、110V、220V可選 |
| 直流動作電壓 | ≤70%額定電壓 |
| 直流動作電壓 | ≤75%額定電壓 |
| 延時範圍 | 0.02S~999H |
| 整定值 | ≤100S（誤差<0.1S） |
| >100S（誤差<±0.1%） | |
| 返回時間 | ≤20mS |
| 功耗 | ≤5W |
| 安裝方式及接線 | |
| 安裝結構 | 導軌安裝 |
| 接線方式 | 端子排接線 |
| 絕緣性能 | |
| 絕緣電阻 | 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 老龄产业外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 極限溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
