  • 配電室環境監控系統
  • 日期:2021.05.07    浏覽:1306次
  • 概述

    電網的管理逐步向自動化、綜合化、集中化、智能化方向發展。随着計算機技術、網絡通訊技術以及電力系統保護及自控技術的發展,配電室的自動化運行水平不斷提高,大大減少了人為操作,使配電室的無人值守逐步變成了可能,并已成為電力系統的發展趨勢。傳統的配電室環境監測主要是由工作人員逐個測量配電裝置及巡檢,結果是費時費工,既不能及時反映真實情況,也不能及時解決實際問題。針對以上問題采用配電室環境監控系統,可實現了電量數椐采集、臭氧監測、 防盜監測、火災監測、主變溫度監測、門禁控制、照明控制、水位監測、視頻監控、語音提示報、通風控制、空調控制、除濕控制、水泵控制、遠動報、遙測、遙信、遙控等諸多功能。能在第一時間自動采集信息,并向上級遠方監控管理中心發送(數據、語音、視頻等)監測信息,運維人員無需親臨現場即可及時了解設備運行狀态,直接對現場設備進行控制,實現了變電站(配電室)環境的“無人值守”管理。

    實現目标

    ★為設備運行提供高度穩定可靠的監控信息資源,提供實時數據監測以及必要的遠程控制、智能控制。
    ★實現配電所發生的故障産生故障告警,通過多種方式通知相關管理人員,及時處理,及時解決,對即将發生的故障進行預警。
    ★促進配電的自動化、智能化,明确管理人員的權利和責任,提高配電的管理水平,和節省運行管理費用,達到短期投資長期受益的目的。
    ★利用系統完善的數據統計和分析功能,為配電所管理者提供可靠地參考依據,為配電所建設與改進提供充分的決策依據。
    ★預留充分的擴展功能,适應發展需要,做到方便擴展、容易更改,可适應環境的變化和管理需求的多樣化。

    主要特點

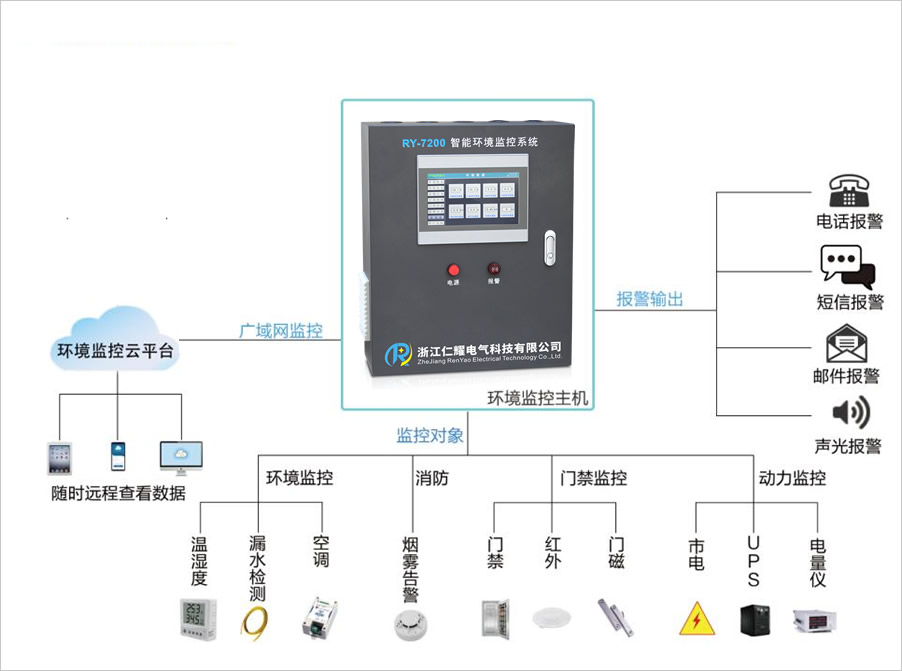

    ■由智能輔助監控平台、視頻監控系統、動環監控系統、網絡設備、站端客戶端等組成,實現了對高壓開關櫃帶電顯示、電流電壓等負載運行監控、母線測溫監測、電纜測溫監測、環境監測、有害氣體監測、安防監控、采暖通風、門禁、燈光、風機、除濕機、空調控制等功能,減少配電室粗放式管理導緻成本過高,為配電動力環境提供分布式遠程管理。
    ■配電室環境監控系統可采集配電室的各項環境參數,包括電纜夾層水位、溫濕度、配電室溫濕度、煙感信息,并可對水泵、風機進行啟停控制,及時處理險情。
    ■配備空調控制模塊可監測空調狀态并進行遠程控制空調開關。
    ■支持有線與4G無線聯網,可靠性高且配置靈活,可根據實際需要随時增加功能,并且配備觸摸顯示屏方便用戶現場查看和操作。
    ■内置WEB服務,方便遠程運維管理。
    ■配備液位傳感器可監測水位值。
    ■配備風機控制模塊可監測配電室風機狀态并進行遠程控制風機開關。
    ■通過配電房門口安裝的紅外微波探測器、門窗安裝震動探測器,配電室環境監控系統可探測人員非法侵入,未通過授權卡刷卡進門後,被紅外微波探測器探測到,現場配電房智能綜合監控系統發出聲光報,并将報信息上傳至統一監控雲平台和授權手機終端。各種探測器可以方便的布防、撤防,并可以自動投入或自動撤防。
    ■通信監控主機可代替管理人員快速啟動聯動設備,及時處理告,有效預防進一步惡化。
    ■提供專業的數據報表功能。

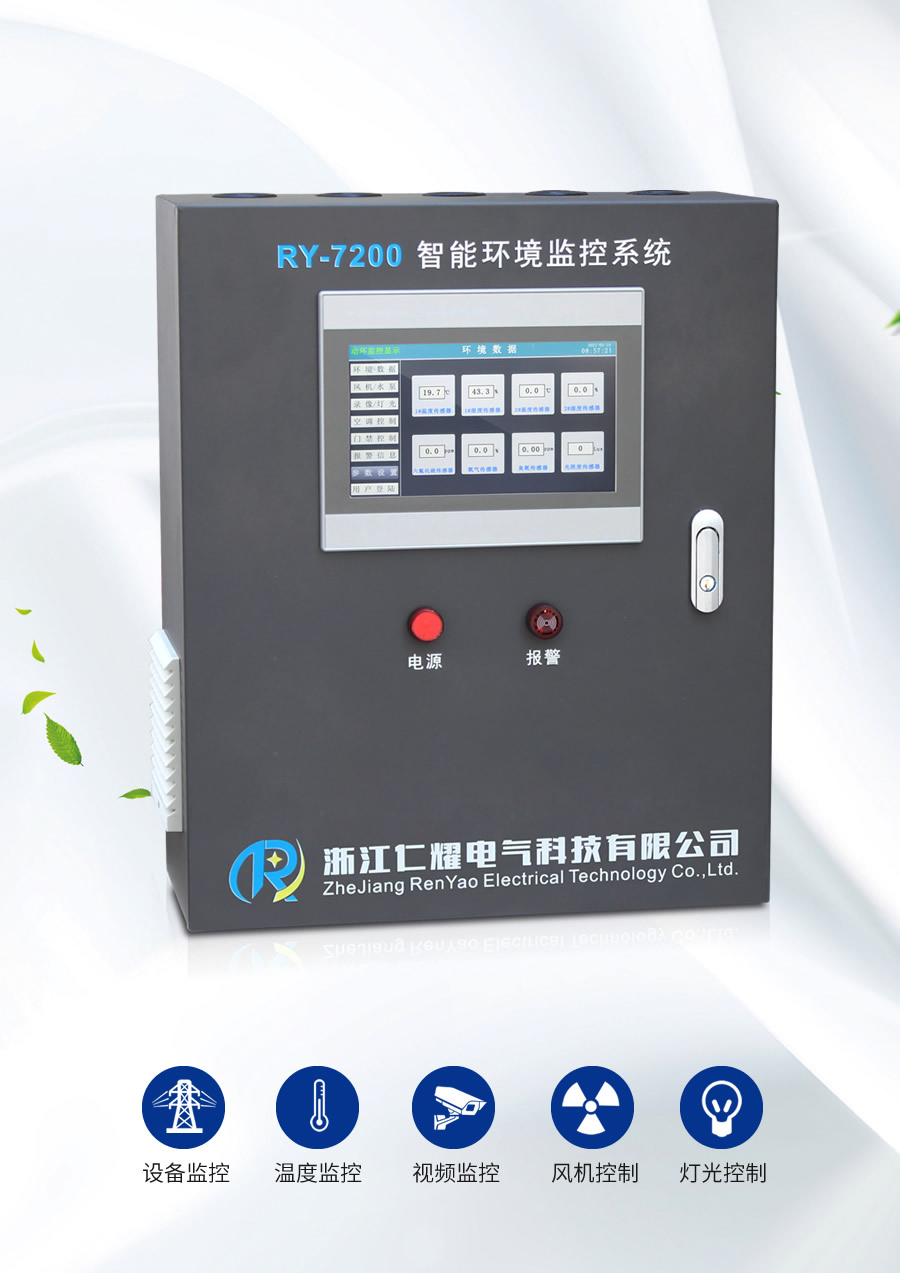

    ■設備主界面采用7英寸工業觸摸屏,給用戶提供直觀、方便的操控界面,方便用戶觀察實時數據,并進行手動控制、參數設置等操作。
    ■配電室環境監控系統為配電所内各系統及設備運行提供高度穩定可靠的監控信息資源,提供實時數據監測以及必要的遠程控制、智能控制。

    配電室環境監控系統的監控内容

    ■動力監控:
    遙測:市電交流220/380V電壓、直流48V設備用電電壓。
    遙信:各種電壓的上下限告警。
    ■配電所環境:
    遙測:各房間的溫、濕度、氧氣、臭氧、SF6、煙霧、液位等狀态。
    遙信:溫度過高、濕度過高、溫度過低、濕度過低,氣體洩漏狀态,地面浸水狀态,煙霧的探測、房間的非法闖入等。
    ■配電所設備監控:

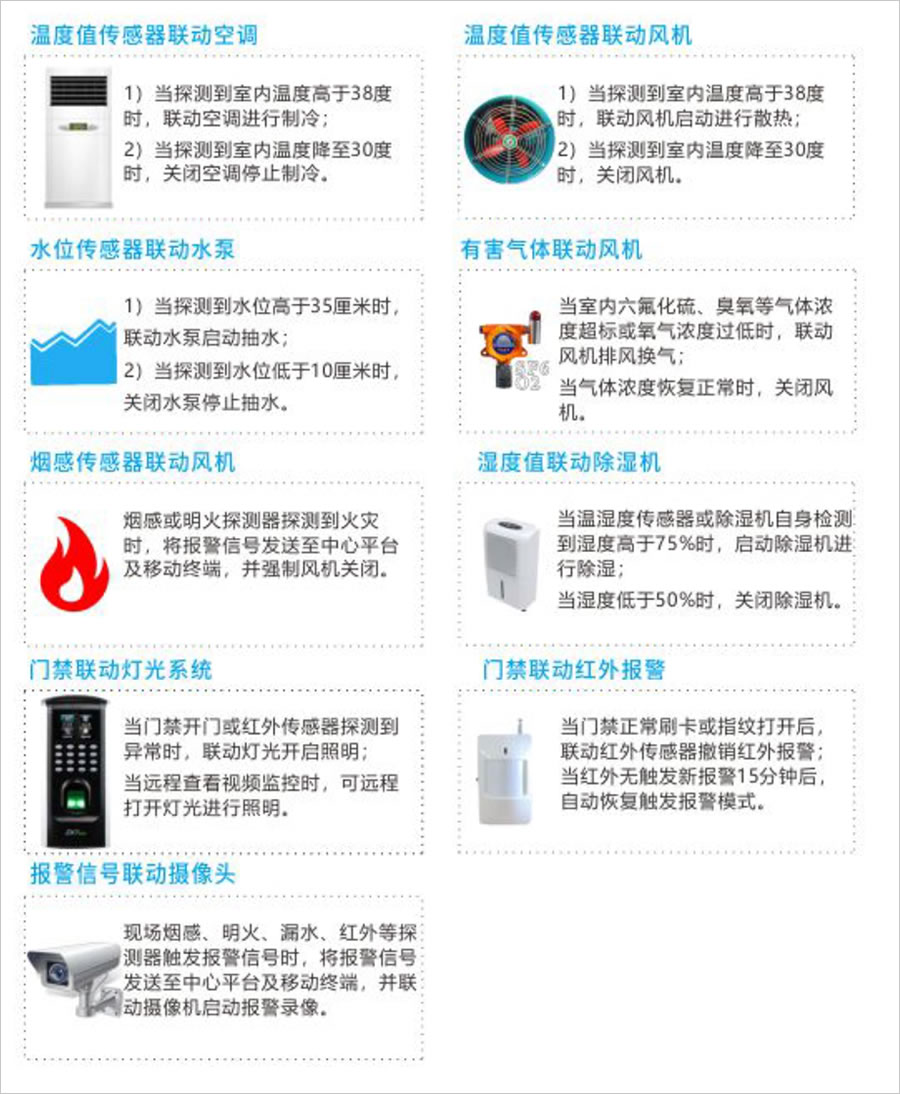

    遙測:監控風機、水泵、除濕機、空調等設備的運行狀态與參數。
    遙控:并可通過軟件在系統上或通過網絡遠程控制設備開關狀态。
    ■配電所視頻監控:
    遙測:通過視頻圖像監控配電所環境情況。

    應用範圍

    配電室環境監控系統應用于變電站,當電力設備出現故障或現場發生異常時(如:設備短路、電纜溫度過高、進水、非法闖入等),能在第一時間自動采集信息,并向上級遠方監控管理中心發送監測信息(數據、語音、視頻等)和報信息。運維人員無需親臨現場即可及時了解設備運行狀态,直接對現場進行監聽、監視,對變電站内的供電提供了可靠保障。

    配電室環境監控系統配置方案表

    ■攝像頭、硬盤錄像機:通過視頻圖像監控現場環境情況。
    ■雙鑒紅外傳感器:監測配電所人員進出狀态。
    ■煙霧傳感器:監測配電所煙霧狀态。
    ■液位傳感器:監測水位值。
    ■溫濕度傳感器:監測環境溫度、濕度。
    ■六氟化硫探測器:監測環境六氟化硫濃度。
    ■氧氣探測器:監測環境氧氣濃度。
    ■臭氧探測器:監測環境臭氧濃度。
    ■照明控制模塊:監測燈光照明狀态、遠程控制照明設備。
    ■除濕機控制模塊:監測除濕機狀态、遠程控制除濕機開關。
    ■風機控制模塊:監測風機狀态、遠程控制風機開關。
    ■水泵控制模塊:監測水泵狀态、遠程控制水泵開關。
    ■空調控制模塊:監測空調狀态、遠程控制空調開關。
