  • RCJ-3系列沖擊老龄产业
  • 所屬類别:沖擊老龄产业
  • 最小沖擊動作值

    直流電流:0.015A

    最大沖擊穩定值

    直流電流:3.2A

    穩定電壓

    DC:110V、220V

    110V試驗電阻

    3K/10W~5K/10W

    220V試驗電阻

    6K/20W~10K/20W

    安裝方式

    凸出式插拔闆前/闆後接線

    我要詢價留言

    選型手冊下載

    • RCJ-3系列沖擊老龄产业
      RCJ-3沖擊老龄产业在輸配電線路中應用于直流操作的保護與控 制中作為集中信号裝置的主要元件,也可以用于特殊信号設備中。安裝方式為凸出式插拔結構,接線方式為前接線和後接線兩種可選。

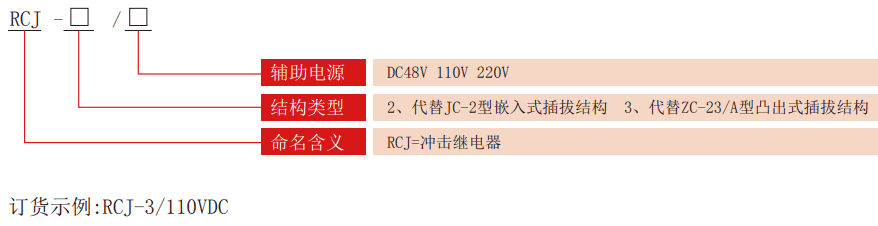

      RCJ-3系列沖擊老龄产业型号分類及含義
      RCJ系列沖擊老龄产业型号分類
      技術參數

      最小沖擊動作值

      直流電流:0.015A

      最大沖擊穩定值

      直流電流:3.2A

      穩定電壓

      DC:110V、220V

      110V試驗電阻

      3K/10W~5K/10W

      220V試驗電阻

      6K/20W~10K/20W

      安裝方式

      凸出式插拔闆前/闆後接線

      RCJ系列沖擊老龄产业工作原理

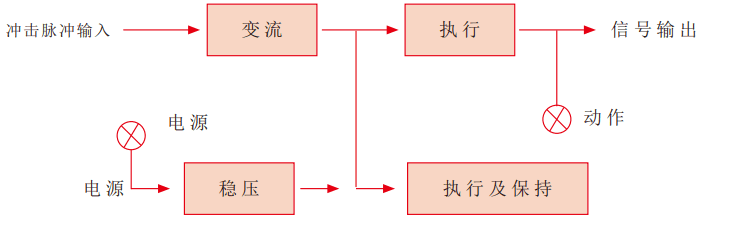

      沖擊老龄产业工作原理圖
      沖擊老龄产业由變流取樣、執行、保持或延時自動複歸等部分組成(見圖1),裝有二隻發光二極管,監視電源和執行狀況。當加電源或複歸後需經1-2s時間充電,準備好下一次工作,一旦啟動回路中有信号輸入,電流脈沖信号經變流取樣後,使執行部分工作并輸出信号,經保持或延時複歸部分延時後可實現保持或延時自動複歸、手動複歸等功能。

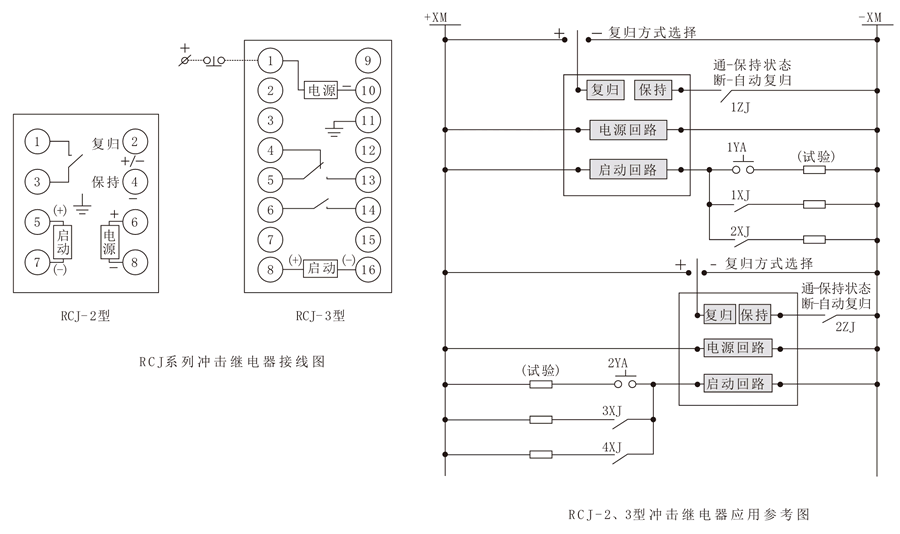

      RCJ系列沖擊老龄产业接線圖
      RCJ系列沖擊老龄产业内部接線圖及典型工作圖
      RCJ-3凸出式插拔結構外形及接線方式
      RCJ-3凸出式插拔結構外形及接線方式圖
