  • SRFT-1-2H防跳中間老龄产业
  • 文章類别:SRFT型保持中間老龄产业
  • 文章概述
  • 産品型号:SRFT-1-2H
    額定電壓:48V、110V、220V(AC/DC)
    觸點形式:觸點形式:2常開
    安裝結構:導軌安裝或嵌入式插拔

  • 詢價留言

    • 概述
      SRFT-1-2H中間老龄产业又稱為防跳中間老龄产业或保持中間老龄产业,主要用于各種保護和自動化控制裝置中,以增加保護和控制回路的觸點數量以及觸點容量等。SRFT-1-2H的安裝結構為嵌入式插拔結構,接線方式可分為闆前和闆後接線。天同集团官网根據市場需求,推出了以導軌安裝的防跳中間老龄产业,其特點比嵌入式插拔結構安裝更方便、接線無簡單、可多個拼接。

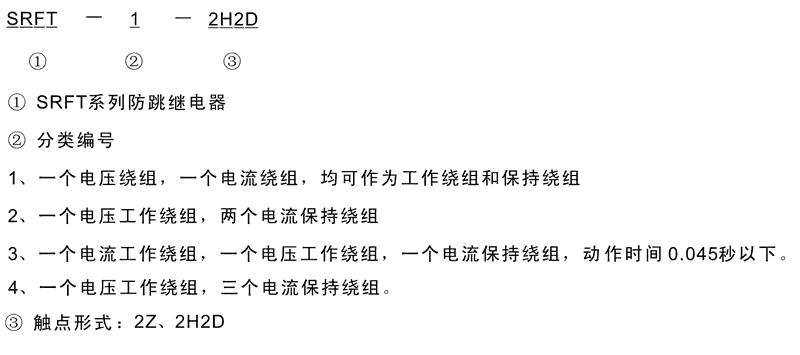

      SRFT-1-2H型号及其含義
      SRFT-1-2H型号及其含義
      結構和工作原理
      SRFT-1-2H防跳中間老龄产业為電子控制模拟型老龄产业,當電壓線圈加電(或電流線圈通過電流時),采用光耦隔離使密封中間動作。
      SRFT-1-2H觸點形式及繞組類型
      型号 觸點形式 繞組類型 額定電壓
      SRFT-1-2Z 2轉換 1個電壓和1個電流繞組均可做為工作繞組或保持繞組 AC/DC:48V、110V、220V
      SRFT-2-2Z 2轉換 1個電壓工作繞組、2個電流保持繞組 AC/DC:48V、110V、220V
      SRFT-3-2Z 2轉換 1個電壓工作繞組、1個電流工作繞組、1個電流保持繞組 AC/DC:48V、110V、220V
      SRFT-4-2Z 2轉換 1個電壓工作繞組、3個電流保持繞組 AC/DC:48V、110V、220V
      SRFT-1-2H 2常開 1個電壓和1個電流繞組均可做為工作繞組或保持繞組 AC/DC:48V、110V、220V
      SRFT-2-2H 2常開 1個電壓工作繞組、2個電流保持繞組 AC/DC:48V、110V、220V
      SRFT-3-2H 2常開 1個電壓工作繞組、1個電流工作繞組、1個電流保持繞組 AC/DC:48V、110V、220V
      SRFT-4-2H 2常開 1個電壓工作繞組、3個電流保持繞組 AC/DC:48V、110V、220V
      SRFT-1-2H2D 2常開2常閉 1個電壓和1個電流繞組均可做為工作繞組或保持繞組 AC/DC:48V、110V、220V
      SRFT-2-2H2D 2常開2常閉 1個電壓工作繞組、2個電流保持繞組 AC/DC:48V、110V、220V
      SRFT-3-2H2D 2常開2常閉 1個電壓工作繞組、1個電流工作繞組、1個電流保持繞組 AC/DC:48V、110V、220V
      SRFT-4-2H2D 2常開2常閉 1個電壓工作繞組、3個電流保持繞組 AC/DC:48V、110V、220V

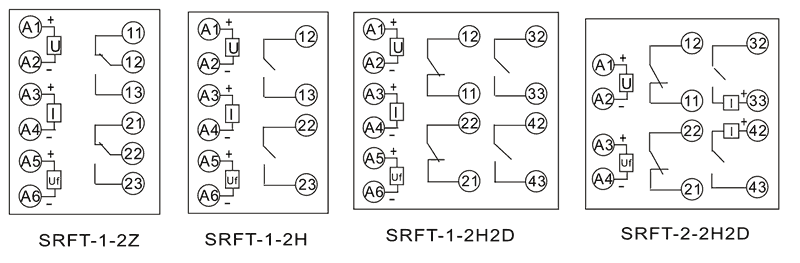

      接線圖
      SRFT-1-2H内部接線圖
      SRFT-1-2H技術參數
      額定參數
      直流額定電壓 48V、110V、220V可選
      交流額定電壓 48V、110V、220V可選
      動作電壓值 50%額定電壓
      動作電流值 50%額定電流
      電壓保持值 50%額定電壓
      電流保持值 50%額定電流
      返回值 50%額定值
      功耗 電壓繞組<1.2W、電流繞組<2W、輔助電源<3W
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特點

      SRFT-1-2H阻燃殼體

      SRFT-1-2H靜态集成電路

      SRFT-1-2H端子排接線

      SRFT-1-2H導軌條安裝

      導軌安裝結構
      SRFT-1-2H導軌安裝結構外形尺寸
      SRFT-1-2H嵌入式插拔結構
      SRFT-1-2H嵌入式插拔安裝結構
