  • SRLS-D-220-220-8H雙輸入雙穩态雙位置中間老龄产业
  • 文章類别:SRLS型雙位置中間老龄产业
  • 文章概述
  • 産品型号:SRLS-D-220-220-8H
    延時觸點:8常開
    輸入類型:雙輸入雙穩态 額定電壓:220V(AD/DC)
    安裝方式:導軌安裝

  • 詢價留言

    • 概述
      SRLS-D-220-220-8H雙位置中間老龄产业為快速中間老龄产业,适用于電力系統中需要快速出口的場合。可以為各種應用提供老龄产业接口,滿足過程控制領域信号處理的不同要求,也可适用于交直流操作的各種保護與自動控制系統中,作為切換失電閉鎖元件。SRLS-D-220-220-8H采用靜态集成電路,具有響應速度快、動作精确、可靠性高等特點,是老式雙位置中間老龄产业替換的理想産品。安裝方式采用導軌殼體安裝和端子排接線,其主要優勢為無需開孔、多個拼接、接線方便等。

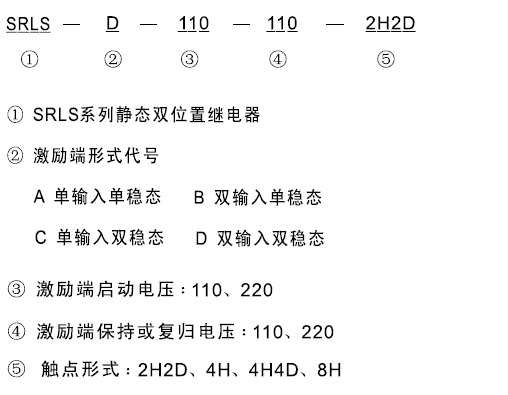

      型号及含義
      SRLS-D-220-220-8H型号及其含義
      SRLS-D-220-220-8H技術參數
      額定參數
      額定電壓 110V、220V(AC/DC)
      動作線圈額定電壓 110V、220V可選
      複歸線圈額定電壓 110V、220V可選
      動作值 ≤70%額定電壓
      複歸值 ≤70%額定電壓
      整定範圍 0.3S~10S
      延時精度 ±5%
      動作時間 ≤10ms
      返回時間 ≤10ms
      功耗 ≤6W
      安裝方式及接線
      安裝結構 導軌安裝
      接線方式 端子排接線
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米

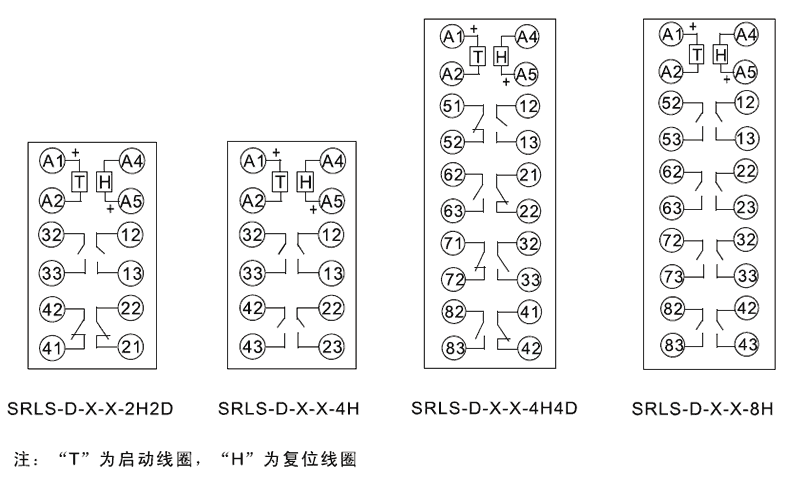

      接線圖
      SRLS-D-220-220-8H内部接線圖
      主要特點

      SRLS-D-220-220-8H阻燃殼體

      SRLS-D-220-220-8H靜态集成電路

      SRLS-D-220-220-8H端子排接線

      SRLS-D-220-220-8H導軌條安裝

      導軌安裝結構
      SRLS-D-220-220-8H導軌安裝結構外形尺寸
