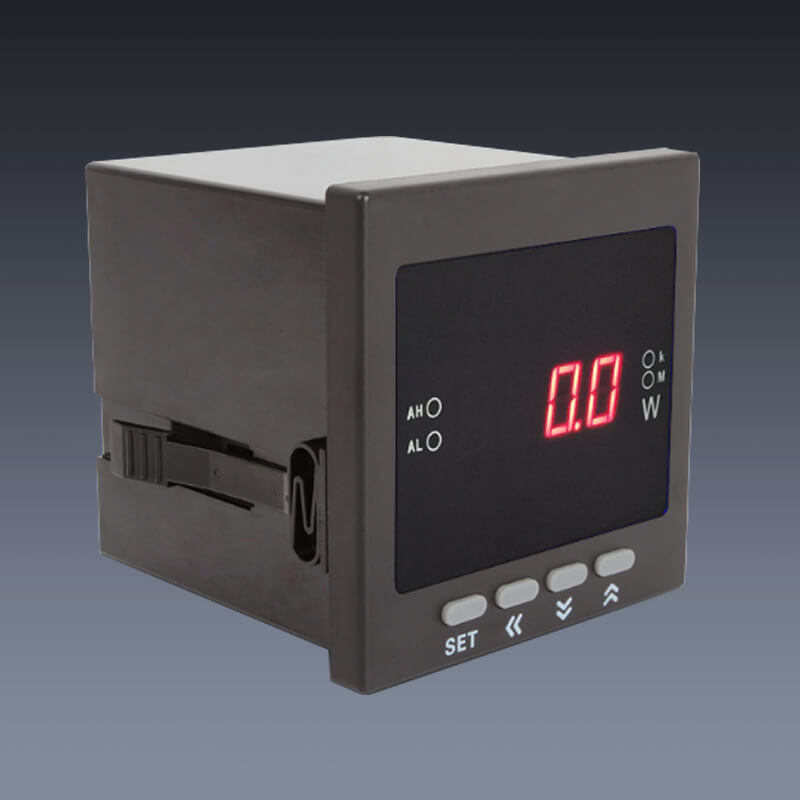

  • SJRL19系列智能型可編程數顯功率表
  • 所屬類别:三相電流表
  • 測量範圍

    30~99.99Hz

    準确度

    ±0.1Hz

    測量顯示方式

    四位LED數碼管有效值顯示

    分辨力

    0.01Hz

    輔助電源

    AC/DC:85~264V

    附加功能

    報警、通訊、變送、開關量輸入

    我要詢價留言

    • 型号命名規則及功能含義
      電力儀表型号命名規則及功能含義圖
      智能可編程功率表選型規格說明

      測量并以數字直讀方式顯示出用電線路中的單、三相有功、無功功率值。支持單相、三相三線、三相四線信号輸入方式。儀表既可作為一般的數顯有功、無功功率表使用,也可以通過安裝模拟量輸出模塊使其作為具有顯示一次回路測量值功能的有功、無功功率變送器使用,還可以選擇RS485 數字通信模塊作為具有顯示一次回路測量值功能的有功、無功功率數據采集器使用,也可以選擇老龄产业輸出模塊作為常規有功、無功功率越限報警保護作用,也可以将三個功能模塊同時選擇,使其集測量、報警、變送、通訊等衆多功能于一身。儀表面闆上設有可編程鍵盤,可對儀表的互感器倍率、上下限報警值、報警回差、儀表通訊地址、通訊波特率、變送輸出規格、對應的變送輸出範圍等參數進行編程。

      産品名稱 産品型号 外形尺寸代号(□内填數字)
      2 3 5 7 9
      有功功率表 SJRL192P-□X1
      有功功率表帶報警 SJRL192P-□K1
      有功功率表帶通訊 SJRL192P-□T1
      有功功率表帶變送 SJRL192P-□B1
      無功功率表 SJRL192Q-□X1
      無功功率表帶報警 SJRL192Q-□K1
      無功功率表帶通訊 SJRL192Q-□T1
      無功功率表帶變送 SJRL192Q-□B1

      電力儀表殼體外形代号對應圖

      外形及安裝開孔尺寸
      電力儀表外形及安裝開孔尺寸圖
      功率表技術參數
      技術指标 參數
      額定參數 額定輸入交流電壓:100、220V、380V(互感器倍率自由設定)
      額定輸入交流電流:1A、5A(互感器倍率自由設定)
      測量顯示範圍 0~999W~999kW~9999MW或0~999var~999kvar~9999Mvar
      測量準确度 ±0.5量程±1字(有功功率),±1量程±1字(無功功率)
      分辨力 最高為1W(或1var),小數點自動移位
      極性指示 可顯示反向功率,負信号自動顯示“-”
      報警觸點容量 AC250V/1A
      開關量輸入 兩路無源觸點輸入
