  • 智能型可編程數顯相位表
  • 文章類别:電力儀表
  • 文章概述
  • 智能型可編程數顯相位表為新一代可編程智能表,主要用于對單相或三相用電線路中的功率因數、相位(功率因數角度)值進行實時測量與指示,并通過RS485接口或模拟量變送輸出接口對被測電量數據進行遠傳。
  • 詢價留言

    • 智能型可編程數顯相位表用途
      智能型可編程數顯相位表為新一代可編程智能表,主要用于對單相或三相用電線路中的功
      率因數、相位(功率因數角度)值進行實時測量與指示,并通過RS485接口或模拟量變送輸出接口對被測
      電量數據進行遠傳。
      智能型可編程數顯相位表産品規格
      ●采用模塊化設計方式,全SMT生産工藝
      ●電壓、電流互感器倍率可自由設置
      ●一路模拟量變送輸出功能(可選),輸出可任意編程設置為0~10mA、0~20mA、4~20mA
      ●一路上下限報警輸出或兩路開關量遙控輸出功能(可選),報警動作延遲時間可在0~60s範圍内任意設置
      ●RS485通訊輸出功能(可選),采用标準MODBUS-RTU通訊規約
      ●可同時具備一路模拟量變送、一路上下限報警和RS485通訊輸出功能
      ●兩路或四路開關狀态檢測功能(可選),配合RS485通訊實現開關狀态的”遙信”與”遙測”
      ●最大最小值查看功能
      智能型可編程數顯相位表輸出方式選擇
      X:顯示儀表,無輸出功能
      K:老龄产业觸點輸出
      B:模拟量變送輸出
      T: RS485通訊接口
      S:老龄产业觸點輸出+RS485通訊接口
      D: 模拟量變送輸出+RS485通訊接口
      N:老龄产业觸點輸出+模拟量變送輸出+RS485通訊
      智能型可編程數顯相位表安裝與接線
      3.1 有功功率測量顯示範圍:0~999W~999kW~9999MW(單位通過狀态指示燈自動切換)
      3.2 無功功率測量顯示範圍:0~999var~999kvar~9999Mvar(單位通過狀态指示燈自動切換)
      3.3 測量準确度:±0.5%FS±1字(有功功率)、±1.0%FS±1字(無功功率)
      3.4 額定輸入電壓:AC100V、220V、380V(互感器倍率自由設定)
      3.5 額定輸入電流:AC 1A或5A(互感器倍率自由設定)
      3.6 輸入信号頻率範圍:45.00~65.00Hz
      3.7 輸入回路功耗:電壓<1VA 、電流<0.5VA
      3.8 分辨力:最高為1W,小數點自動移位
      3.9 采樣速率:約3次/s
      3.10 溢出指示:顯示字符“HHHH”或“LLLL”
      3.11 極性指示:可顯示反向功率,負信号自動顯示“-”
      3.12 輔助電源:AC/DC 85~264V 功耗:<3VA
      3.13 報警輸出:上下限報警同一老龄产业輸出,觸點容量為AC250V/2A、DC30V/2A。
      3.14 變送輸出:可自由設置為DC0~10mA、0~20mA或4~20mA,準确度±0.5%FS,與信号輸入及
      輔助電源之間電氣隔離, 輸出負載電阻:≤250Ω
      3.15 通訊接口:RS485串行通訊,采用MODBUS_RTU通訊規約
      3.16 通訊波特率:1200bit/s、2400bit/s、4800bit/s、9600bit/s可選
      3.17 工作環境:溫度-10~50℃,濕度≤85%RH的無腐蝕性場合

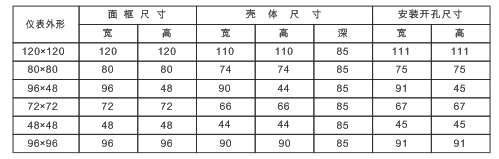

      外形尺寸
