  • JY8-32C低電壓老龄产业
  • 文章類别:JY8型無源電壓老龄产业
  • 文章概述
  • 産品型号:JY8-32C
    額定電壓:AC48V、110V、220V
    觸點形式:1常開1常閉
    整定範圍:80V~240V

  • 詢價留言

    • 概述
      JY8-32C電壓老龄产业用于發電機、變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的啟動元件。JY8-32C采用集成電路和撥碼整定,具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、範圍寬、作為低電壓使用時無抖動等特點。
      JY8-32C型号及其含義

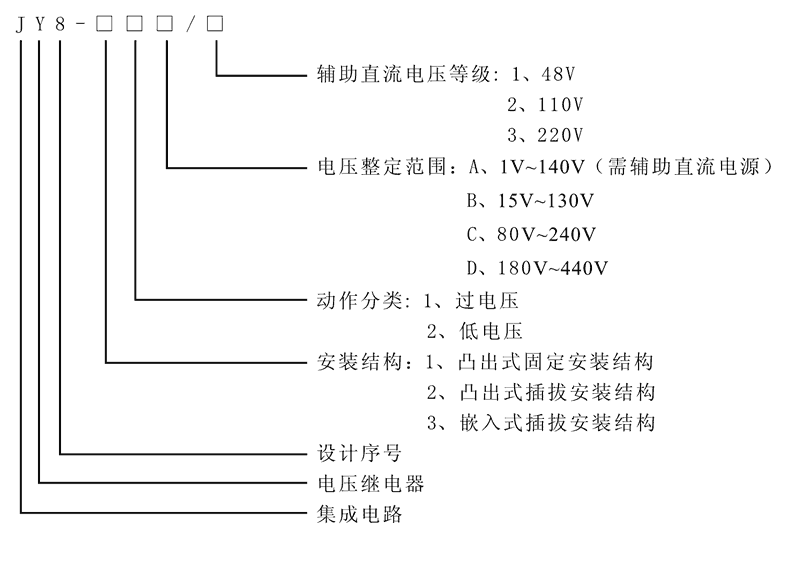

      JY8-32C型号及其含義
      工作原理

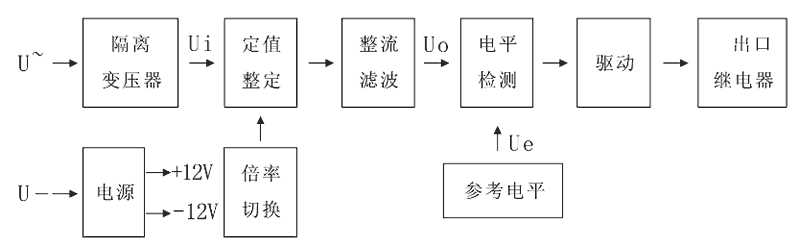

      JY8-32C工作原理

      JY8-32C電壓老龄产业采用進口集成電路構成,被測量的交流電壓U~經隔離變壓器降壓後得到與被測電壓成正比的電壓Ui,經整定後進行整流,整流後脈沖電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo,在電平檢測中Uo與直流參考電壓 Ue 進行比較,若直流電壓Uo低于參考電壓,電平檢測器輸出正信号,驅動出口老龄产业,則本老龄产业處于動作狀态。反之,不論是過電壓老龄产业或是低電壓老龄产业,若直流電壓Uo高于參考電壓 Ue,電平檢測器輸出負信号,則JY8-32C電壓老龄产业處于不動作狀态。

      JY8-32C觸點形式及保護類型
      型号 動作類型 返回系數 額定電壓 整定電壓
      JY8-11A 過電壓老龄产业 >0.9 AC:48V、110V、220V 1V~140V
      JY8-11B 過電壓老龄产业 >0.9 AC:48V、110V、220V 15V~130V
      JY8-11C 過電壓老龄产业 >0.9 AC:48V、110V、220V 80V~240V
      JY8-11D 過電壓老龄产业 >0.9 AC:48V、110V、220V 180V~440V
      JY8-12A 低電壓老龄产业 <1.1 AC:48V、110V、220V 1V~140V
      JY8-12B 低電壓老龄产业 <1.1 AC:48V、110V、220V 15V~130V
      JY8-12C 低電壓老龄产业 <1.1 AC:48V、110V、220V 80V~240V
      JY8-12D 低電壓老龄产业 <1.1 AC:48V、110V、220V 180V~440V
      JY8-21A 過電壓老龄产业 >0.9 AC:48V、110V、220V 1V~140V
      JY8-21B 過電壓老龄产业 >0.9 AC:48V、110V、220V 15V~130V
      JY8-21C 過電壓老龄产业 >0.9 AC:48V、110V、220V 80V~240V
      JY8-21D 過電壓老龄产业 >0.9 AC:48V、110V、220V 180V~440V
      JY8-22A 低電壓老龄产业 <1.1 AC:48V、110V、220V 1V~140V
      JY8-22B 低電壓老龄产业 <1.1 AC:48V、110V、220V 15V~130V
      JY8-22C 低電壓老龄产业 <1.1 AC:48V、110V、220V 80V~240V
      JY8-22D 低電壓老龄产业 <1.1 AC:48V、110V、220V 180V~440V
      JY8-31A 過電壓老龄产业 >0.9 AC:48V、110V、220V 1V~140V
      JY8-31B 過電壓老龄产业 >0.9 AC:48V、110V、220V 15V~130V
      JY8-31C 過電壓老龄产业 >0.9 AC:48V、110V、220V 80V~240V
      JY8-31D 過電壓老龄产业 >0.9 AC:48V、110V、220V 180V~440V
      JY8-32A 低電壓老龄产业 <1.1 AC:48V、110V、220V 1V~140V
      JY8-32B 低電壓老龄产业 <1.1 AC:48V、110V、220V 15V~130V
      JY8-32C 低電壓老龄产业 <1.1 AC:48V、110V、220V 80V~240V
      JY8-32D 低電壓老龄产业 <1.1 AC:48V、110V、220V 180V~440V
      接線圖

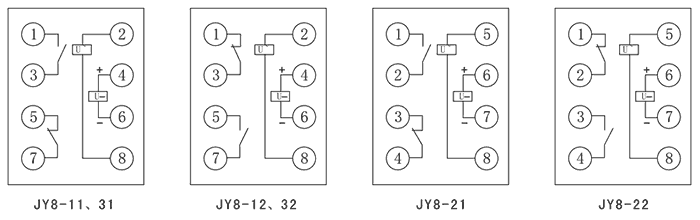

      JY8-32C内部接線圖
      JY8-32C技術參數
      額定參數
      額定電壓 AC48V、110V、220V
      過電壓返回系數 >0.9
      低電壓返回系數 <1.1
      過電壓返回時間 <25ms
      低電壓返回時間 <25ms
      整定範圍 1V~140V、15V~130V、80V~240V、180V~440V
      整定誤差 <5%
      功耗 <5W
      絕緣性能
      絕緣電阻 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 老龄产业外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特點

      JY8-32C阻燃殼體

      JY8-32C靜态集成電路

      JY8-32C端子排接線

      JY8-32C導軌條安裝

      導軌安裝結構
      JY8-32C導軌安裝結構外形尺寸
      JY8-32C凸出式固定結構
      JY8-32C凸出式固定安裝結構
      JY8-32C凸出式插拔結構
      JY8-32C凸出式插拔安裝結構
      JY8-32C嵌入式插拔結構
      JY8-32C嵌入式插拔安裝結構
