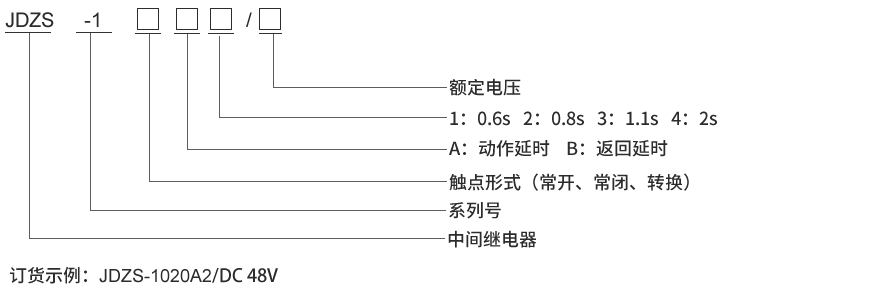

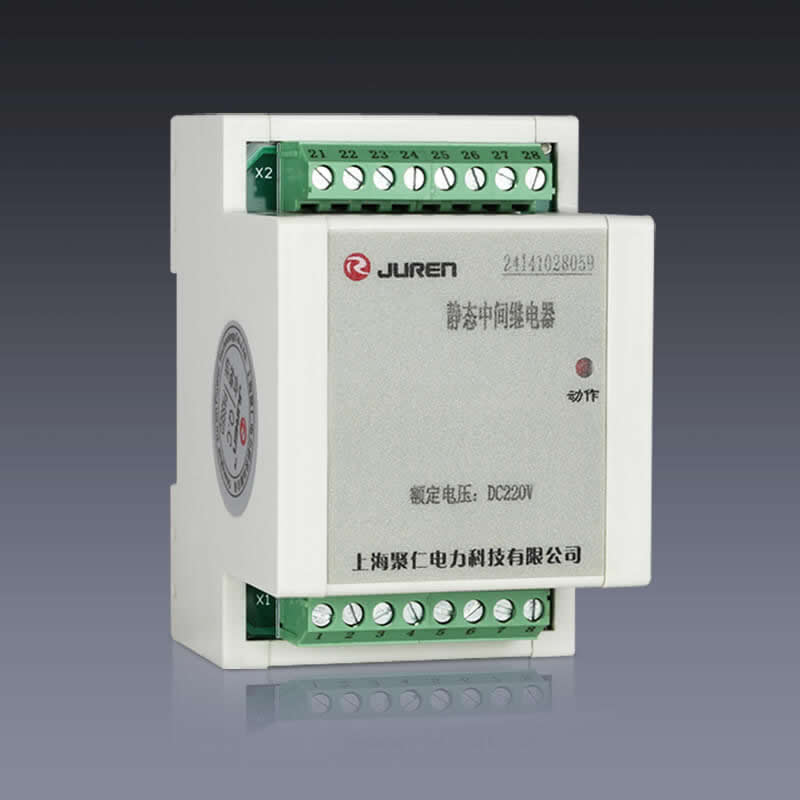

産品型号：JDZS-1020中間老龄产业
觸點形式：2常閉
功能類型：延時動作和延時返回可選
整定時間：0.6S、0.8S、1.1S、2S可選
輔助電源：48V、110V、220V（AC/DC）

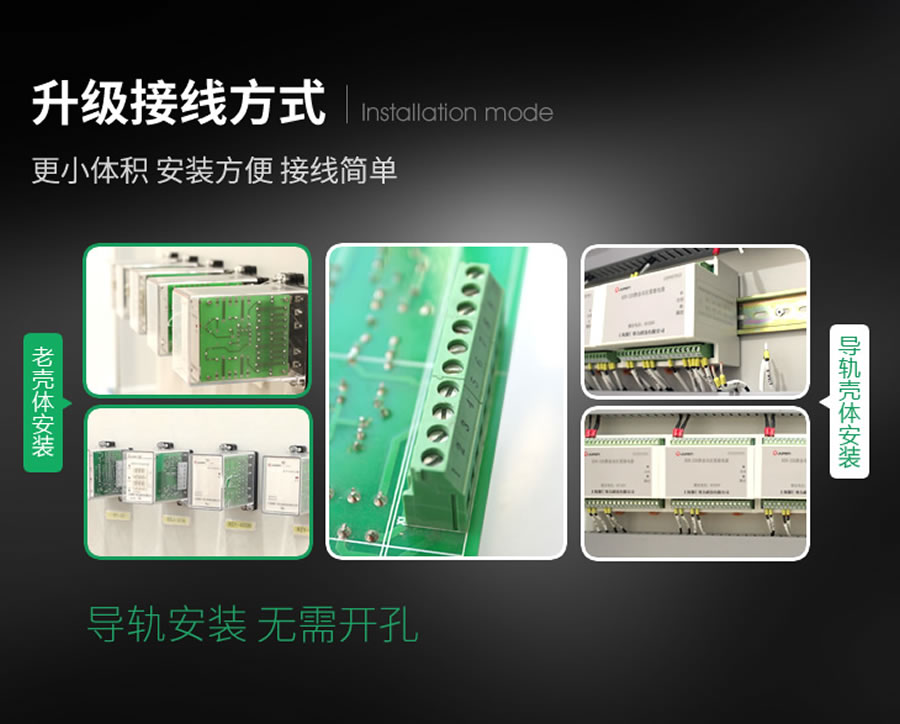

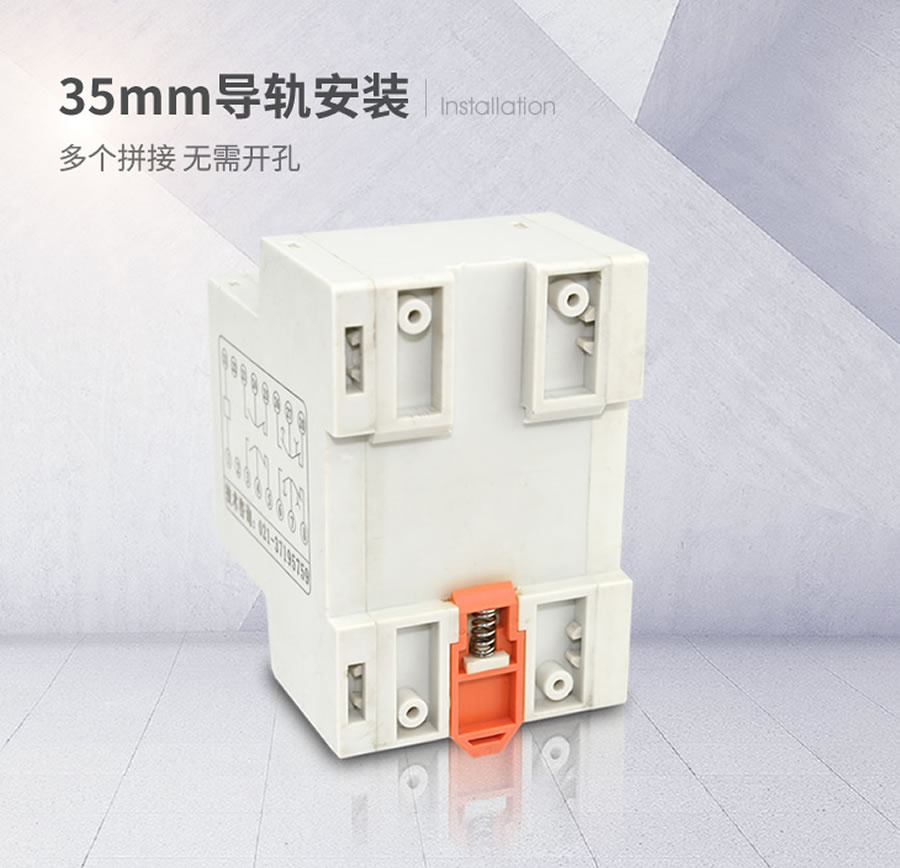

安裝方式：導軌安裝

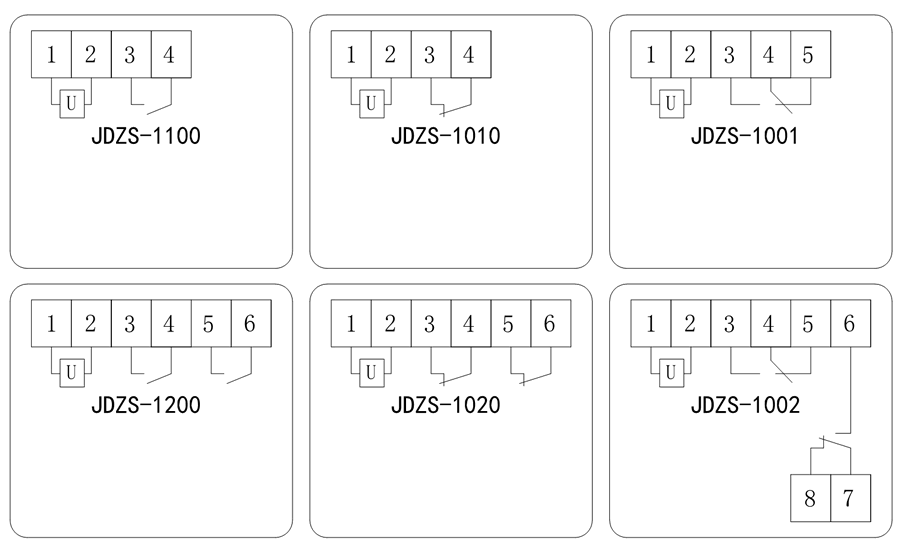

| 型号 | 觸點形式 | 延時時間範圍 | 返回值 | 電壓值 |
| JDZS-1100 | 1常開 | 0.6s、0.8s、1.1s、2s | ≥5% | AC/DC：24V、48V、110V、220V |
| JDZS-1010 | 1常閉 | 0.6s、0.8s、1.1s、2s | ≥5% | AC/DC：24V、48V、110V、220V |
| JDZS-1001 | 1轉換 | 0.6s、0.8s、1.1s、2s | ≥5% | AC/DC：24V、48V、110V、220V |
| JDZS-1200 | 2常開 | 0.6s、0.8s、1.1s、2s | ≥5% | AC/DC：24V、48V、110V、220V |
| JDZS-1020 | 2常閉 | 0.6s、0.8s、1.1s、2s | ≥5% | AC/DC：24V、48V、110V、220V |
| JDZS-1002 | 2轉換 | 0.6s、0.8s、1.1s、2s | ≥5% | AC/DC：24V、48V、110V、220V |
| 額定參數 | |
| 直流額定電壓 | 24V、48V、110V、220V可選 |
| 交流額定電壓 | 24V、48V、110V、220V可選 |
| 直流動作電壓 | ≤70%額定電壓 |
| 交流動作電壓 | ≤85%額定電壓 |
| 整定時間 | 0.6S、0.8S、1.1S、2S可選 |
| 返回值 | ≥5% |
| 功耗 | ≤2W |
| 絕緣性能 | |
| 絕緣電阻 | 老龄产业外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 老龄产业外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 極限溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
